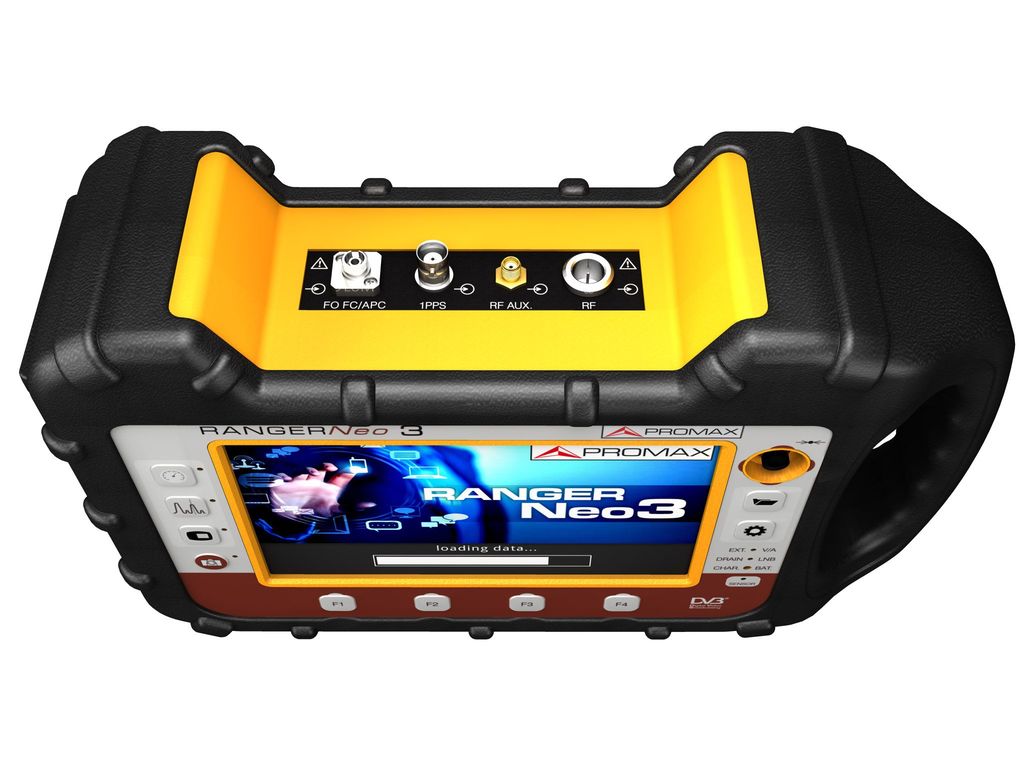

RANGERNeo 3: Medidor de campo de gama alta

RANGERNeo 3: Medidor de campo de gama alta

Medidor de Campo profesional para instaladores expertos e ingenieros de broadcast. Con Network Delay Margin, análisis T2-MI, GPS para drive test, radio digital DAB/DAB+ y todas las funciones del RANGER Neo 2.


El RANGER Neo 3 es un Medidor de Campo y Analizador de Espectros profesional que forma parte de una nueva clase de analizadores multifunción para TV, Satélite, CATV y WIFI.

Están diseñados para facilitar la labor de los instaladores expertos y los ingenieros de broadcast más allá de sus competencias clásicas en la instalación y mantenimiento de redes, para superar con éxito los retos que plantea el mundo de las comunicaciones inalámbricas y las nuevas plataformas de vídeo.

La descodificación HEVC H.265 y las excepcionales capacidades de su analizador de espectros son el corazón del medidor de campo RANGER Neo 3, junto a su gran número de funciones como análisis de WiFi (incluyendo visualización del espectro real), compatibilidad con LNB de banda ancha (wide band LNB), diagrama de constelación, análisis dinámico de ecos, etc. Todo ello en un equipo muy compacto y ligero, ideal para el trabajo de campo.

PRUEBA EL CONTROL REMOTO DE LOS EQUIPOS

  • La contraseña es Password. Al terminar, usa CONFIG > LOGOUT para liberar el sistema para otro usuario.
  • El sistema admite un usuario cada vez. Si está ocupado, espera unos minutos.
  • DVB-T2/C2/S2, DSS, Dolby Digital Plus
  • ISDB-T/Tb
  • Network Delay (DVB)
  • Análisis del T2-MI
  • GPS para análisis de cobertura
  • Radio digital DAB / DAB+
  • Analizador IPTV
  • Filtros de alta resolución
  • Entrada y salida TS-ASI
  • Slot para módulos Common Interface
  • Analizador, Grabador y Reproductor de TS
  • Súper analizador de espectros con Triple división de pantalla
  • Análisis dinámico de ecos
  • Pantalla táctil
  • Descodificación HEVC H.265
  • Compatibilidad con LNB de banda ancha (wbLNB)
  • Analizador Wi-Fi
  • Control remoto con Web Server
  • Merograma y Espectrograma
  • Ampliable con webControl
  • Autonomía superior a 4 horas

MODOS DE FUNCIONAMIENTO Funcionamiento híbrido: Pantalla táctil de 7” o teclado convencional
ESTÁNDARES DIGITALES
  • DVB-T, DVB-T2, DVB-T2 lite
  • DVB-T2-MI (Gateway to modulator)
  • DVB-C, DVB-C2
  • DVB-S, DVB-S2, DVB-S2 multistream
  • ISDB-T/Tb
  • DSS, ACM/VCM/CCM
  • MPEG-TS
CODECS DE VÍDEO MPEG-2, MPEG-4 H.264, HEVC H.265
CODECS DE SONIDO MPEG-1, MPEG-2, HE-AAC, Dolby Digital, Dolby Digital Plus

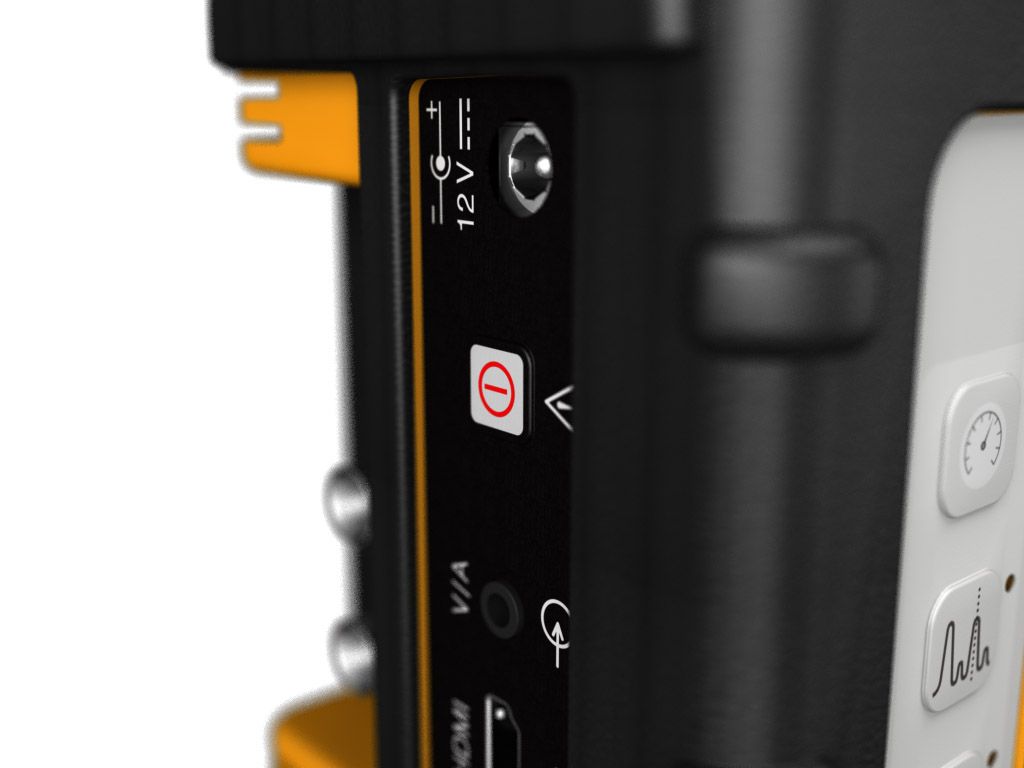

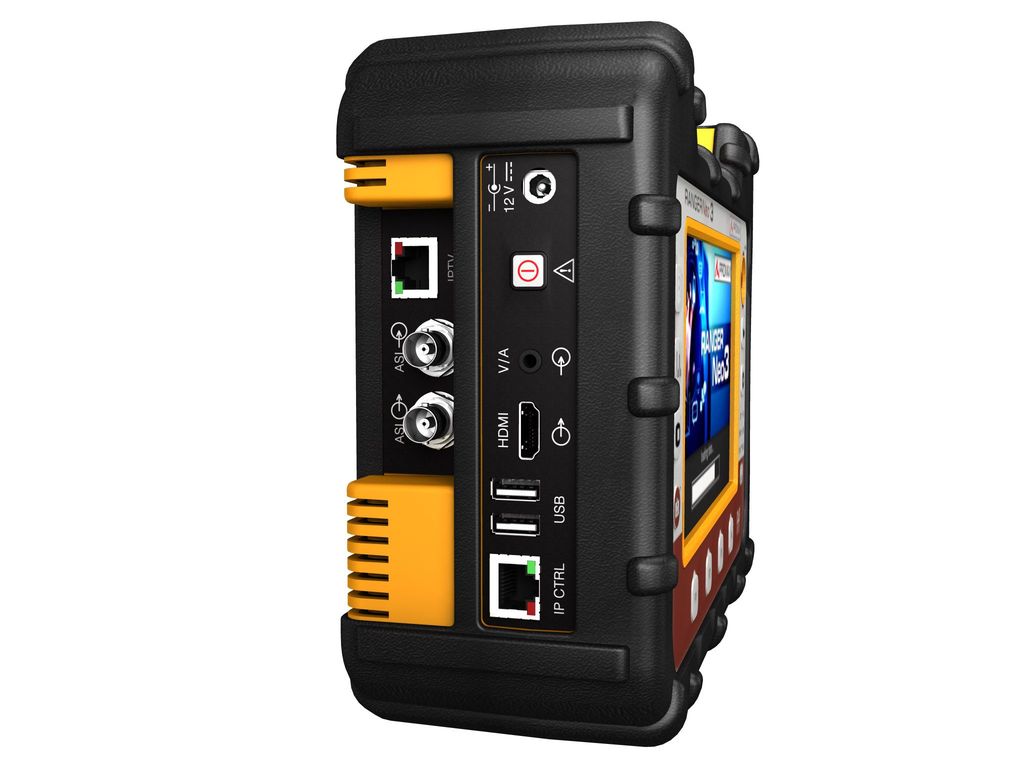

ENTRADAS Y SALIDAS
  • Conector RF Universal 75 Ω
  • Entrada y salida ASI-TS
  • Entrada IPTV UDP/RTP RJ45 Ethernet 1 Gbps
  • Salida HDMI™
  • Entrada IP para control remoto
  • Entrada de Vídeo/Audio analógico

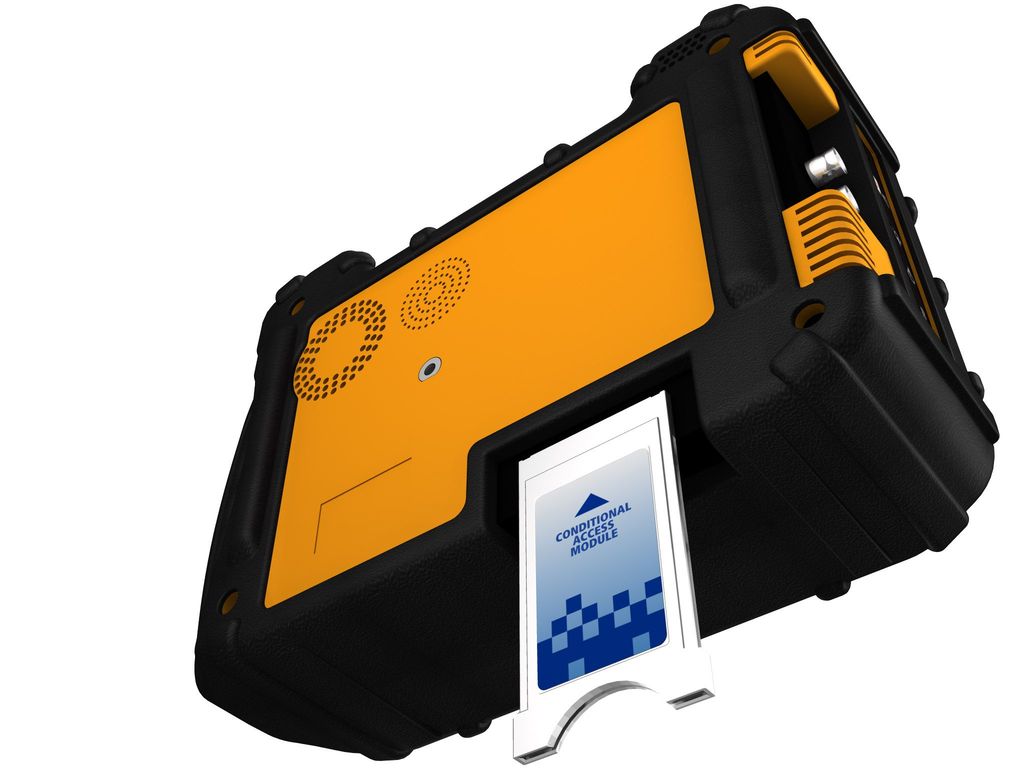

  • Slot para módulos Common Interface
  • Entrada 1 pps
  • 2xUSB para transferencia de datos y módulo GPS
FUNCIONES
  • 4K frame grabber
  • Análisis de cobertura GPS
  • Network delay (DVB)
  • Análisis de DVB-T2-MI
  • Grabación de TS
  • Análisis de TS
  • Medidas y descodificación de IPTV multicast
  • Merograma
  • Espectrograma
  • Monitorización de señal
  • Control remoto (webControl)
  • MER por portadora
  • Streaming de audio/vídeo
  • SCAN + TILT
  • Atenuación de Shoulder
  • Diagrama de constelación
  • Prueba de interferencia LTE
  • Análisis de ecos dinámicos
  • StealthID (identificación instantánea de parámetros de la señal)
  • PLS (Physical Layer Scrambling)
  • Analizador de espectros ultra rápido (barrido 70 ms)
  • MAX y MIN hold
  • Descodificación y medida de radio FM RDS
  • Capturas de pantalla y Datalogger para informes
  • Beacon-Flyaways para SNG y VSAT
  • Wideband LNB
  • WiFi 2,4 GHz
  • LTE 1,8 GHz
  • OTT
  • Grabación de servicios
  • Intensidad de campo
  • Planificador de tareas
RESOLUCIÓN DE ANCHO DE BANDA
  • 2, 10, 20, 30, 40, 100, 200 kHz
  • 1 MHz
OPCIONES
  • Analizador avanzado DAB/DAB+
  • Analizador avanzado FM
  • Montaje en Rack 19” 4U: 482 (An.) x 178 (Al.) x 205 (Pr.) mm
  • OPM + Conversor Óptico-RF + WiFi 5 GHz + LTE 2,6 GHz + Ent. RF 6 GHz
  • WiFi 5 GHz + LTE 2,6 GHz + Entrada RF 6 GHz
CONEXIÓN A PC (vía interfaz ethernet)
  • NetUpdate 4 (software gratuito)
  • Actualizaciones gratuitas y automáticas
  • Control remoto (webControl)
  • Streaming Audio/Vídeo
  • Tablas de canales personalizadas
  • Informes de medida y capturas de pantalla
Tabla comparativa medidores ATLAS y RANGER
Tutoriales gratuitos de todos los medidores de campo HD RANGER y RANGER Neo
Descarga gratis del analizador de Transport Stream TS Analyser
Conversor de banda 2 - 3 GHz CV-223
KML Generator: Generador de mapas de cobertura KML para medidores de campo PROMAX
Tabla de canales y frecuencias CCIR
Tabla de canales y frecuencias FCC
Tabla de canales y frecuencias OIRT
Tabla de canales y frecuencias STDL
El medidor de campo RANGERNeo + se adentra en alta mar
Los equipos PROMAX, preparados para el dividendo digital
Experimente por qué el RANGER Neo 2 es el referente de la industria
Cómo medir los niveles de LTE con cualquier medidor de campo RANGERNeo
Trucos para el analizador de espectros de los RANGERNeo
Qué es la atenuación de shoulder y cómo se mide
Análisis de señales T2-MI con los medidores de campo RANGER Neo 3 y RANGER Neo 4
Instalación de una antena parabólica con un medidor de campo
La importancia de una antena en los análisis de cobertura de televisión terrestre
Esto es lo que te estás perdiendo si no usas el webControl de tu medidor de campo
Un truco para el analizador de espectros de tu medidor de campo: La huella del espectro
Historia del medidor de campo
Cómo solucionar las interferencias de los cables coaxiales sobre las redes móviles
Qué es la señal T2-MI y cómo se analiza
Cómo certificar una instalación ICT de fibra óptica
¿La radio FM llega a su fin? PROMAX desarrolla nuevas tecnologías para analizar DAB y DAB+
Segundo dividendo digital: Guía para el instalador y subvenciones
Cómo comprobar el cableado coaxial en edificios
Guía de referencia rápida (Francés) (13,36 MB)
Guía de referencia rápida (Inglés) (12,34 MB)
Guía de referencia rápida (Español) (13,54 MB)
Guía de referencia rápida de la Opción óptica + Entrada RF 5 GHz (Inglés) (3,74 MB)
Guía de referencia rápida de la Opción óptica + Entrada RF 5 GHz (Francés) (3,66 MB)
Guía de referencia rápida de la Opción óptica + Entrada RF 5 GHz (Español) (3,62 MB)
Guía de referencia rápida (Alemán) (12,89 MB)
Manual de instrucciones (Español) (16,06 MB)
Manual de instrucciones (Inglés) (15,67 MB)
Descripción de señales: Breve definición de todas las señales y parámetros que detecta el medidor de campo PROMAX. (134 KB)
Cómo instalar una antena parabólica: Descripción detallada de cómo usar el medidor de campo PROMAX para instalar y orientar una antena parabólica (519 KB)
Comandos DiSEqC: Descripción de funcionamiento y comandos DiSEqC para control remoto de antenas. (542 KB)
Comandos de control remoto: Descripción de funcionamiento y comandos para control remoto del medidor de campo PROMAX. (495 KB)
Manual de instrucciones (Ruso) (15,41 MB)
Guía de referencia rápida (Italiano) (12,76 MB)
Guía de referencia rápida (Finlandés) (12,37 MB)
Manual de instrucciones (Francés) (15,60 MB)
Actualización manual de firmware (148 KB)
Antenna XML Generator
Plantilla (formato Excel 2007) para la introducción de datos de antenas calibradas y posterior generación de un fichero XML para su importación al equipo HD RANGER (consulte en el manual el apartado “Field Strength” del capítulo “Utilidades” para más detalles). (15 KB)
NetUpdate 4.35
Software para actualizaciones automáticas y administración de recursos de RANGERNeo, HD RANGER, TV EXPLORER y EN-106.
Última versión de firmware (31.6.0)
Firmware versión 31.6.0 (16 de noviembre de 2023) para equipos de la familia RANGER Neo. (124,92 MB)

TVHUNTER+

SATHUNTER+

HD RANGER UltraLite

HD RANGER ECO

RANGER Neo Lite

RANGER Neo +

RANGER Neo 2

RANGER Neo 3

RANGER Neo 4

ATLAS NG
ESTÁNDARES DE RADIODIFUSIÓN DIGITAL
DVB-T/T2 (seg. versión) ×
DVB-T2 Lite ×
DVB-S/S2 ×
DVB-S2 Multistream × × ×
DVB-S2× × × × × × × × × ×
DSS ×
ISDB-T/Tb (seg. versión) × × ×
ATSC 3.0 × × × × × × × × ×
ACM / VCM / CCM × × × ×
MPEG-TS × × × × × ×
DVB-T2-MI × × × × × × ×
CODECS DE SONIDO
MPEG-1, MPEG-2, HE-AAC, Dolby Digital Plus × ×
CODECS DE VÍDEO
MPEG-1, MPEG-2, H.264 × ×
H.265 (HEVC) × × × ×
ENTRADAS Y SALIDAS
Entrada RF universal 75 Ω × × × × × x
Entrada RF universal 50/75 Ω × × × ×
Entrada tipo N 50 Ω × × × ×
Salida HDMI™ × × × ×
Entrada IP × × × ×
Entrada V/A analógica × × × ×
USB
Entrada/Salida ASI-TS × × × × × ×
Entrada IPTV Multicast × × × × × ×
Slot Common Inteface × × × × × ×
Entrada 1 PPS × × × × × × ×
Slot conector SFP+ × × × × × × × × ×
Salida estéreo para auriculares × × × × × × × × ×
FUNCIONES
TVHUNTER+ y SATHUNTER+Analizador de espectros, Medida Numérica, Medida gráfica, 50 puntos de detección
Funciones - - Constelación, LTE 1,6 GHz, Ecos dimámicos, StealthID, PLS, Espectro ultra rápido, 4K Frame grabber, MAX/MIN hold, FM RDS, Captura de pantalla, Datalogger, Beacon/Flyaways para SNG y VSAT, Wideband LNB, WiFi 2,4 GHz, LTE, OTT, Grabación de servicios, Intensidad de campo, Planificador de tareas
Funciones adicionales - - Constelación, LTE 1,6 GHz, Ecos dimámicos, StealthID, PLS, Espectro ultra rápido, MAX/MIN hold, Captura de pantalla, Datalogger, Beacon/Flyaways para SNG y VSAT, LTE, Grabación de servicios, Intensidad de campo, Planificador de tareas, Detección H.265 también incluye:
Grabación de servicios
también incluye:
4K frame grabber, FM RDS, Wideband LNB, Wifi 2,4 GHz, OTT
también incluye:
Merograma, Espectrograma, Monitorización de señal, Control remoto, MER por portadora, Streaming de audio/vídeo, SCAN, TILT, Atenuación de shoulder
también incluye:
Grabación de TS, Análisis de TS, IPTV multicast
también incluye:
Network delay (DVB), Análisis de DVB-T2-MI
también incluye:
Descodificador 4K
también incluye:
diagrama de ojo, Grabación ALP, Deriva de frecuencia de portadora, Análisis de 4 streams simultáneos IPTV
ANALIZADOR DE ESPECTROS
Margen (terrestre) 170 a 850 MHz × 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 MHz a 6 GHz
Margen (satélite) × 950 a 2150 MHz 950 a 2150 MHz 950 a 2150 MHz 250 a 2500 MHz 250 a 2500 MHz 250 a 2500 MHz 250 a 2500 MHz 250 a 2500 MHz 5 MHz a 6 GHz
Margen de medida 40 a 100 dBµV 40 a 110 dBµV 20 a 120 dBµV 20 a 120 dBµV 10 a 130 dBµV 10 a 130 dBµV 10 a 130 dBµV 10 a 130 dBµV 10 a 130 dBµV N/D
ANCHOS DE BANDA DE RESOLUCIÓN
2 kHz (terrestre) × × × × × ×
10/20/30/40 kHz × × × × × ×
100 kHz × ×
200 kHz × × × ×
1 MHz × × × × × ×
AUTONOMIA 5 h 80 min 2 h 2 h 2h 4 h 4 h 4 h 4 h 4 h
