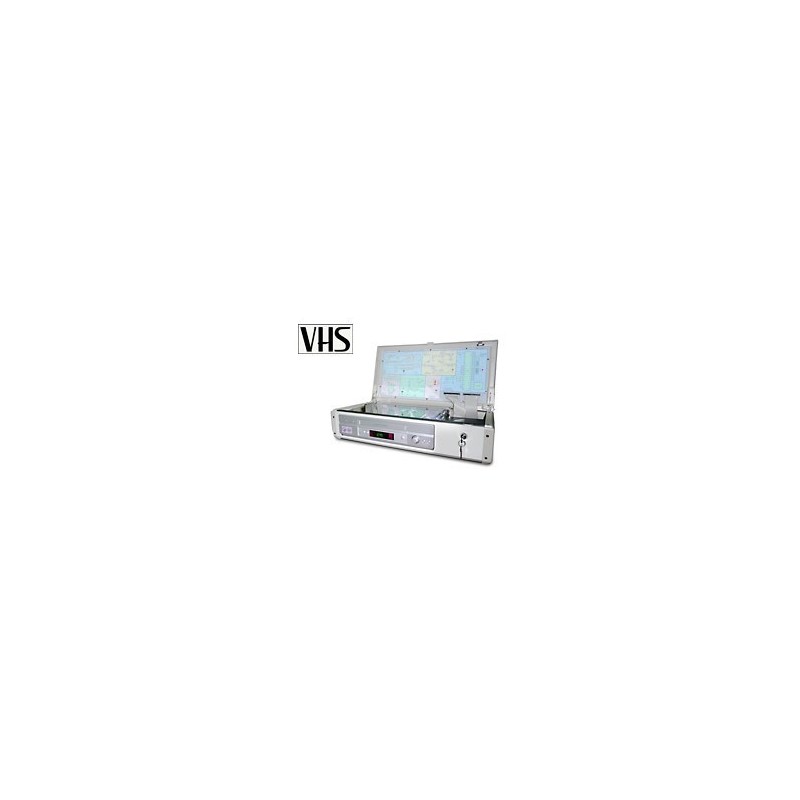

Entrenador de vídeo VHS

El entrenador de vídeo EV-830 permite asimilar de un modo fácil y ameno el funcionamiento y las técnicas de reparación de los equipos de vídeo VHS. Se acompaña de una extensa documentación que incluye Manual de Instrucciones, Manual de Teoría, Manual de Prácticas, Manual del Profesor, Manual de Documentación Técnica y Esquemas.

El EV-830 se ha diseñado sobre un soporte multifuncional, que facilita el análisis de las señales eléctricas más importantes, en los diferentes modos de operación del vídeo, la inspección de todos los movimientos de los elementos mecánicos, y la simulación de las averías más frecuentes. Bajo la tapa superior del equipo dispone de un diagrama de bloques del vídeo con un amplio número de puntos de test, que permiten, la visualización y seguimiento de las diferentes señales eléctricas en cualquier modo de operación. Los puntos de test están protegidos contra posibles cortocircuitos accidentales.

Los equipos son apilables con los otros de la gama y en posición de reposo pueden ser utilizados como aparatos domésticos de sobremesa.

VÍDEO GRABADOR-REPRODUCTOR

• Sistema PAL
• Sintonía automática
• Dos cabezales
• Autolimpieza de cabezales
• Auto tracking digital
• Euroconector
• Avance cuadro a cuadro y pausa
• Sistema automático de detección de averías

DIAGRAMA DE BLOQUES

El diagrama de bloques se compone de los siguientes módulos funcionales, cada uno con los puntos de test de las señales eléctricas más importantes que intervienen en su funcionamiento:

• Sintonía
• Vídeo
• Audio
• Servosistemas
• Sistema de control
• Alimentación

DOCUMENTACIÓN INCLUIDA (EN CD-ROM)

• Manual de Teoría (en papel)
• Manual de instrucciones del entrenador
• Manual de funcionamiento del vídeo (en papel)
• Manual de prácticas
• Manual del profesor

ACCESORIOS INCLUIDOS

• Cinta patrón de vídeo
• Cables de conexión
