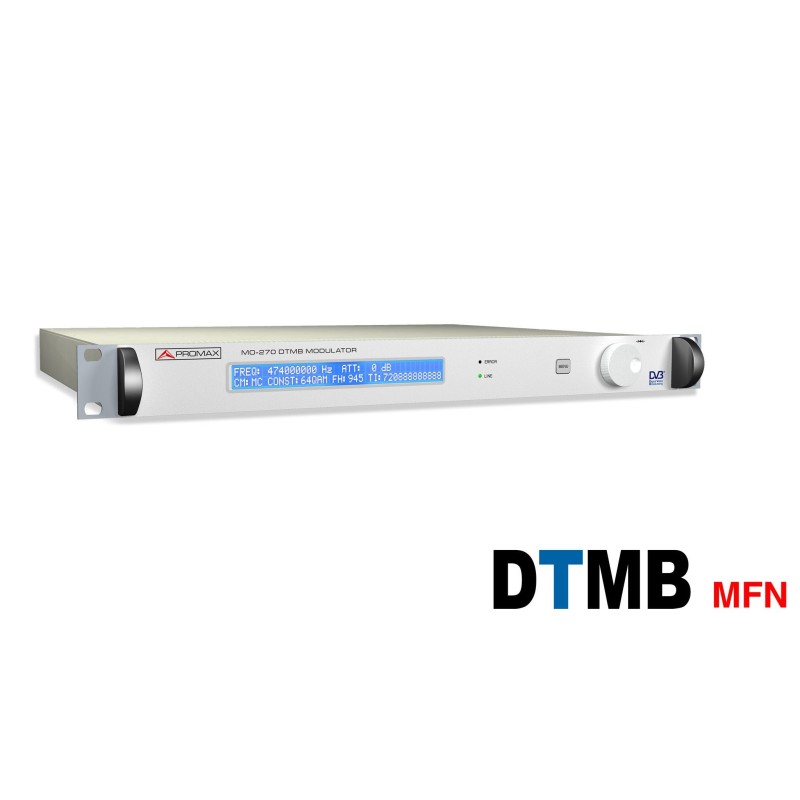

Modulador profesional DTMB en rack 1U para MFN

El MO-270 es un modulador DTMB (GB20600-2006) para montaje en rack de 19 pulgadas. Dispone de dos entradas MPEG-2 TS (ASI). El equipo puede generar una señal TS adicional para generar señales DTMB incluso en ausencia de señales de entrada TS reales.

El MO-270 puede ser utilizado en redes multifrecuencia (MFN). Tanto la codificación digital como el proceso de modulación han sido implementados mediante dispositivos lógicos programables basados en la propia tecnología de PROMAX. Esto le confiere un diseño muy flexible, para adaptarse a cualquier aplicación en particular y ofrecer una gama amplia de funciones a bajo coste.

Entre sus principales prestaciones destacan el modo de funcionamiento de portadora simple o multiportadora, alta resolución en frecuencia y MER elevado.

La frecuencia de salida del modulador es seleccionable entre 45 y 875 MHz (con señal FI de 31 a 36 MHz ajustada internamente) y está diseñado para funcionar en redes MFN, con ajuste desde el panel frontal usando las teclas de cursor junto a la pantalla LCD.

ESPECIFICACIONES

• Entradas MPEG-2 TS: 2xDVB-ASI
• Paquetes TS: 188 o 204 bytes (detección automática), soporta modo burst y paquetes continuos.
• Tipo de red: MFN (Multi Frequency Network)
• Adaptación de bitrate: Packet stuffing y PCR restamping
• Salida FI: De 31 a 36 MHz ajustable, polaridad seleccionable, MER > 43 dB.
• Salida RF: De 45 a 875 MHz ajustable, polaridad seleccionable, potencia (media) de 80 dBµV aprox, MER > 38 dB.
• Parámetros DTMB ajustables: Portadora (única/múltiple), Longitud de cabecera (420/595/945 símbolos), Fase de cabecera (fija/rotar), Tasa FEC (0,4/0,6/0,8), Constelaciones (4QAM-NR, 4QAM, 16QAM, 32QAM, 64QAM), Time Interleaving (240/720)
• Generador de ruido y Simulador de canal: Incluidos. Generación de banda base compleja totalmente digital
• Generador de ecos: Incluido
• Modos de test: Portadora única, Generación de paquetes TS
• Conectividad: Interfaz RS-232C
• Alimentación: De 90 a 250 V AC 50/60 Hz
• Consumo: 20 W
• Peso neto: 6,3 Kg.
