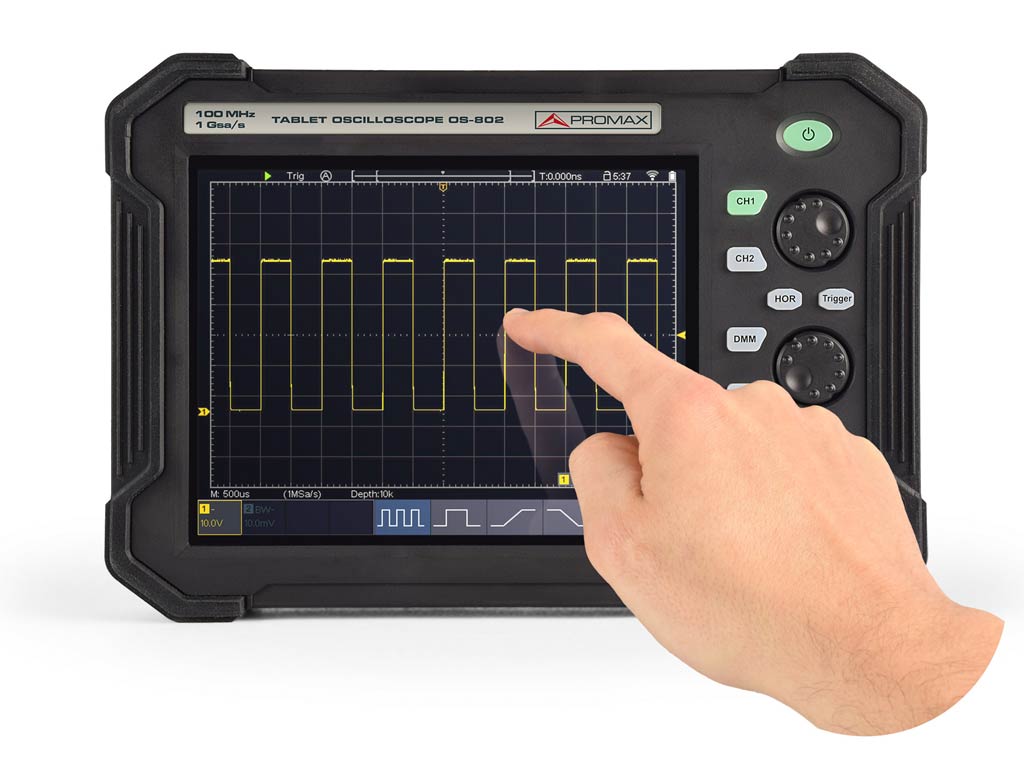

OS-802B: Osciloscopio de 100 MHz en formato tablet con multímetro

Osciloscopio portátil de 2 canales y 100 MS/s que integra un multímetro de 1000 VCC, 750 VAC y 10 A. Compatible con LabView.

Folleto

SOLICITAR PRESUPUESTO

Necesitas más ayuda?

El poliscopio OS-802B es un equipo de medida que integra un osciloscopio de 100 MHz y un multímetro de hasta 1000 VCC y 750 VAC en un único instrumento.

El osciloscopio de 100 MHz de doble canal y 1 GS/s incluye función FFT y 39 medidas automáticas. Además, almacena y reproduce formas de onda desde su memoria. El modo autoescala del multímetro evita averías por errores al ajustar los rangos de medida.

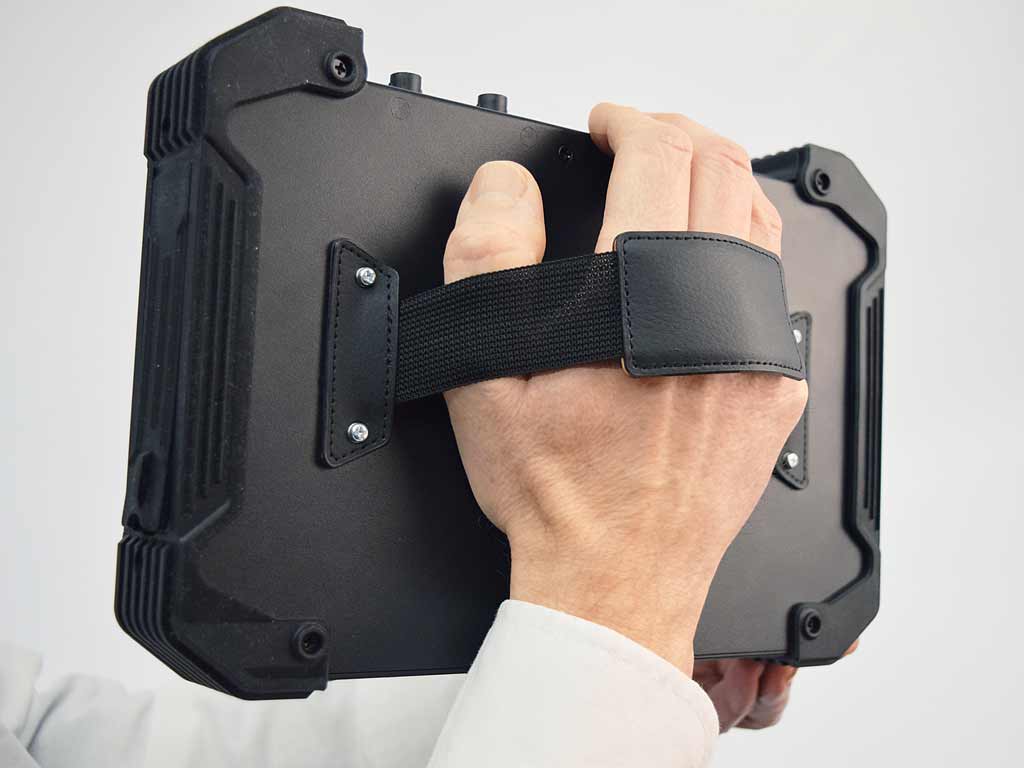

El OS-802B está diseñado para trabajo de campo y en laboratorio. Tiene una autonomía de 5 horas y su cubierta de goma protege el cuerpo del instrumento. Un soporte abatible de inclinación personalizable ayuda a mejorar su ergonomía y comodidad de uso.

ANCHO DE BANDA	100 MHz

MUESTREO	1 GS/s

CANALES	2

ESCALA HORIZONTAL (s/div)	De 2 ns/div a 1000 s/div, pasos de 1-2-5

TRIGGER	Flanco, Vídeo, Pulso, Pendiente, Runt, Ventana, Tiempo de espera (timeout), Nth Flanco, Lógico, UART, I2C, SPI

LONGITUD DE REGISTRO	40 M

MULTÍMETRO
Tensión	1000 VCC, 750 VAC
Corriente	10 A
Resistencia	100 MΩ
Capacidad	2nF a 20 mF
Diodos y Test de Continuidad	Incluidos

PANTALLA	TFT a color 8” multitáctil, 800x600 píxeles

INTERFACES DE COMUNICACIÓN	USB Host, USB Device, Salida de Trigger (Pasa/Falla), Ethernet. Soporte para SCPI y LabVIEW.

ACCESORIOS INCLUIDOS	Cable de alimentación, Software en CD-ROM, Cable microUSB, Sondas, Herramienta de ajuste de sonda, Adaptador AC, Soporte abatible, Módulo externo para medida de corriente, Puntas de prueba para multímetro, Bolsa de transporte

OS-802B

OD-602

OD-603

OD-606

OD-610

OD-620

OD-624 B

OL-612

Ancho de banda	100 MHz	20 MHz	30 MHz	60 MHz	100 MHz	200 MHz	200 MHz	100 MHz
Muestreo	1 GS/s	100 MS/s	500 MS/s	500 MS/s	1 GS/s	1 GS/s	1 GS/s	2 GS/s
Canales	2	2+1 (externo)	2+1 (externo)	2+1 (externo)	2+1 (externo)	2+1 (externo)	4	2+1 (externo)
Escala horizontal (s/div)	2 ns a 1000 s/div, pasos de 1-2-5	5 ns a 1000 s/div, pasos de 1-2-5	4 ns a 100 s/div, pasos de 1-2-4	5 ns a 100 s/div, pasos de 1-2-5	4 ns a 10 d/div, pasos de 1-2-4	2 ns a 1000 s/div, pasos de 1-2-5	1 ns a 1000 s/siv, pasos de 1-2-5	2 a 100 s/div, pasos de 1-2-5
Tiempo de subida	≤3,5 ns	≤17,5 ns	≤11 ns	≤5,8 ns	≤3,5 ns	≤3,5 ns	≤1,7 ns	≤3,5 ns
Pantalla TFT a color	8”, 800x600 píxeles, multitáctil	7”, 800x480 píxeles	8”, 800x600 píxeles	8”, 800x600 píxeles	8”, 800x600 píxeles	8”, 800x600 píxeles	8”, multi táctil 800x600 píxeles	8”, 640x480 píxeles
Longitud de registro	40 M	10 K	10 K	1 M (opcional 10 M)	10 M	40 M	40 M	2 M
Factor de atenuación de sonda	De 0,001x a 1000x, pasos de 1-2-5	1x, 10x, 100x, 1000x	1x, 10x, 100x, 1000x	1x, 10x, 100x, 1000x	1x, 10x, 100x, 1000x	0,001x a 1000x, pasos de 1-2-5	0,001x a 1000x, pasos de 1-2-5	1x, 10x, 100x, 1000x
Conversor A/D	8 bits	8 bits (2 canales simultáneos)	8 bits (2 canales simultáneos)	8 bits (2 canales simultáneos)	8 bits (2 canales simultáneos)	8 bits (2 canales simultáneos)	8 bits (4 canales simultáneos)	8 bits (2 canales simultáneos)
Sensibilidad vertical	1 mV a 10 V/div	5 mV a 5 V/div	5 mV a 10 V/div	2 mV a 10 V/div	2 mV a 10 V/div	1 mV a 10 V/div	1 mV a 10 V/div	2 mV a 10 V/div
Medida de cursor	ΔV, ΔT, ΔV y ΔT entre cursores, auto-cursores	ΔV, ΔT, ΔV y ΔT entre cursores, auto-cursores	ΔV y ΔT entre cursores	ΔV y ΔT entre cursores	ΔV y ΔT entre cursores	ΔV, ΔT, ΔV y ΔT entre cursores, auto-cursores	ΔV, ΔT, ΔV y ΔT entre cursores, auto-cursores	ΔV y ΔT entre cursores
Medidas automáticas	Vpp, Vpromedio, Vrms, Vmáx, Vmín, Vtop, Vbase, Vamp, Frecuencia, Periodo, Sobreimpulso, Preimpulso, Tiempo de subida, Tiempo de bajada, Retardo A→B (ascendente), Retardo A→B (descendente), +Width, -Width, +Duty, -Duty
Medidas automáticas adicionales (OD-620B/624B)	Vrms, Fase, RMSciclo, RMScursor, Fase A→B (ascendente), Fase A→B (descendente), +Pulse count, -Pulse count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
Funciones matemáticas	Suma, resta, multiplicación, división, FFT	Suma, resta, multiplicación, división, FFT	Suma, resta, multiplicación, división, FFT	Suma, resta, multiplicación, división, FFT	Suma, resta, multiplicación, división, FFT	Suma, resta, multiplicación, división, FFT
Funciones matemáticas adicionales (OD-620/624B)	FFTrms, FFT, Integral, Diferencial, Raíz, Función personalizada, Filtro digital (paso bajo, paso alto, paso banda, rechazo banda)
Almacenamiento de formas de onda	100 formas de onda	16 formas de onda	15 formas de onda	15 formas de onda	15 formas de onda	100 formas de onda	100 formas de onda	4 formas de onda
Interfaces de comunicación	USB host/device, Trigger, Ethernet. Soporte LabVIEW y SCPI	USB host/device	USB host/device, LAN, RS-232	USB host/device, LAN, RS-232	USB host/device, LAN, RS-232	USB host/device, Trigger, LAN, VGA, RS-232	USB host/device, Trigger, LAN, VGA	USB host/device, RS-232 (opcional)
Analizador lógico integrado	×	×	×	×	×	×	×	1 GS/s, 100 MHz, 16 canales
Multímetro integrado	1000 VCC/750 VAC, 10 A, Resistencia, Capacidad, Diodos, Continuidad	×	×	×	×	×	×	×
