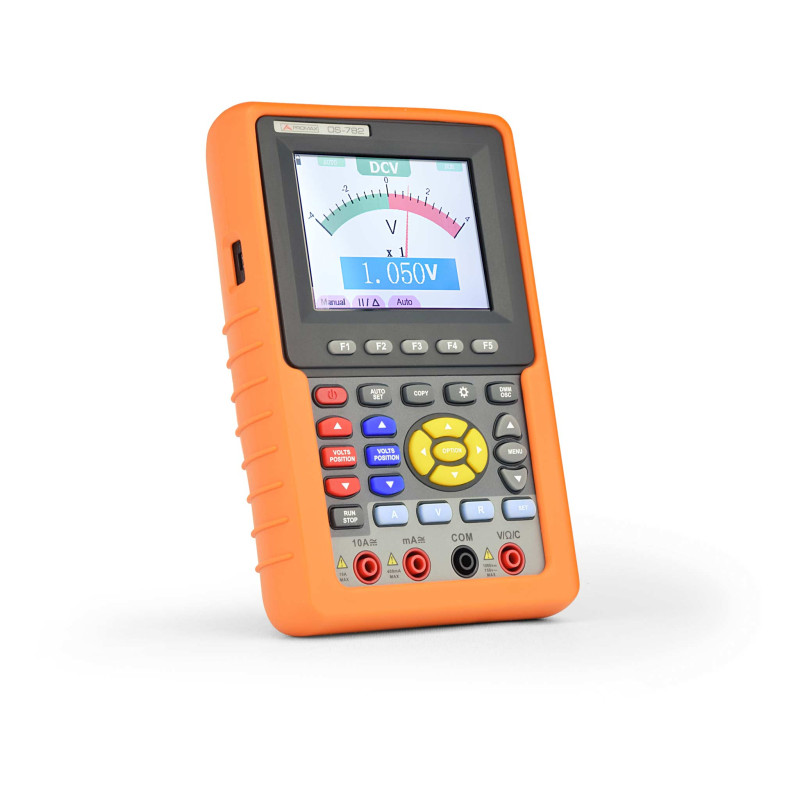

Le polyscope PROMAX OS-782 intègre deux instruments de mesure : Oscilloscope numérique de double canal (20 MHz, 100 MS/s) et multimètre numérique. Les mesures effectuées par l’équipe sont présentées sur un écran à cristaux liquides haute résolution avec rétroéclairage.

L’équipement peut fonctionner de manière autonome avec sa batterie interne ou également connecté au réseau au moyen de l’adaptateur secteur inclus dans l’emballage. Avec le port USB, vous pouvez connecter l’ordinateur au PC et capturer les données de l’oscillopio.

Sa construction robuste, sa taille, son poids et la puissance de sa batterie en font un instrument portable adapté à de multiples mesures à l’extérieur, où travailler avec un équipement conventionnel est très inconfortable. Il est très utile dans la mesure des grandeurs électriques et dans la réparation des équipements électroniques compte tenu de sa grande diversité de fonctions, ce qui en fait à son tour un élément indispensable dans les laboratoires, qu’il s’agisse de recherche et développement ou d’enseignement.

SPÉCIFICATIONS GÉNÉRALES

• Fonction: Oscilloscope 2 canaux et Multimètre
• Affichage: Couleur TFT 3.8” , 320x240 pixels
• Dimensions: 180 (Largeur) x 115 (Hauteur) x 40 (Profondeur) mm
• Poids: 0.65 kg
• Câbles d’oscilloscope inclus : Deux sondes x1 x10
• Câbles multimètres inclus: Embouts de test, Modules pour courants élevés et pour capacitances petites
• Autres accessoires inclus: Chargeur secteur, Manuel de l’utilisateur, CD avec logiciel

SPÉCIFICATIONS (OSCILLOSCOPE)

• Bande passante: 20 MHz
• Échantillonnage : 100 MS/s
• Échelle horizontale: De 5ns/div à 100s/div, pas 1-2,5-5
• Déclencheur: Flank, Vidéo
• Canaux: 2
• Tension d’entrée max. : 400 V typique
• Précision du gain DC: ±5%
• Durée d’enregistrement: 6 K points par canal
• Facteur d’atténuation de la sonde: 1x, 10x, 100x, 1000x
• Taux d’échantillonnage de précision / temps de relais: ±100 ppm
• Interpolation: sin(x) / x
• Couplage d’entrée: DC, AC et Ground
• Convertisseur A / N: résolution 8 bits (2 canaux simultanés)
• Sensibilité verticale : 5 mV/div à 5 V/div
• Fréquence de ligne/image (vidéo) : NTSC, PAL et SECAM
• Mesure du curseur: ΔV et ΔT entre les curseurs
• Fonctions mathématiques : Addition, Soustraction, Multiplication, Division, FFT
• Stockage de forme d’onde: 4 formes d’onde
• Interfaces de communication: USB pour connexion PC
• Alimentation: Batterie interne rechargeable Li-Ion 7.4V / adaptateur secteur
• Mesures automatiques: 20 mesures automatiques

SPÉCIFICATIONS (MULTIMÈTRE)

• Mesure de tension: De 4 à 400 V (AC), et de 400 mV à 400 V (DC)
• Mesure de courant: 40 mA à 20 A (AC / DC)
• Mesure de résistance: De 400 Ω à 40 MΩ
• Mesure de capacité : 51,2 nF à 100 μF
• Test de diode: Tension de test de 0 à 1,5 V
• Test de continuité : Indication sonore
