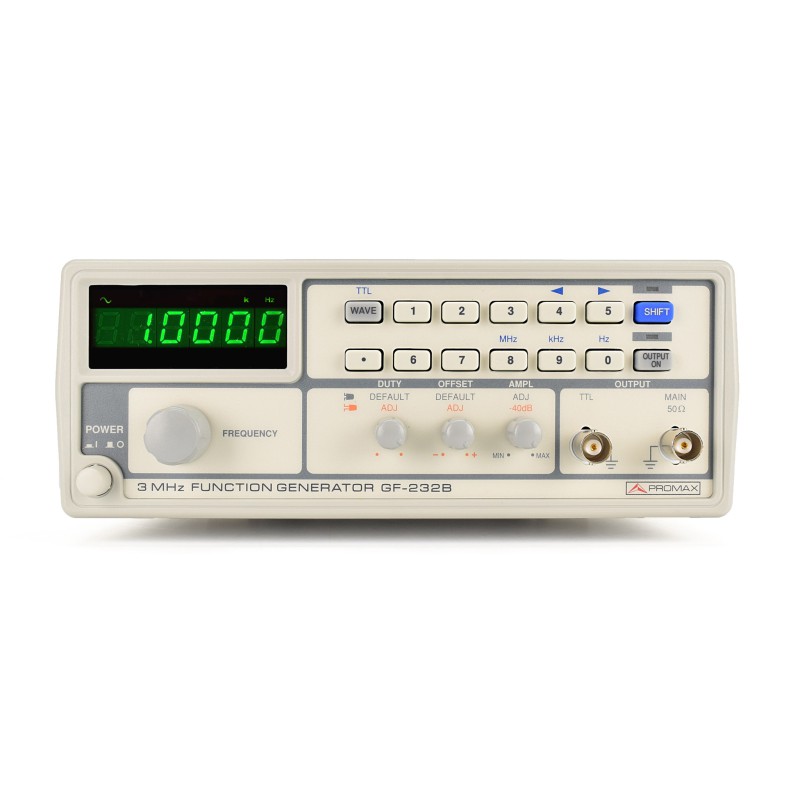

[GF-232B] Générateur de fonctions économique de 3 MHz, triple forme d’onde avec sortie TTL
Générateur de fonctions qui comprend une sortie en formes d’onde sinusoïdales, carrées et triangulaires avec une sortie TTL indépendante et une fréquence d’échantillonnage allant jusqu’à 3 MHz.
Le générateur de fonctions GF-232B de PROMAX avec haute résolution (100 MHz), haute précision de fréquence (±20 ppm) et faible distorsion utilisent la technologie d'avant-garde DDS (synthèse numérique directe). La technologie DDS résout les problèmes couramment rencontrés dans les générateurs de fonctions traditionnels, tels que la modification de la fréquence de sortie en raison des changements de température.
Dans DDS, la forme d’onde est vidée d’une mémoire. Une horloge contrôle le compteur qui pointe vers les directions de la mémoire. La sortie mémoire est convertie en signal analogique par un convertisseur DAC (numérique vers analogique) suivi d’un filtre passe-bas. La résolution a plus de 28 bits de résolution de sortie. Comme la fréquence est générée à partir d’impulsions d’horloge, une stabilité et une résolution de fréquence beaucoup plus élevées sont obtenues que celles fournies par les générateurs de fonctions traditionnels.
Il dispose de trois formes d’onde de sortie (sinus, carré et triangulaire) et d’une sortie TTL. Il dispose d’un contrôle d’amplitude, d’un contrôle de décalage DC et d’une protection contre les surcharges à la sortie.
Formes d’onde de sortie: sinus, carré, triangulaire
Marge de sortie (ondes sinusoïdales/carrées) : 0,1 Hz à 3 MHz
Marge de sortie (onde triangulaire) : 0,1 Hz à 1 MHz
Résolution: 0,1 Hz max
Plage d’amplitude: 10 Vpp (charge de 50 Ω)
Précision d’amplitude: ±20%
Stabilité: ±20 ppm
Précision: ±20 ppm
Sortie TTL: ≥ 3 Vpp, temps de montée / descente ≤ 25ns
Atténuateur : −40 dB (±1 dB)
Décalage CC : <−5 V à >+5 V (charge de 50 Ω)
Plage de service: 25 à 75%, ≤1 MHz (onde carrée)
Affichage: affichage LED à 6 chiffres
Accessoires inclus: Manuel d’instructions, Câble de test
Dimensions: 251 (Largeur) x 91 (Hauteur) x 291 (Profondeur)
