Generador de funciones arbitrario y ondas convencionales (5 MHz)

GF-856: Generador de funciones con formas de onda personalizadas que se pueden crear en el PC y cargarse en el instrumento vía USB.

570,00 €
Cantidad

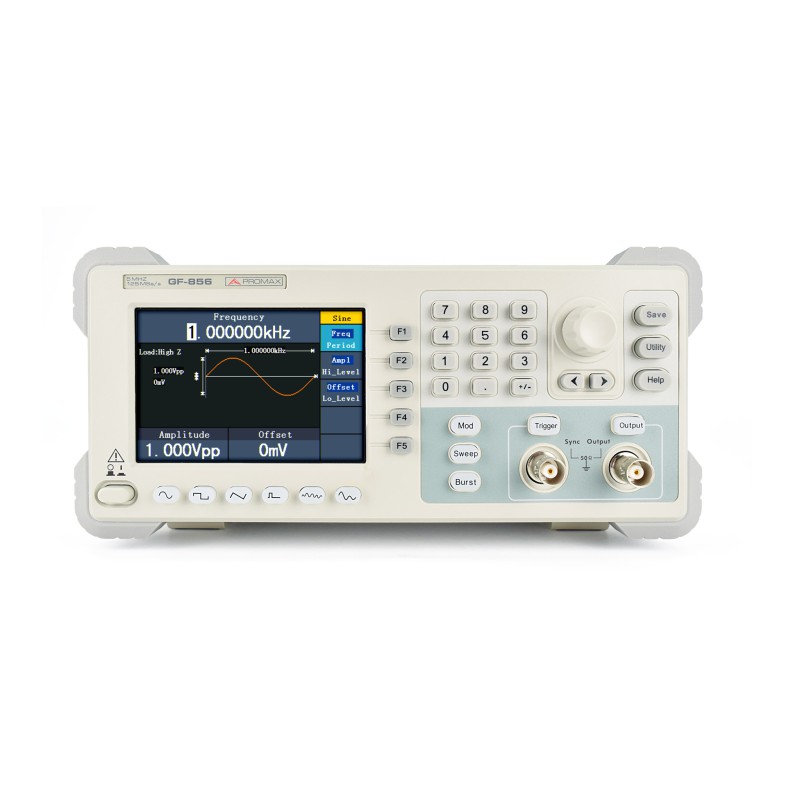

El generador arbitrario GF-856 de 5 MHz de PROMAX utiliza tecnología de Síntesis Digital Directa DDS (Digital Direct Synthesis) para ofrecer dos señales programables con una frecuencia de muestreo de 125 MS/s, resolución vertical de 14 bits y resolución de frecuencia de 1 µHz. Todas las formas de onda básicas están preprogramadas (incluye 5 formas de onda preprogramadas).

Además de utilizar el teclado frontal, para la programación, el programa puede ser depurado en el ordenador y enviado vía USB. El usuario puede crear sus propias formas de onda en el PC  usando el software de control para generarlas con el instrumento. El panel frontal cuenta con una pantalla TFT LCD de 4 pulgadas de alta resolución.

Una de las características que hace al generador especialmente interesante es la posibilidad de reproducir todo tipo de modulaciones analógicas y digitales: AM, FM, PM, FSK y realizar barridos y burst. También tiene entrada para modulación exterior y entrada de reloj externa. Incluye un contador de frecuencia hasta 200 MHz de 6 dígitos.

  • Frecuencia de salida: 5 MHz
  • Tasa de muestreo: 125 MS/s
  • Resolución vertical: 14 bits
  • Formas de onda estándar: Sinusoidal, Cuadrada, Triangular, ±Rampa, Ruido
  • Formas de onda arbitrarias: 48 incorporadas + formas definidas por el usuario
  • Resolución de frecuencia: De 1 µHz a 5 MHz (forma de onda ruido: 5 MHz -3 dB)
  • Formas de onda modulada: AM, FM, PM, FSK, Barrido, Burst (ráfagas)
  • Frecuencímetro: Incorporado
  • Entrada externa de modulación: Margen de entrada DC -20 kHz
  • Entrada de trigger externa: Compatible TTL, pendiente seleccionable
  • Entrada de reloj de referencia: Tensión de entrada 100 mVpp a 5 Vpp
  • Entrada de frecuencímetro: Comparte el puerto de entrada del reloj de referencia
  • Pantalla: LCD 4” color
  • Alimentación: 100 a 120 V AC/ 220 a 240 V AC 50/60 Hz
  • Dimensiones: 235 (Ancho) x 110 (alto) x 295 (Profundidad) mm
  • Peso: 3 kg
