ATLAS NG: Универсальный анализатор вещания ATSC 3.0 и DVB

ATLAS NG: Универсальный анализатор вещания ATSC 3.0 и DVB

ATLAS NG — это многоцелевой анализатор NextGen TV ATSC 3.0 и DVB, включающий 5G и отвечающий самым строгим требованиям для профессионалов в области вещания. DVB-S2x, IPTV, Волоконная оптика, 3G-SDI, Транспортный поток ASI, Wi-Fi, OTT… все проверено!

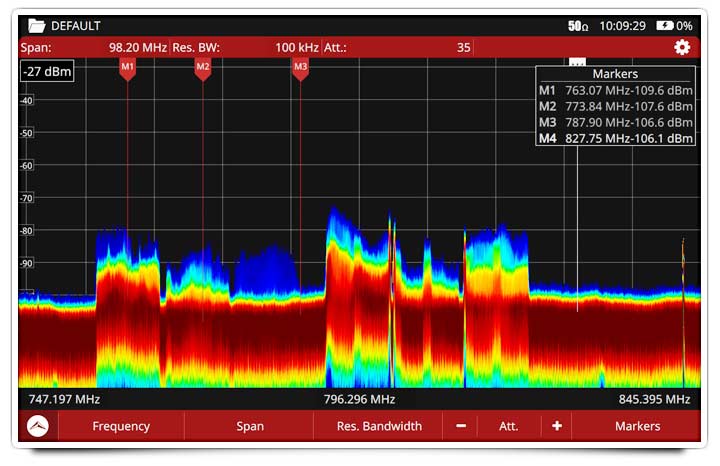

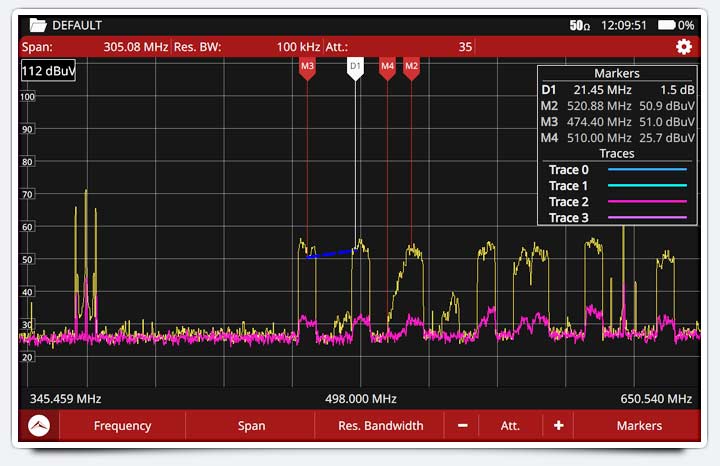

ATLAS NG — это анализатор спектра вещания, способный проводить измерения на частотах до 6 ГГц, охватывающих диапазоны S и C, где все большее количество технологий жестко конкурирует за полосу пропускания. Он включает в себя новейшие технологии вещания, такие как ATSC 3.0 и DVB-S2x, в дополнение к обнаружению помех 5G.

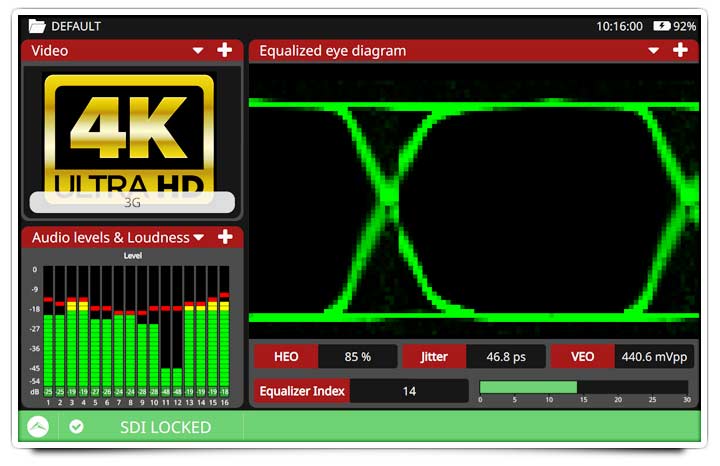

Он включает в себя вход 3G-SDI для выполнения полной диагностики сигнала 3G-SDI, включая профессиональный аудиометр и глазковую диаграмму, а также имеет внешний вход SDI для этой задачи, отличный от стандартного входа и выхода ASI.

В ATLAS NG имеется анализатор IPTV. IP-технология настолько широко распространена в индустрии вещания, что анализаторы должны иметь возможность принимать и анализировать сигналы IPTV как обязательного требования. Поэтому крайне важно иметь в руках анализатор, способный отслеживать и отображать IPTV потоки.

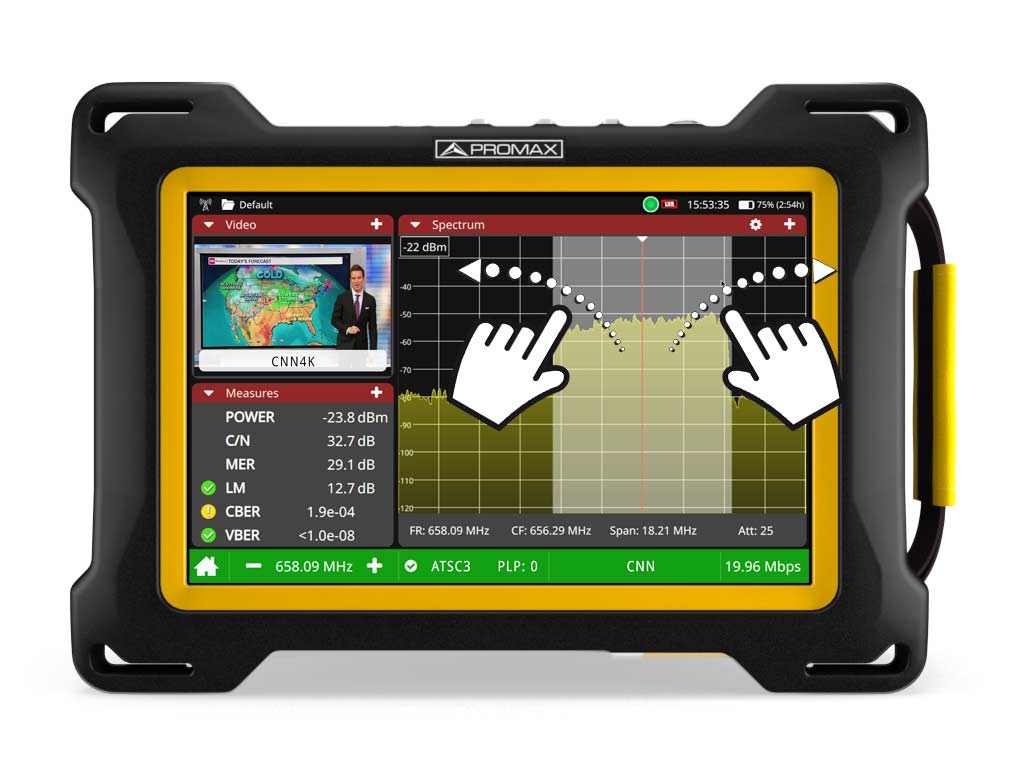

Новый мультисенсорный пользовательский интерфейс, основанный на настраиваемых стыковочных панелях, обеспечивает улучшенное взаимодействие с пользователем. Анализатор проще в использовании, чем когда-либо прежде!

СТАНДАРТЫ ВЕЩАНИЯ
Цифровое эфирное ТВ/Радио DVB-T, DVB-T2 (T2-base, T2-lite), ISDB-T/Tb (full seg / 1seg), ATSC 1.0, ATSC 3.0, DAB, DAB+
Цифровое кабельное телевидение DVB-C, DVB-C2, J.83 annex-B, 16/64/256-QAM
Цифровое спутниковое телевидение DVB-S, DVB-S2, DVB-S2x, DSS, QPSK
Аналоговое ТВ Аналоговое ТВ, FM RDS
РЕЖИМ АНАЛИЗАТОРА СПЕКТРА От 5 МГц до 6 ГГц
РЕЖИМ РАБОТЫ IPTV Мультикаст/юникаст потоков (прием, измерение и запись)
РЕЖИМ РАБОТЫ SDI Вход/выход 3 Гбит/с. Совместимость с SD-SDI, HD-SDI и 3G-SDI. Включает статистическую диаграмму глаза.
РЕЖИМ РАБОТЫ АНАЛИЗАТОРА WIFI Анализатор спектра + Приемник WiFi
РЕЖИМ РАБОТЫ OTT Поддерживает MPEG-DASH and HLS. Codecs H.265, H.264, MPEG-2, VP8, VP9, MVC, WMV9, JPEG/MJPEG, VC-1
РЕЖИМ РАБОТЫ ASI-TS Поддерживает TS, T2MI, BTS
ВХОДЫ И ВЫХОДЫ
  • Универсальный RF-вход (тип N, гнездо 50 Ом)
  • Вход и выход ASI/SDI (гнездо BNC, 75 Ом, 3 Гбит/с)
  • Разъем SPF+
  • Аналоговый аудио/видеовход (разъем 3,5 мм)
  • Выход HDMI™ (v1.4b до 3840x2160 пикселей при 30 Гц)
  • USB 2.0 (микро-B). Запоминающее устройство/команды дистанционного управления
  • Ethernet (RJ45) для команд webControl/дистанционного управления
  • Оптический вход (FC/APC, гнездо)
  • Опорный сигнал 1 PPS/10 МГц
  • Вход IPTV (RJ45 Ethernet 10/100/1000 Мбит/с)
  • Аудиовыход для стереонаушников (разъем 3,5 мм)
  • Хост USB 3.0 (устройства USB-CDC типа A)
  • CAM (вход модуля CAM, совместимый с DVB-CI)
ФУНКЦИИ

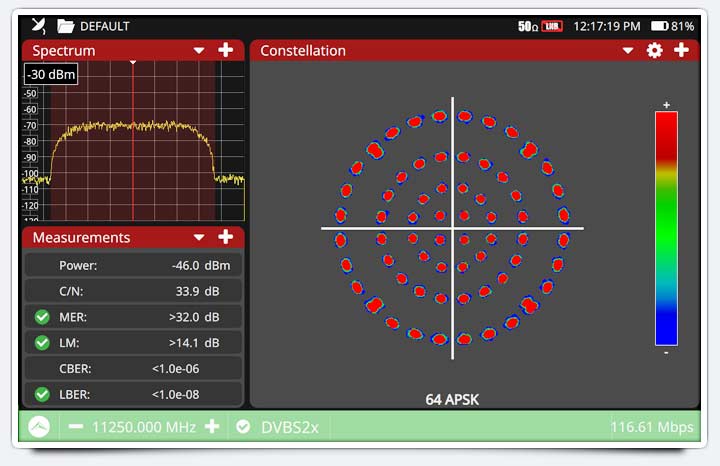

  • Диаграмма созвездия для
  • Тест для LTE помехи

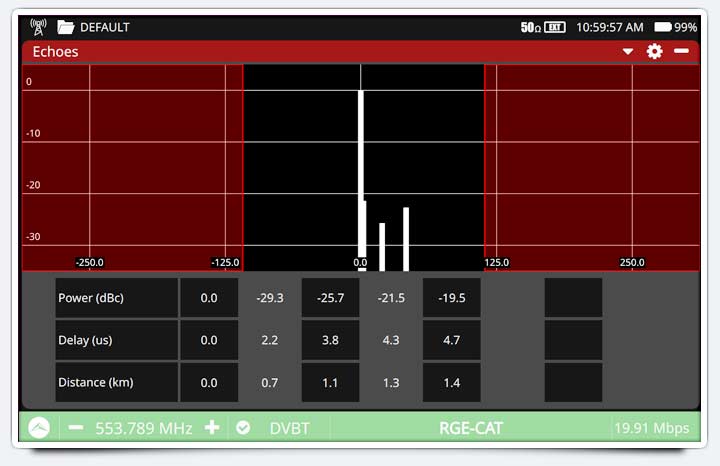

  • Ржим Эхо-анализатор
  • StealthID (мгновенная идентификация параметров сигналов)
  • PLS (скремблирование физического уровня)
  • Ультра быстрый анализатор спектра
  • 4K декодер
  • Удержание MAX/MIN
  • FM RDS радиоизмерения и декодирования
  • Скриншоты и регистратор данных для отчето об измерениях
  • Маяки, SNG и VSAT
  • Широкополосный LNB
  • WiFi
  • LTE 1.8 ГГц
  • OTT
  • Запись сервисов
  • Напряженность поля
  • Контроль сигналов
  • Мерограмма
  • Спектрограмма
  • Мониторинг сигналов
  • Удаленный мониторинг и Веб-управления
  • MER канала по носителя
  • Анализ покрытия и GPS (в комплекте)
  • Потоковое Видео/Аудио
  • SCAN + TILT
  • Запись TS

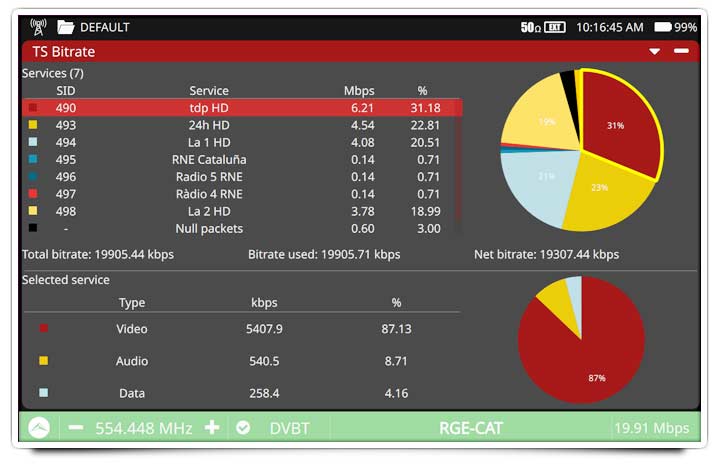

  • Анализатор транспортного потока
  • Измерения и декодирования многоадресной IPTV

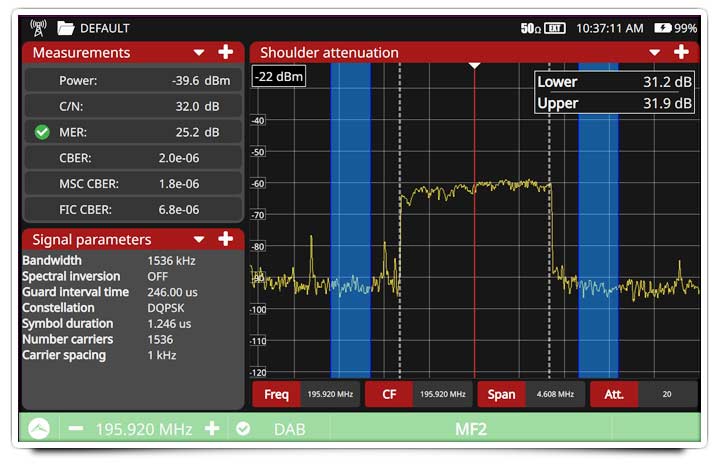

  • Затухание плеча
  • Задержка сети
  • Анализ DVB-T2-MI
  • Глазковая диаграмма (SDI)
  • Запись ALP
  • Тест дрейфа несущей частоты
  • Измерение оптической мощности во всем диапазоне
  • 8 ГБ памяти с возможностью расширения через USB
ОПЦИИ
  • Селективный измеритель оптической мощности + преобразователь оптического сигнала в радиочастотный
  • Расширенный анализатор FM
  • Расширенный анализатор DAB / DAB +
  • Измерения 4G/5G
  • Оптический выход SDI и ASI
  • Оптический вход SDI и ASI
