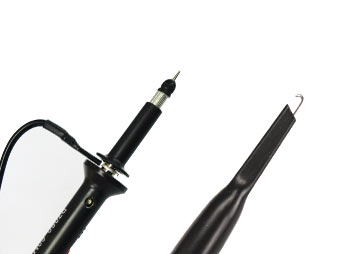

SA-060: Sonda atenuadora para osciloscopio (60 MHz)

SA-060: Sonda atenuadora para osciloscopio (60 MHz)

Sonda atenuadora de 60 MHz certificada para osciloscopios PROMAX con factor de atenuación x1 y x10.


Las sondas atenuadoras modulares para osciloscopios de PROMAX se incluyen de serie en los osciloscopios del catálogo y también se encuentran disponibles como accesorios opcionales. La activación del atenuador (x1 o x10) se realiza por medio de un conmutador fácilmente accesible en el cuerpo de la sonda.

Se conectan al osciloscopio con el terminal BNC y al circuito bajo prueba con un gancho de contracción. Permiten ajustar la compensación de baja frecuencia ayudándose de la señal de referencia del osciloscopio.

Las sondas atenuadoras incluyen muelles de recambio y anillos de color intercambiables para facilitar su identificación por el usuario.

ATENUACIÓN x1, x10
ANCHO DE BANDA MÁXIMO 60 MHz
RESISTENCIA DE ENTRADA
x1 1 MΩ ±2%
x10 10 MΩ ±2%
MÁXIMA TENSIÓN DE ENTRADA 600 V
PESO APROXIMADO 55 g
LONGITUD DEL CABLE (APROXIMADA) 120 cm

OD-603

OD-606

OD-610

OD-620

OD-624 B

OL-612
Ancho de banda 30 MHz 60 MHz 100 MHz 200 MHz 200 MHz 100 MHz
Muestreo 500 MS/s 500 MS/s 1 GS/s 1 GS/s 1 GS/s 2 GS/s
Canales 2+1 (externo) 2+1 (externo) 2+1 (externo) 2+1 (externo) 4 2+1 (externo)
Escala horizontal (s/div) 4 ns a 100 s/div, pasos de 1-2-4 5 ns a 100 s/div, pasos de 1-2-5 4 ns a 10 d/div, pasos de 1-2-4 2 ns a 1000 s/div, pasos de 1-2-5 1 ns a 1000 s/siv, pasos de 1-2-5 2 a 100 s/div, pasos de 1-2-5
Tiempo de subida ≤11 ns ≤5,8 ns ≤3,5 ns ≤3,5 ns ≤1,7 ns ≤3,5 ns
Trigger Flanco, Pulso, Vídeo, Pendiente Flanco, Pulso, Vídeo, Pendiente, Alternado Flanco, Pulso, Vídeo, Pendiente, Alternado Flanco, Pulso, Vídeo, Pendiente, Runt, Ventana, Cuenta atrás, Núm. Flanco, Lógica, I2C, SPI, RS-232, CAN Flanco, Pulso, Vídeo, Pendiente, Runt, Ventana, Cuenta atrás, Núm. Flanco, Lógica, I2C, SPI, RS-232, CAN Flanco, Pulso, Vídeo, Pendiente, Alternado
Pantalla TFT a color 8”, 800x600 píxeles 8”, 800x600 píxeles 8”, 800x600 píxeles 8”, 800x600 píxeles 8”, multi táctil 800x600 píxeles 8”, 640x480 píxeles
Longitud de registro 10 K 1 M (opcional 10 M) 10 M 40 M 40 M 2 M
Factor de atenuación de sonda 1x, 10x, 100x, 1000x 1x, 10x, 100x, 1000x 1x, 10x, 100x, 1000x 0,001x a 1000x, pasos de 1-2-5 0,001x a 1000x, pasos de 1-2-5 1x, 10x, 100x, 1000x
Conversor A/D 8 bits (2 canales simultáneos) 8 bits (2 canales simultáneos) 8 bits (2 canales simultáneos) 8 bits (2 canales simultáneos) 8 bits (4 canales simultáneos) 8 bits (2 canales simultáneos)
Sensibilidad vertical 5 mV a 10 V/div 2 mV a 10 V/div 2 mV a 10 V/div 1 mV a 10 V/div 1 mV a 10 V/div 2 mV a 10 V/div
Medida de cursor ΔV y ΔT entre cursores ΔV y ΔT entre cursores ΔV y ΔT entre cursores ΔV, ΔT, ΔV y ΔT entre cursores, auto-cursores ΔV, ΔT, ΔV y ΔT entre cursores, auto-cursores ΔV y ΔT entre cursores
Medidas automáticasVpp, Vpromedio, Vrms, Vmáx, Vmín, Vtop, Vbase, Vamp, Frecuencia, Periodo, Sobreimpulso, Preimpulso, Tiempo de subida, Tiempo de bajada, Retardo A→B (ascendente), Retardo A→B (descendente), +Width, -Width, +Duty, -Duty
Medidas automáticas adicionales (OD-620B/624B)Vrms, Fase, RMSciclo, RMScursor, Fase A→B (ascendente), Fase A→B (descendente), +Pulse count, -Pulse count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
Funciones matemáticas Suma, resta, multiplicación, división, FFT Suma, resta, multiplicación, división, FFT Suma, resta, multiplicación, división, FFT Suma, resta, multiplicación, división, FFT Suma, resta, multiplicación, división, FFT Suma, resta, multiplicación, división, FFT
Funciones matemáticas adicionales (OD-620/624B)FFTrms, FFT, Integral, Diferencial, Raíz, Función personalizada, Filtro digital (paso bajo, paso alto, paso banda, rechazo banda)
Almacenamiento de formas de onda 15 formas de onda 15 formas de onda 15 formas de onda 100 formas de onda 100 formas de onda 4 formas de onda
Interfaces de comunicación USB host/device, LAN, RS-232 USB host/device, LAN, RS-232 USB host/device, LAN, RS-232 USB host/device, Trigger, LAN, VGA, RS-232 USB host/device, Trigger, LAN, VGA USB host/device, RS-232 (opcional)
Analizador lógico integrado × × × × × 1 GS/s, 100 MHz, 16 canales
