RANGERNeo + ATSC: Medidor de campo multifunción avanzado

RANGERNeo + ATSC: Medidor de campo multifunción avanzado

Medidor de Campo avanzado para instaladores expertos. Con webControl para control remoto, espectrograma, más de 4 horas de autonomía, opciones para fibra óptica y GPS, y todas las funciones del RANGER Neo Lite ATSC.


El RANGER Neo + ATSC es un Medidor de Campo y Analizador de Espectros avanzado que forma parte de una nueva clase de analizadores multifunción para TV, Satélite, CATV y WIFI.

Están diseñados para facilitar la labor de los instaladores expertos más allá de sus competencias clásicas en la instalación y mantenimiento de redes, para superar con éxito los retos que plantea el mundo de las comunicaciones inalámbricas y las nuevas plataformas de vídeo.

La descodificación HEVC H.265 y las excepcionales capacidades de su analizador de espectros son el corazón del medidor de campo RANGER Neo + ATSC, junto a su gran número de funciones como análisis de WiFi (incluyendo visualización del espectro real), compatibilidad con LNB de banda ancha (wide band LNB), diagrama de constelación, análisis dinámico de ecos, etc. Todo ello en un equipo muy compacto y ligero (1600 gr) ideal para trabajo de campo.

PRUEBA EL CONTROL REMOTO DE LOS EQUIPOS

  • La contraseña es Password. Al terminar, usa CONFIG > LOGOUT para liberar el sistema para otro usuario.
  • El sistema admite un usuario cada vez. Si está ocupado, espera unos minutos.
  • ATSC, DVB-C2/S2, DSS, Dolby Digital Plus
  • Súper analizador de espectros con Triple división de pantalla
  • Pantalla táctil
  • Descodificación HEVC H.265
  • Compatibilidad con LNB de banda ancha (wbLNB)
  • Analizador Wi-Fi
  • Control remoto con webControl
  • Espectrograma
  • Ampliable con Fibra Óptica y GPS
  • Autonomía superior a 4 horas

MODOS DE FUNCIONAMIENTO Funcionamiento híbrido: Pantalla táctil de 7” o teclado convencional
ESTÁNDARES DIGITALES
  • ATSC
  • DVB-T, DVB-T2, ISDB-T
  • DVB-S, DVB-S2, DVB-S2 Multistream
  • DVB-C, QAM Annex B
  • DSS, ACM / VCM / CCM
CODECS DE VÍDEO MPEG-2, MPEG-4 H.264, HEVC H.265
CODECS DE SONIDO MPEG-1, MPEG-2, HE-AAC, Dolby Digital, Dolby Digital Plus

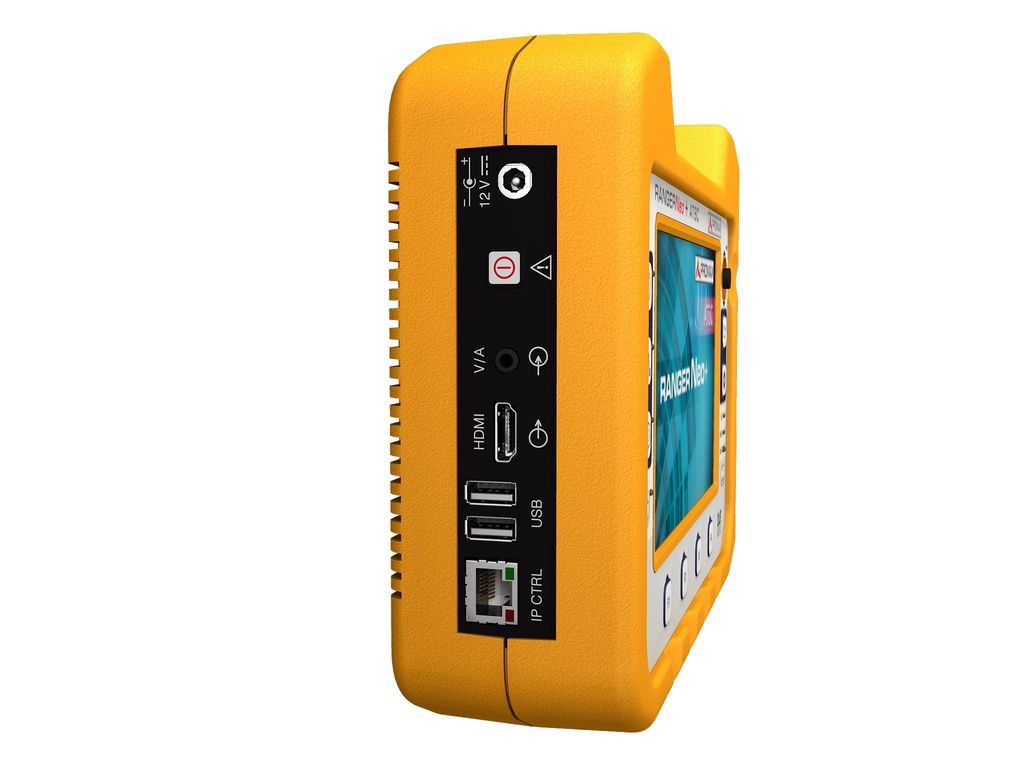

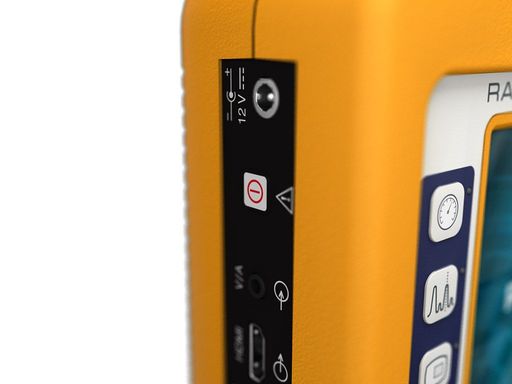

ENTRADAS Y SALIDAS
  • Conector RF Universal 75 Ω
  • Salida HDMI™
  • Entrada IP para control remoto
  • Entrada de Vídeo/Audio analógico
  • 2xUSB para transferencia de datos y módulo GPS
FUNCIONES
  • Espectrograma
  • Diagrama de constelación
  • LTE
  • Streaming de Audio/Vídeo
  • SCAN + TILT
  • StealthID (identificación instantánea de parámetros de la señal)
  • PLS (Physical Layer Scrambling)
  • Analizador de espectros ultra rápido (barrido de 70 ms) con retención de picos
  • 4K Frame grabber
  • Descodificación y medida de radio FM RDS
  • Capturas de pantalla y Datalogger para informes de medida
  • Wideband LNB
  • WiFi 2,4 GHz
  • LTE 1,8 GHz
  • OTT
  • Grabación de servicios
  • DVB-S2 multistream
  • Monitorización de señal
  • Intensidad de campo
  • Planificador de tareas
  • webControl
  • Atenuación de shoulder
  • Beacon-Flyaways SNG y VSAT
RESOLUCIÓN DE ANCHO DE BANDA
  • 100, 200 kHz
  • 1 MHz
OPCIONES
  • Análisis de cobertura GPS
  • Montaje en Rack 19” 4U: 482 (An.) x 178 (Al.) x 205 (Pr.) mm
  • Medidor Óptico Selectivo + Conversor Óptico-RF + WiFi 5 GHz + LTE 2,6 GHz + Entrada RF 6 GHz
  • WiFi 5 GHz + LTE 2,6 GHz + Entrada RF 6 GHz
CONEXIÓN A PC (vía interfaz ethernet)
  • NetUpdate 4 (software gratuito)
  • Actualizaciones gratuitas y automáticas
  • Control remoto (webControl)
  • Tablas de canales personalizadas
  • Informes de medida y capturas de pantalla
  • Streaming de Audio/Vídeo

TVHUNTER+

SATHUNTER+

HD RANGER UltraLite

HD RANGER ECO

RANGER Neo Lite

RANGER Neo +

RANGER Neo 2

RANGER Neo 3

RANGER Neo 4

ATLAS NG
ESTÁNDARES DE RADIODIFUSIÓN DIGITAL
DVB-T/T2 (seg. versión) ×
DVB-T2 Lite ×
DVB-S/S2 ×
DVB-S2 Multistream × × ×
DVB-S2× × × × × × × × × ×
DSS ×
ISDB-T/Tb (seg. versión) × × ×
ATSC 3.0 × × × × × × × × ×
ACM / VCM / CCM × × × ×
MPEG-TS × × × × × ×
DVB-T2-MI × × × × × × ×
CODECS DE SONIDO
MPEG-1, MPEG-2, HE-AAC, Dolby Digital Plus × ×
CODECS DE VÍDEO
MPEG-1, MPEG-2, H.264 × ×
H.265 (HEVC) × × × ×
ENTRADAS Y SALIDAS
Entrada RF universal 75 Ω × × × × × x
Entrada RF universal 50/75 Ω × × × ×
Entrada tipo N 50 Ω × × × ×
Salida HDMI™ × × × ×
Entrada IP × × × ×
Entrada V/A analógica × × × ×
USB
Entrada/Salida ASI-TS × × × × × ×
Entrada IPTV Multicast × × × × × ×
Slot Common Inteface × × × × × ×
Entrada 1 PPS × × × × × × ×
Slot conector SFP+ × × × × × × × × ×
Salida estéreo para auriculares × × × × × × × × ×
FUNCIONES
TVHUNTER+ y SATHUNTER+Analizador de espectros, Medida Numérica, Medida gráfica, 50 puntos de detección
Funciones - - Constelación, LTE 1,6 GHz, Ecos dimámicos, StealthID, PLS, Espectro ultra rápido, 4K Frame grabber, MAX/MIN hold, FM RDS, Captura de pantalla, Datalogger, Beacon/Flyaways para SNG y VSAT, Wideband LNB, WiFi 2,4 GHz, LTE, OTT, Grabación de servicios, Intensidad de campo, Planificador de tareas
Funciones adicionales - - Constelación, LTE 1,6 GHz, Ecos dimámicos, StealthID, PLS, Espectro ultra rápido, MAX/MIN hold, Captura de pantalla, Datalogger, Beacon/Flyaways para SNG y VSAT, LTE, Grabación de servicios, Intensidad de campo, Planificador de tareas, Detección H.265 también incluye:
Grabación de servicios
también incluye:
4K frame grabber, FM RDS, Wideband LNB, Wifi 2,4 GHz, OTT
también incluye:
Merograma, Espectrograma, Monitorización de señal, Control remoto, MER por portadora, Streaming de audio/vídeo, SCAN, TILT, Atenuación de shoulder
también incluye:
Grabación de TS, Análisis de TS, IPTV multicast
también incluye:
Network delay (DVB), Análisis de DVB-T2-MI
también incluye:
Descodificador 4K
también incluye:
diagrama de ojo, Grabación ALP, Deriva de frecuencia de portadora, Análisis de 4 streams simultáneos IPTV
ANALIZADOR DE ESPECTROS
Margen (terrestre) 170 a 850 MHz × 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 MHz a 6 GHz
Margen (satélite) × 950 a 2150 MHz 950 a 2150 MHz 950 a 2150 MHz 250 a 2500 MHz 250 a 2500 MHz 250 a 2500 MHz 250 a 2500 MHz 250 a 2500 MHz 5 MHz a 6 GHz
Margen de medida 40 a 100 dBµV 40 a 110 dBµV 20 a 120 dBµV 20 a 120 dBµV 10 a 130 dBµV 10 a 130 dBµV 10 a 130 dBµV 10 a 130 dBµV 10 a 130 dBµV N/D
ANCHOS DE BANDA DE RESOLUCIÓN
2 kHz (terrestre) × × × × × ×
10/20/30/40 kHz × × × × × ×
100 kHz × ×
200 kHz × × × ×
1 MHz × × × × × ×
AUTONOMIA 5 h 80 min 2 h 2 h 2h 4 h 4 h 4 h 4 h 4 h
