RANGER mini: Medidor de campo para RF, CATV, DOCSIS y fibra óptica

RANGER mini: Medidor de campo para RF, CATV, DOCSIS y fibra óptica
RANGER mini: Medidor de campo para RF, CATV, DOCSIS y fibra óptica
RANGER mini: Medidor de campo para RF, CATV, DOCSIS y fibra óptica
RANGER mini: Medidor de campo para RF, CATV, DOCSIS y fibra óptica
RANGER mini: Medidor de campo para RF, CATV, DOCSIS y fibra óptica
RANGER mini: Medidor de campo para RF, CATV, DOCSIS y fibra óptica

RANGER mini: Medidor de campo para RF, CATV, DOCSIS y fibra óptica

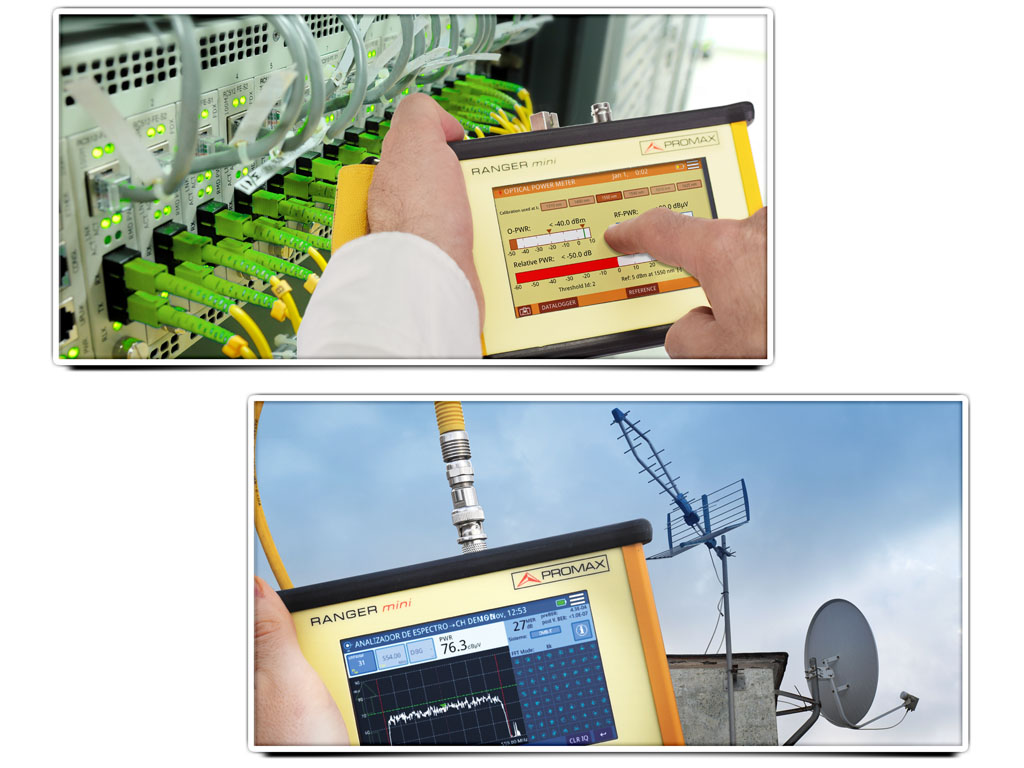

Apuntar antenas terrestres y parábolas, analizar DOCSIS e instalar fibra óptica. El medidor de campo “todo en uno” más económico para RF, CATV y fibra óptica con pantalla táctil.


Folleto

Manual

El medidor de campo ultra compacto RANGER mini está diseñado para la instalación de antenas y sistemas de recepción de TV y Satélite, es compatible con los estándares DVB-T/T2, ISDB-T y DVB-S/S2. Se puede utilizar para diagnosticar redes CATV e incluye medidas analógicas y en radio FM.

El RANGER mini también incluye de forma opcional un analizador de fibra óptica que incluye un conversor óptico a RF que resulta perfecto para redes HFC.

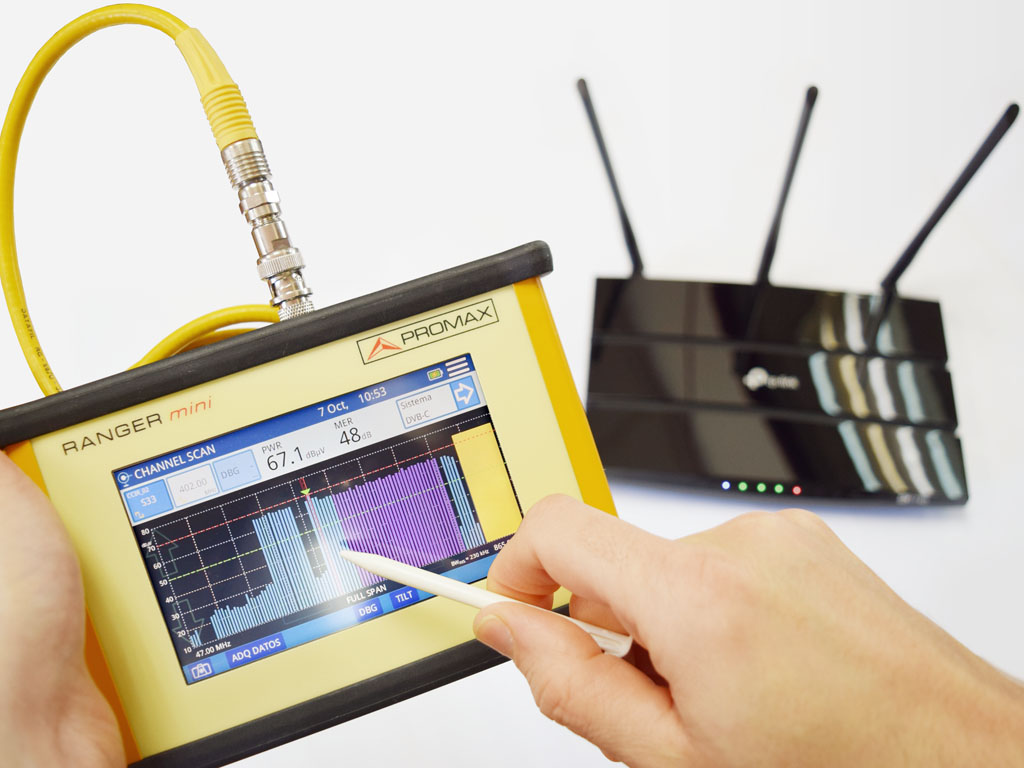

El medidor de campo ultra compacto RANGER mini y su analizador de espectros permite tocar un canal de TV en su pantalla táctil y acceder a sus medidas de calidad. Sin más complicaciones. El RANGER mini es pequeño, muy manejable y extraordinariamente ligero. Está reforzado para soportar impactos y condiciones adversas durante su uso como equipo de campo.

  • Medidas de calidad: Incluye medidas de potencia, MER, preBER y postBER en una única pantalla junto al diagrama de constelación que permite evaluar la calidad de recepción de un simple vistazo.
  • Alimentación LNB: El instrumento puede alimentar equipos a 13 V, 18 V y enviar pulsos de 22 kHz.
  • Multi estándar: Se puede utilizar en prácticamente cualquier lugar del mundo.
  • Incluye datalogger: Para tomar medidas automáticamente que permitan analizar el rendimiento de redes extensas.
  • Compatible con la banda DOCSIS. Incluye medidas QAM y analógicas.
  • Conversor óptico a RF integrado opcional.

SINTONIA De 5 a 2700 MHz (por frecuencia o por canal)
RESOLUCIÓN DE ANCHO DE BANDA 230 kHz o 2 MHz
UNIDADES dBmV, dBµV, dBm
ALIMENTACIÓN LNB 13 V, 18 V, señal de 22 kHz
CANALIZACIONES CCIR, EIA, HRC, IRC, OIRL, FCC
(hasta 10 estándar y 30 de usuario)
ESTÁNDARES Y MEDIDAS (analógicas)
Terrestre y TV analógica Nivel, A/V, C/N
CATV analógica CSO, CTB, HUM
FM Nivel, Demodulación de portadora de sonido
ESTÁNDARES Y MEDIDAS (digitales)
Terrestre DVB-T Potencia, MER, preBER, VBER, Constelación
Terrestre DVB-T2 Potencia, MER, preBER, LBER, Constelación
ISDB-T Potencia, MER, preBER, LBER, Constelación
Satélites DVB-S, DVB-S2 Potencia, MER, preBER, LBER, Constelación
CATV
  QAM Annex A, QAM Annex B Potencia, MER, preBER, postBER, Constelación
  DOCSIS 2.0, DOCSIS 3.0 Potencia, MER (sobre canales QAM), BER, Constelación, Análisis canal de subida (upstream)
  DOCSIS 3.1 Potencia, MER (estimado COFDM), Constelación, Análisis canal de subida (upstream)
FIBRA ÓPTICA (opcional)
Banda óptica De 1100 a 1700 nm
Medidor de potencia óptica Calibrado a 1310, 1490, 1550 y 1625 nm
Conversor óptico a RF Conversión a banda RF de 45 MHz a 1700 MHz
Herramientas de medida Analizador de espectros, SCAN, TILT, Analizador DOCSIS downstream
FUNCIONES SCAN, TILT, Voltaje de entrada, Medidor de potencia RF

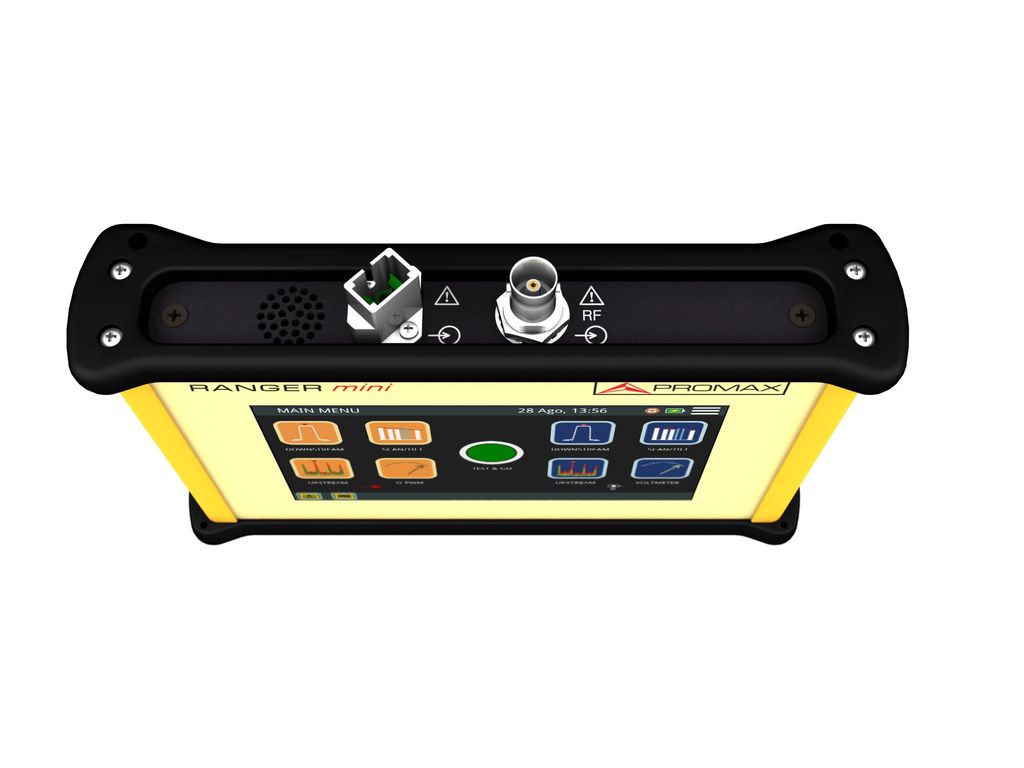

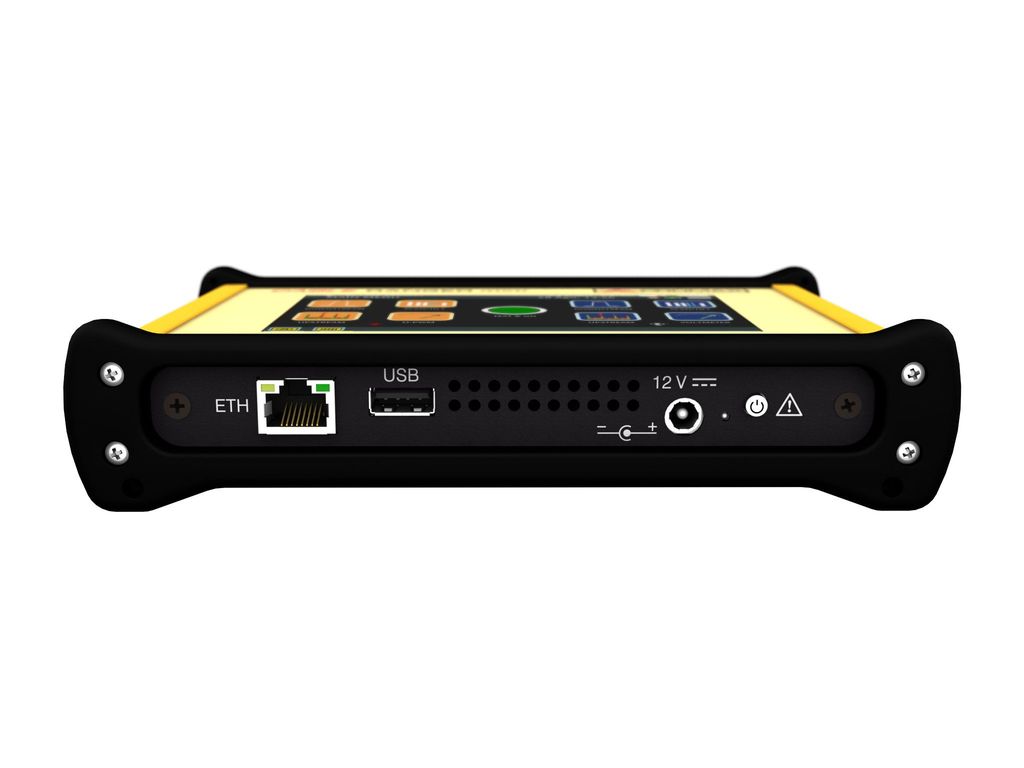

ENTRADAS Y SALIDAS RF, USB, Ethernet, Almentación
PANTALLA 5” TFT LCD táctil
AUTONOMÍA Superior a 4 horas en modo continuo
CARACTERÍSTICAS MECÁNICAS
Dimensiones 177 (An.) x 117 (Al.) x 30 (Pr.) mm
Peso 700 gr

TVHUNTER+
SATHUNTER+
TV EXPLORER NG
HD RANGER UltraLite
HD RANGER ECO
RANGER Neo Lite
RANGER Neo +
RANGER Neo 2
RANGER Neo 3
ATLAS NG
ESTÁNDARES DE RADIODIFUSIÓN DIGITAL
DVB-T/T2 (seg. versión) × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-T2 Lite ✓ × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-S/S2 × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-S2 Multistream × × ✓ × ✓ ✓ ✓ ✓ ✓ ✓
DVB-S2x × × opcional × × × × × × opcional
DSS × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
ISDB-T/Tb (seg. versión) × ✓ × × ✓ ✓ ✓ ✓ ✓
ATSC 3.0 × × opcional × × × × × × ✓
ACM / VCM / CCM × × ✓ × × ✓ ✓ ✓ ✓ ✓
MPEG-TS × × ✓ × × × × ✓ ✓ ✓
DVB-T2-MI × × ✓ × × × × × ✓ ✓
DESCODIFICADOR 4K × × ✓ × × Frame grabber Frame grabber Frame grabber Frame grabber ✓
PROTOCOLOS ST 2110 y SRT × × × × × × × × × ✓
CODECS DE SONIDO
MPEG-1, MPEG-2, HE-AAC, Dolby Digital Plus × × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
CODECS DE VÍDEO
MPEG-1, MPEG-2, H.264 × × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
H.265 (HEVC) × × ✓ × × ✓ ✓ ✓ ✓ ✓
ENTRADAS Y SALIDAS
Entrada RF universal 75 Ω ✓ ✓ × ✓ ✓ × × × × x
Entrada RF universal 50/75 Ω × × ✓ × × ✓ ✓ ✓ ✓ ✓
Entrada tipo N 50 Ω × × × × × ✓ ✓ ✓ ✓ ✓
Salida HDMI™ × × ✓ × × ✓ ✓ ✓ ✓ ✓
Entrada IP × × × × × ✓ ✓ ✓ ✓ ✓
Entrada V/A analógica × × ✓ × × ✓ ✓ ✓ ✓ ✓
USB ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
Entrada/Salida ASI-TS × × × × × × × ✓ ✓ ✓
Entrada IPTV Multicast × × × × × × × ✓ ✓ ✓
Slot Common Interface × × × × × × × ✓ ✓ ✓
Entrada 1 PPS × × × × × × × × ✓ ✓
Slot conector SFP+ × × × × × × × × × ✓
Salida estéreo para auriculares × × ✓ × × × × × × ✓
FUNCIONES
TVHUNTER+ y SATHUNTER+Analizador de espectros, Medida Numérica, Medida gráfica, 50 puntos de detección
Funciones - -Constelación, LTE 1,6 GHz, Ecos dimámicos, StealthID, PLS, Espectro ultra rápido, MAX/MIN hold, FM RDS, Captura de pantalla, Datalogger, Beacon/Flyaways para SNG y VSAT, Wideband LNB, WiFi 2,4 GHz, LTE, OTT, Grabación de servicios, Intensidad de campo, Planificador de tareas
Funciones adicionales - - Constelación, LTE 1,6 GHz, Ecos dimámicos, StealthID, PLS, Espectro ultra rápido, MAX/MIN hold, Capturas de pantalla, Datalogger, LTE, Grabación de TS, Planificador de tareas, FM RDS (opcional), Wideband LNB, WiFi 2,4 GHz, Merograma, Espectrograma, Control remoto, MER por portadora, Medidor óptico en toda la banda Constelación, LTE 1,6 GHz, Ecos dimámicos, StealthID, PLS, Espectro ultra rápido, MAX/MIN hold, Captura de pantalla, Datalogger, Beacon/Flyaways para SNG y VSAT, LTE, Grabación de servicios, Intensidad de campo, Planificador de tareas, Detección H.265 también incluye:
FM RDS, Wideband LNB, Wifi 2,4 GHz, OTT		 también incluye:
Merograma, Espectrograma, Monitorización de señal, Control remoto, MER por portadora, Streaming de audio/vídeo, SCAN, TILT, Atenuación de shoulder		 también incluye:
Grabación de TS, Análisis de TS, IPTV multicast		 también incluye:
Network delay (DVB), Análisis de DVB-T2-MI
ANALIZADOR DE ESPECTROS
Margen (terrestre) 170 a 850 MHz × 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 MHz a 6 GHz
Margen (satélite) × 950 a 2150 MHz 950 a 2150 MHz 950 a 2150 MHz 950 a 2150 MHz 250 a 2500 MHz 250 a 2500 MHz 250 a 2500 MHz 250 a 2500 MHz 5 MHz a 6 GHz
Margen de medida 40 a 100 dBµV 40 a 110 dBµV 20 a 130 dBµV 20 a 120 dBµV 20 a 120 dBµV 10 a 130 dBµV 10 a 130 dBµV 10 a 130 dBµV 10 a 130 dBµV N/D
ANCHOS DE BANDA DE RESOLUCIÓN
2 kHz (terrestre) × × × × × × × ✓ ✓ ✓
10/20/30/40 kHz × × × × × × × ✓ ✓ ✓
100 kHz × × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
200 kHz × × × ✓ × × ✓ ✓ ✓ ✓
1 MHz × × × × × × × ✓ ✓ ✓
AUTONOMIA 5 h 80 min 4 h 2 h 2 h 2h 4 h 4 h 4 h 4 h
