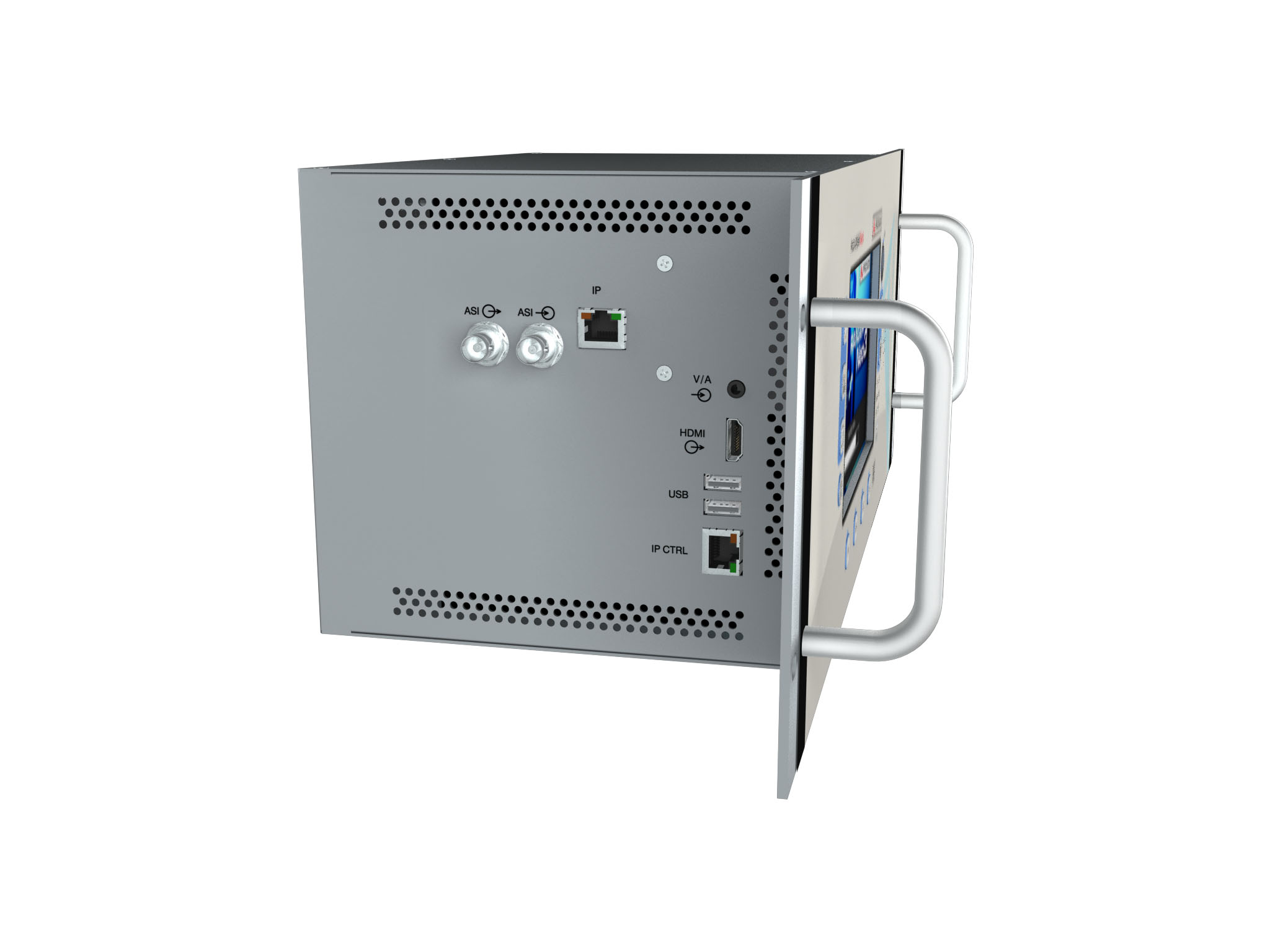

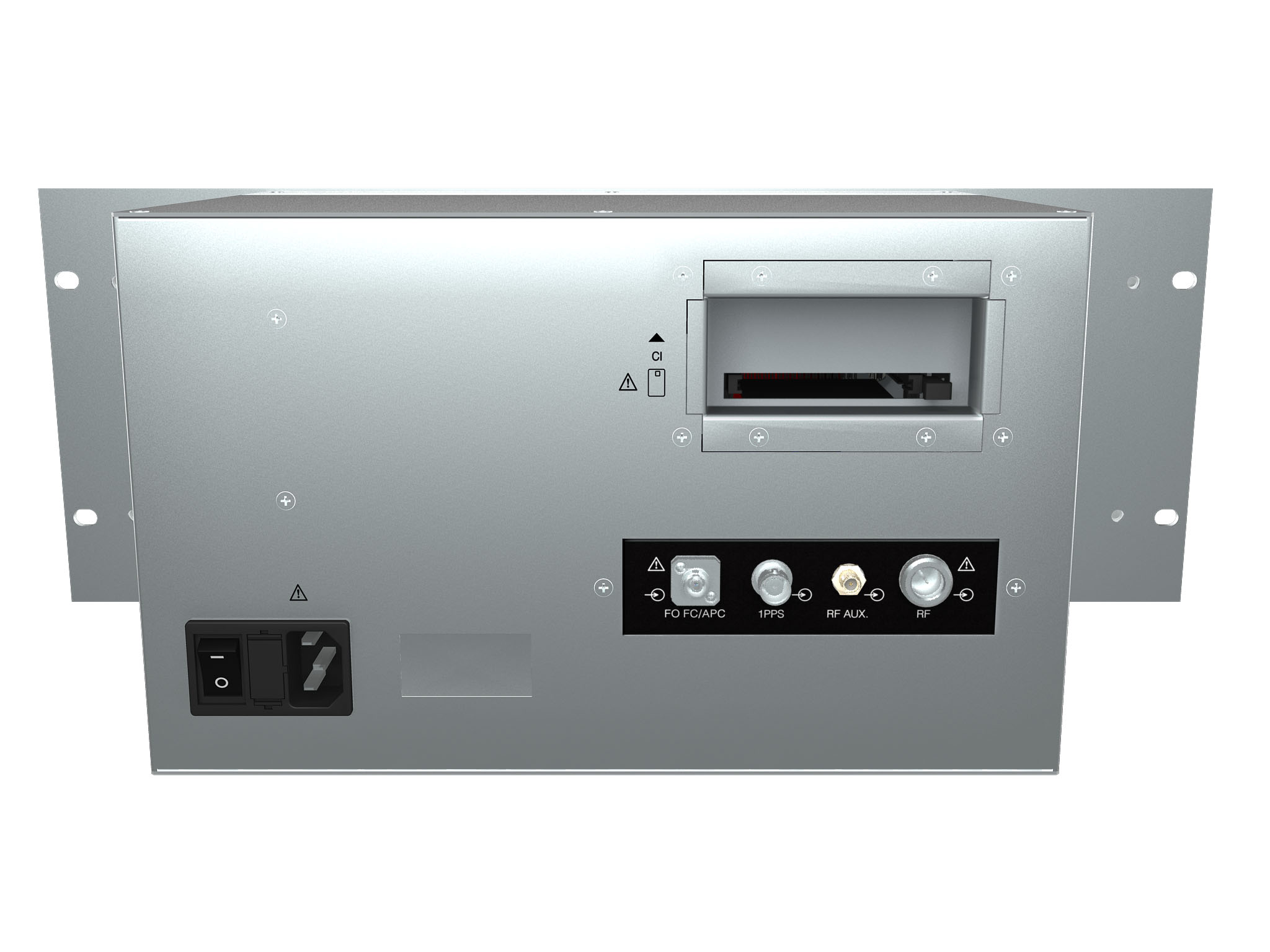

RANGERNeo Rack 3: Medidor de campo de gama alta en rack 19”

RANGERNeo Rack 3: Medidor de campo de gama alta en rack 19”

Medidor de Campo profesional para instaladores expertos e ingenieros de broadcast. Con Network Delay Margin, análisis T2-MI, GPS para drive test, radio digital DAB/DAB+ y todas las funciones del RANGER Neo Rack 2 ATSC.


El RANGER Neo Rack 3 es un Medidor de Campo y Analizador de Espectros profesional que forma parte de una nueva clase de analizadores multifunción para TV, Satélite, CATV y WIFI.

Están diseñados para facilitar la labor de los instaladores expertos y los ingenieros de broadcast más allá de sus competencias clásicas en la instalación y mantenimiento de redes, para superar con éxito los retos que plantea el mundo de las comunicaciones inalámbricas y las nuevas plataformas de vídeo.

La descodificación HEVC H.265 y las excepcionales capacidades de su analizador de espectros son el corazón del medidor de campo RANGER Neo Rack 3, junto a su gran número de funciones como análisis de WiFi (incluyendo visualización del espectro real), compatibilidad con LNB de banda ancha (wide band LNB), diagrama de constelación, análisis dinámico de ecos, etc. Todo ello en un equipo muy compacto y ligero, ideal para el trabajo de campo.

PRUEBA EL CONTROL REMOTO DE LOS EQUIPOS

  • La contraseña es Password. Al terminar, usa CONFIG > LOGOUT para liberar el sistema para otro usuario.
  • El sistema admite un usuario cada vez. Si está ocupado, espera unos minutos.
  • DVB-T2/C2/S2, DSS, Dolby Digital Plus
  • ISDB-T/Tb
  • Network Delay (DVB)
  • Análisis del T2-MI
  • GPS para análisis de cobertura
  • Radio digital DAB / DAB+
  • Analizador IPTV
  • Filtros de alta resolución
  • Entrada y salida TS-ASI
  • Slot para módulos Common Interface
  • Analizador, Grabador y Reproductor de TS
  • Súper analizador de espectros con Triple división de pantalla
  • Análisis dinámico de ecos
  • Pantalla táctil
  • Descodificación HEVC H.265
  • Compatibilidad con LNB de banda ancha (wbLNB)
  • Analizador Wi-Fi
  • Control remoto con Web Server
  • Merograma y Espectrograma
  • Ampliable con webControl

MONTAJE EN RACK 19” 4U 482 (An.) x 178 (Al.) x 238,7 (Pr.) mm
MODOS DE FUNCIONAMIENTO Funcionamiento híbrido: Pantalla táctil de 7” o teclado convencional
ESTÁNDARES DIGITALES
  • DVB-T, DVB-T2, DVB-T2 lite
  • DVB-T2-MI (Gateway to modulator)
  • DVB-C, DVB-C2
  • DVB-S, DVB-S2, DVB-S2 multistream
  • ISDB-T/Tb
  • DSS, ACM/VCM/CCM
  • MPEG-TS
CODECS DE VÍDEO MPEG-2, MPEG-4 H.264, HEVC H.265
CODECS DE SONIDO MPEG-1, MPEG-2, HE-AAC, Dolby Digital, Dolby Digital Plus
ENTRADAS Y SALIDAS
  • Conector RF Universal 75 Ω
  • Entrada y salida ASI-TS
  • Entrada IPTV UDP/RTP RJ45 Ethernet 1 Gbps
  • Salida HDMI™
  • Entrada IP para control remoto
  • Entrada de Vídeo/Audio analógico
  • Slot para módulos Common Interface
  • Entrada 1 pps
  • 2xUSB para transferencia de datos y módulo GPS
FUNCIONES
  • 4K frame grabber
  • Análisis de cobertura GPS
  • Network delay (DVB)
  • Análisis de DVB-T2-MI
  • Grabación de TS
  • Análisis de TS
  • Medidas y descodificación de IPTV multicast
  • Merograma
  • Espectrograma
  • Monitorización de señal
  • Control remoto (webControl)
  • MER por portadora
  • Streaming de audio/vídeo
  • SCAN + TILT
  • Atenuación de Shoulder
  • Diagrama de constelación
  • Prueba de interferencia LTE
  • Análisis de ecos dinámicos
  • StealthID (identificación instantánea de parámetros de la señal)
  • PLS (Physical Layer Scrambling)
  • Analizador de espectros ultra rápido (barrido 70 ms)
  • MAX y MIN hold
  • Descodificación y medida de radio FM RDS
  • Capturas de pantalla y Datalogger para informes
  • Beacon-Flyaways para SNG y VSAT
  • Wideband LNB
  • WiFi 2,4 GHz
  • LTE 1,8 GHz
  • OTT
  • Grabación de servicios
  • Intensidad de campo
  • Planificador de tareas
RESOLUCIÓN DE ANCHO DE BANDA
  • 2, 10, 20, 30, 40, 100, 200 kHz
  • 1 MHz
OPCIONES
  • Analizador avanzado DAB/DAB+
  • Analizador avanzado FM
  • OPM + Conversor Óptico-RF + WiFi 5 GHz + LTE 2,6 GHz + Ent. RF 6 GHz
  • WiFi 5 GHz + LTE 2,6 GHz + Entrada RF 6 GHz
CONEXIÓN A PC (vía interfaz ethernet)
  • NetUpdate 4 (software gratuito)
  • Actualizaciones gratuitas y automáticas
  • Control remoto (webControl)
  • Streaming Audio/Vídeo
  • Tablas de canales personalizadas
  • Informes de medida y capturas de pantalla
