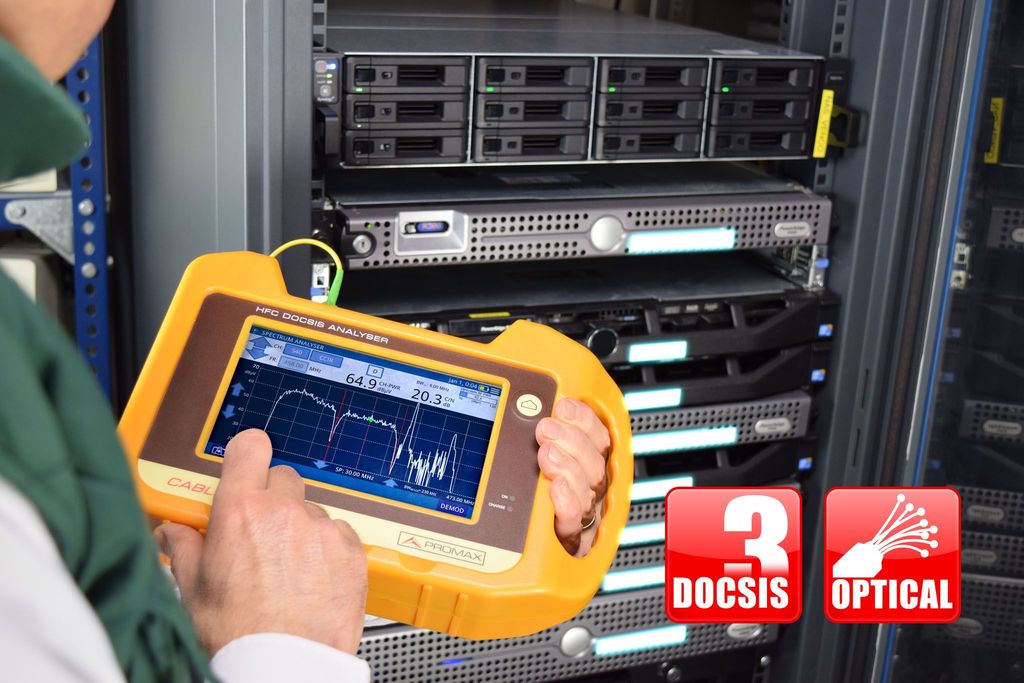

CABLE RANGER: Analizador híbrido DOCSIS y HFC con pantalla táctil

CABLE RANGER: Analizador híbrido DOCSIS y HFC con pantalla táctil

El CABLE RANGER es la última incorporación a nuestro catálogo de analizadores CATV. Es un analizador híbrido para redes DOCSIS 3.0/3.1 y HFC (ópticas).


El CABLE RANGER es la última incorporación a nuestro catálogo de analizadores CATV. Es un analizador híbrido para redes DOCSIS y HFC (ópticas).

Las redes HFC cada vez usan más y más la fibra óptica. El CABLE RANGER incluye una entrada para medidas ópticas que permite a los técnicos de campo no solo llevar a cabo medidas de potencia óptica, sino que gracias al conversor óptico a RF que incorpora también les permite tomar todas las medidas de RF relacionadas con RFoG (Radiofrequency Over Glass - Radiofrecuencia sobre Fibra). En este modo la medida de potencia óptica se muestra junto al resto de medidas.

RFoG se está popularizando entre los operadores de CATV porque les permite beneficiarse de las ventajas de la fibra óptica para competir con los proveedores de servicios FTTH.

El CABLE RANGER está diseñado para ser muy facil de utilizar a la vez que para brindar todas las medidas requeridas para trabajar con las complejas redes híbridas de cable coaxial DOCSIS 3.0/3.1 y fibra óptica que existen en la actualidad. El funcionamiento del CABLE RANGER es sencillo y está basado en un menú gráfico que se controla desde la pantalla táctil. Un botón de acceso directo “Home” le ayuda a regresar a la página principal del menú sin importar en qué función se esté usando.

ANALIZADOR DE ESPECTROS Cubre los requerimientos de RF DOCSIS 3.0 y DOCSIS 3.1
Frecuencia De 5 a 2700 MHz (resolución 10 kHz)
Ancho de banda de resolución 220 kHz / 2 MHz
CABLE MODEM INTEGRADO DOCSIS 3.0
DOCSIS BONDING GROUP
Emulación de cable módem 8/4 canales
Sintonía Downstream 32 canales
MEDIDA DE NIVEL
Margen dinámico De -50 a -60 dBµV
Margen de medida 50 dB
ANÁLISIS DE CANALES DIGITALES
Banda de frecuencias De 10 a 2700 MHz
BER, MER, Potencia, Constelación DVB-C/C2, DVB-T, QAM Annex A/B/C, ISDB-T, J.382
ANÁLISIS DE CANALES SATÉLITE
Banda de frecuencias De 950 a 2150 MHz
BER, MER, Potencia, Constelación DVB-S, DVB-S2
Alimentación a LNB 13 V / 18 V
ENTRADA DE FIBRA ÓPTICA Incluida
Medidor de potencia óptica De 1100 a 1700 nm
Longitudes de onda calibradas 1310, 1490 y 1550 nm
ANÁLISIS DE CANALES ANALÓGICOS
Banda de frecuencias De 10 a 2700 MHz
Medidas Nivel, C/N, CTB-CSO, HUM, Demodulación de sonido FM

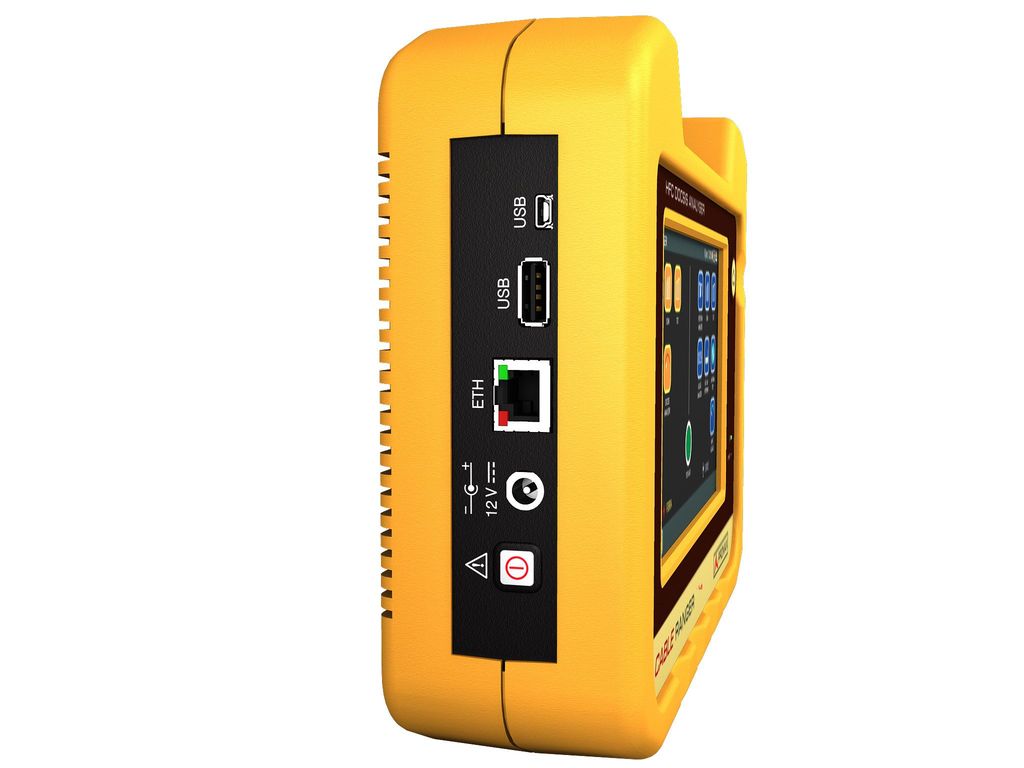

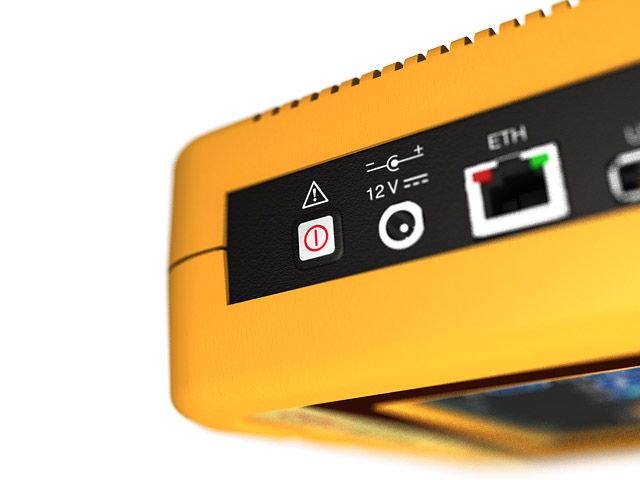

ENTRADAS Y SALIDAS
  • Conector de entrada de RF Tipo F, reemplazable
  • SC-APC (Fibra óptica)
  • Ethernet
  • USB, mini-USB
FUNCIONES
  • Adquisición de Datos
  • Test & Go
  • Scan
  • Hum
  • Navegador Web
  • Tilt
  • Test IPTV, VOIP
  • Capturas de pantalla
  • Medida de la tensión de entrada
  • Medida de la Potencia RF
  • Generador de Test Upstream
  • Analizador de Espectros de Upstream
  • Grupo DOCSIS Bonding
  • Ranging Process
  • Registering Process
  • Plan de canales: Estándar hasta 10, personalizado hasta 30
  • Medidor de Potencia Óptica
  • Conversor Óptico a RF
