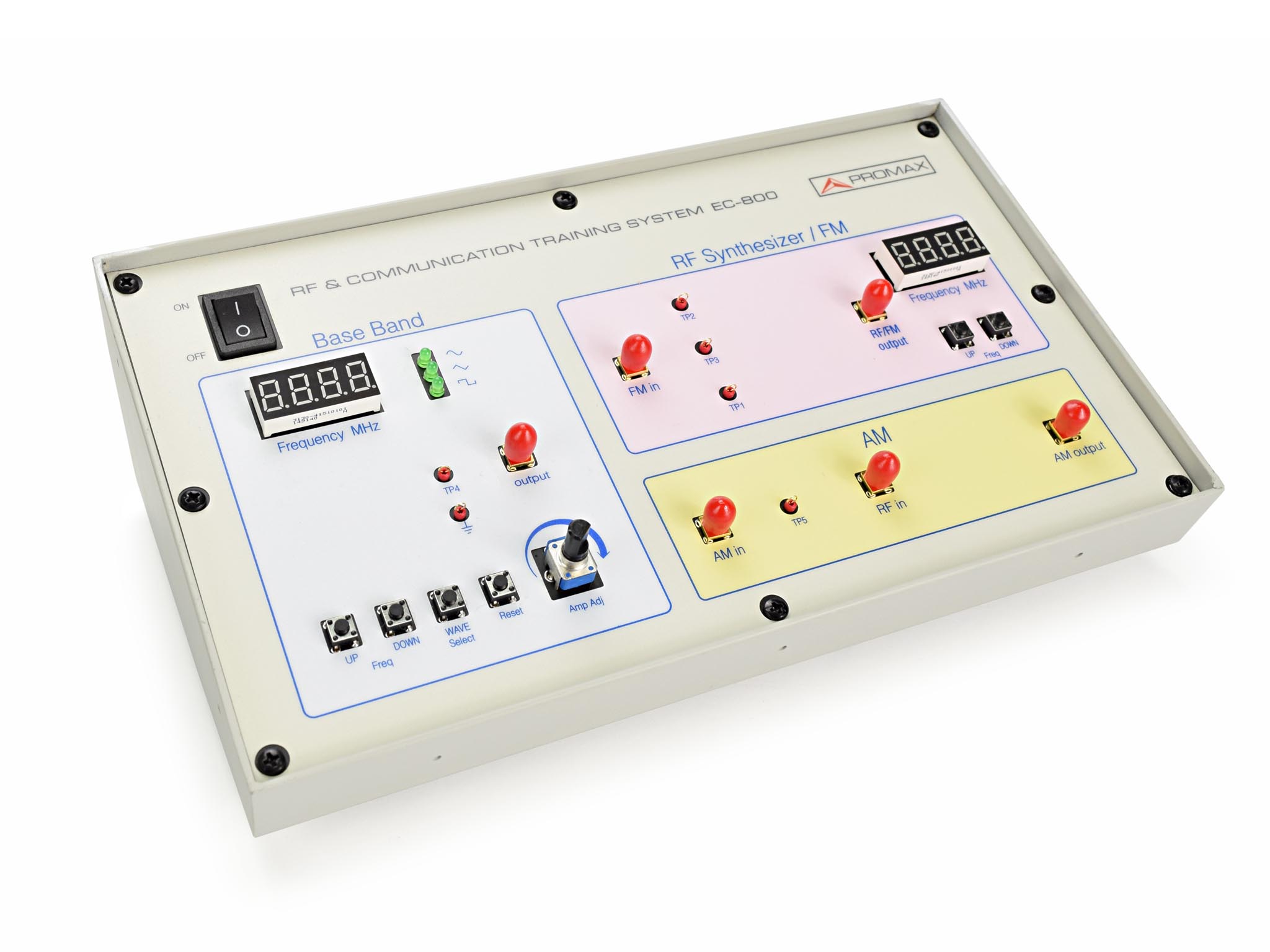

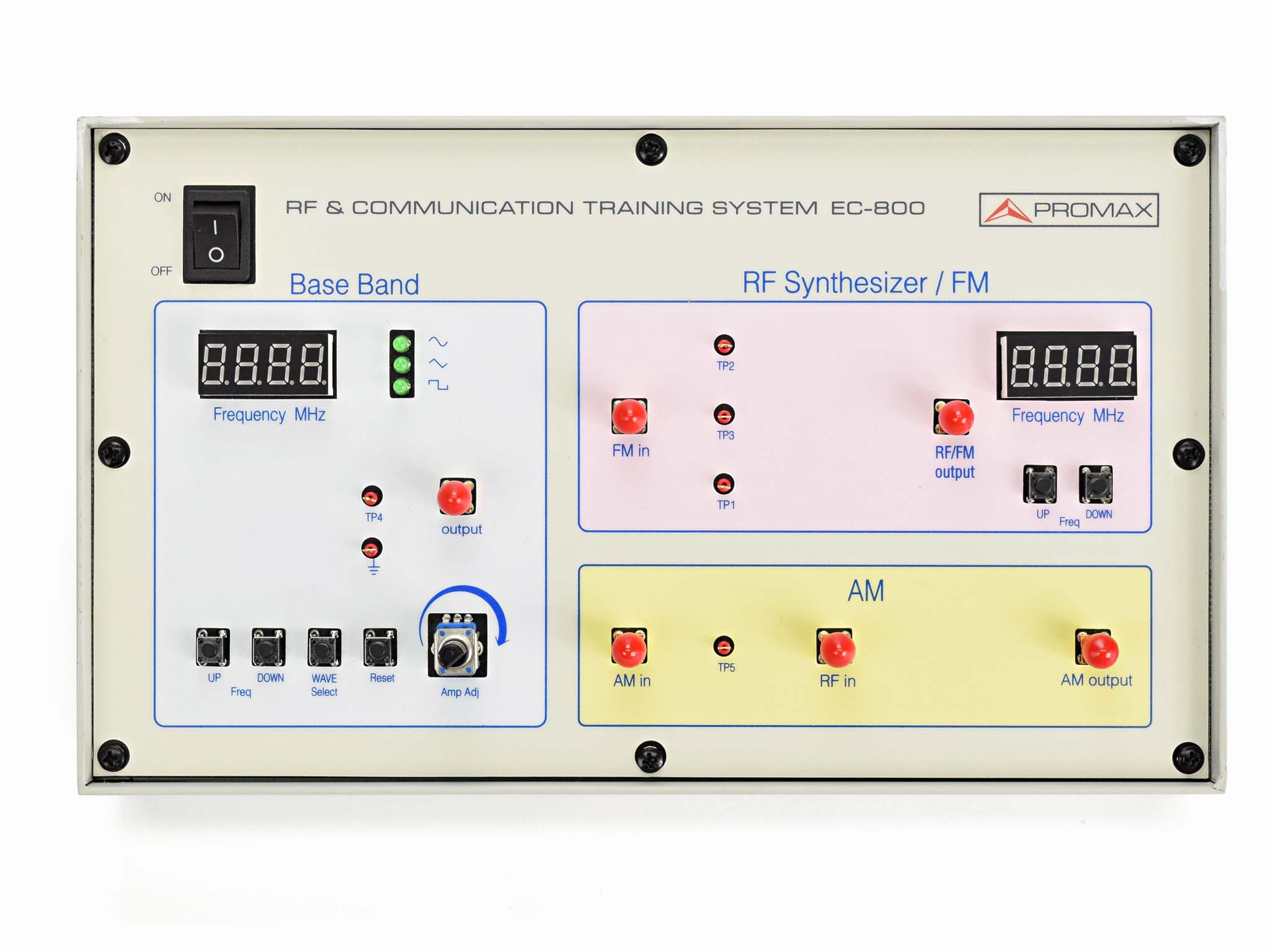

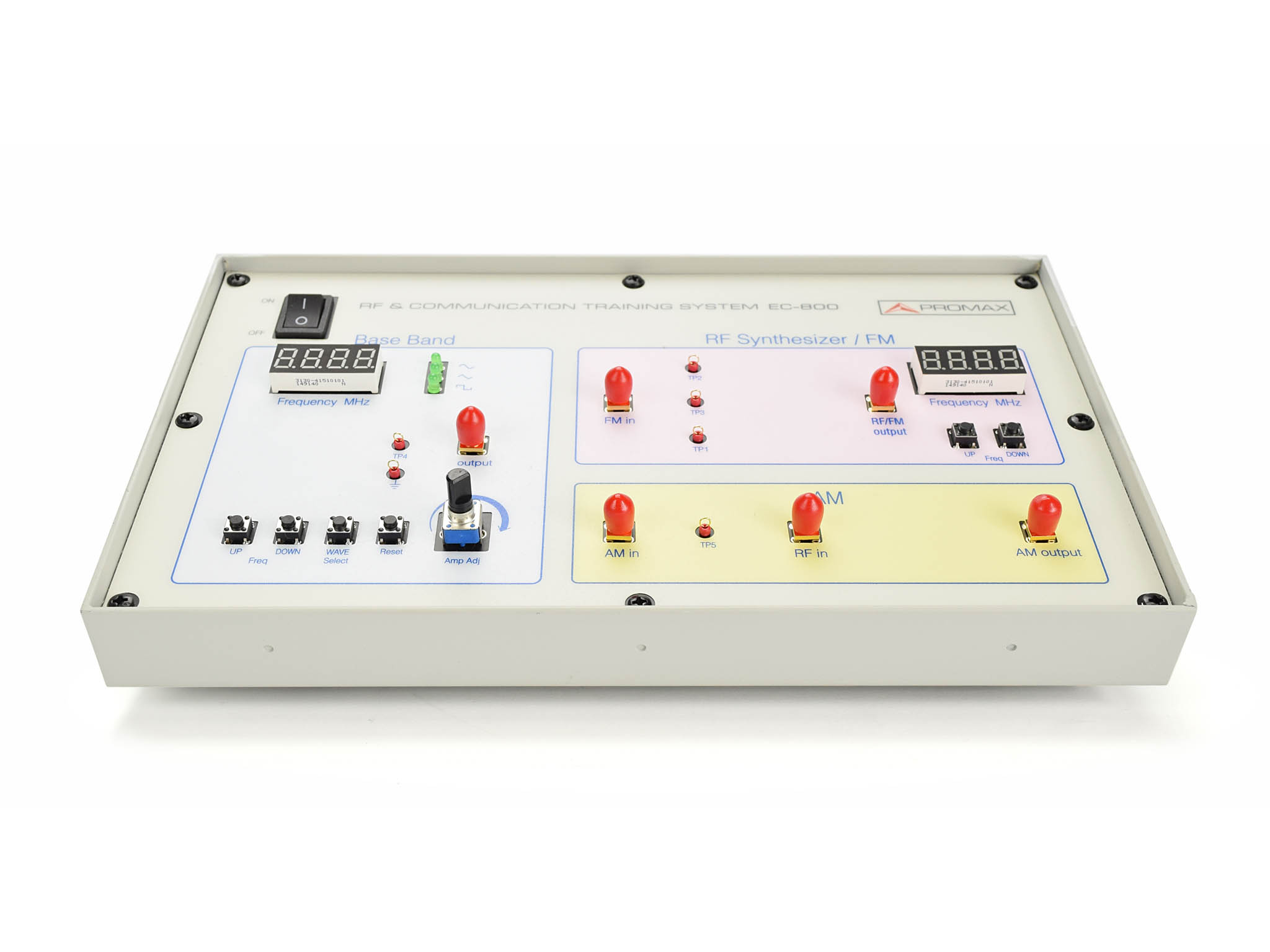

EC-800: Entrenador básico de comunicaciones y RF

EC-800: Entrenador básico de comunicaciones y RF

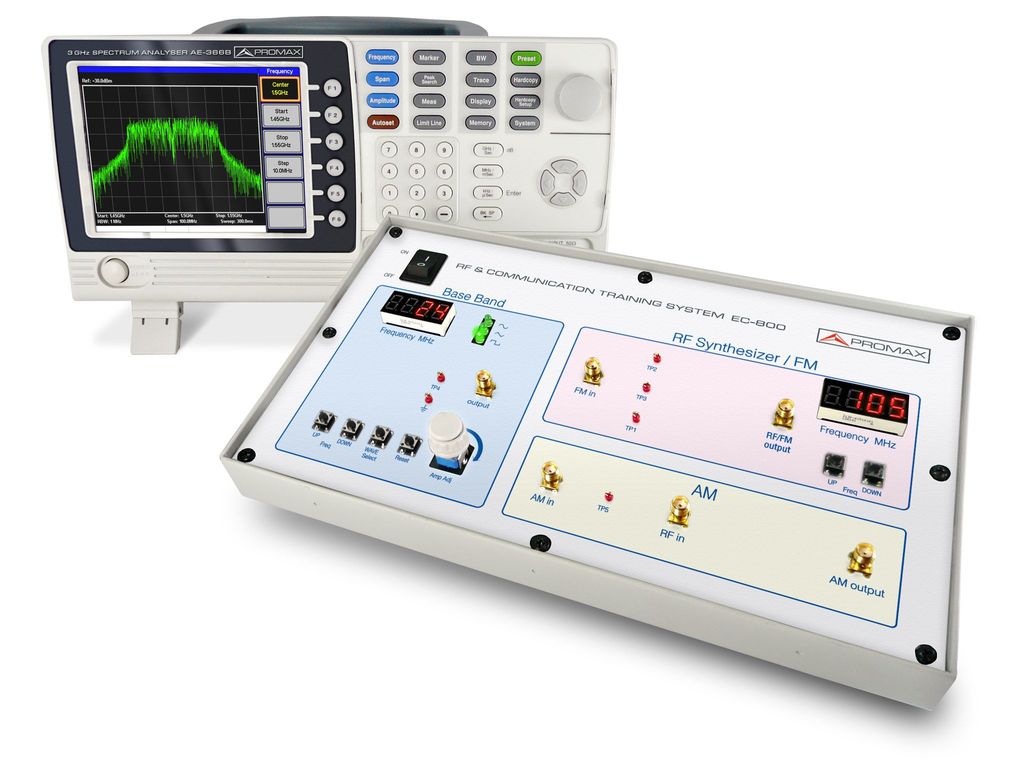

Incluye multitud de prácticas para modulaciones AM y FM hasta 920 MHz. Junto al analizador de espectro de 3 GHz AE-366B conforma un entorno educativo muy indicado para los centros de enseñanza.


El entrenador básico de radiofrecuencia EC-800 complementa la gama de equipos didácticos para telecomunicaciones.

Junto con el analizador de espectro AE-366 B conforman un entorno educativo de RF muy indicado para los Ciclos Profesionales de Grado Medio y Superior de Telecomunicaciones así como el nuevo Ciclo de Mantenimiento Electrónico que exige unas nociones mínimas de disciplinas muy diversas, entre las que se encuentra la RF.

En la misma línea que los otros entrenadores, está diseñado en un pupitre de reducidas dimensiones, en el que incluye todas las prácticas necesarias para reconocer los parámetros más importantes que se deben tener en cuenta en las modulaciones básicas de AM y FM. Las frecuencias de trabajo de las portadoras llegan hasta 920 MHz y pueden ser moduladas por señales senoidales, cuadradas, o triangulares de hasta 3 MHz.

Las diferentes aplicaciones prácticas que realiza el entrenador despliega ante el alumno un abanico muy completo de posibilidades orientadas a la manipulación y medida de los circuitos elementales de modulación.

PRÁCTICAS (extracto)
  • Operaciones básicas de un Analizador de Espectros
  • Medida de una forma de Onda en Banda Base
  • Diferentes formas de Onda en Banda Base y sus Harmónicos
  • Medidas de la portadora de RF
  • Medidas de señal AM
  • Medidas de señal FM
  • Uso del Analizador de Espectros en un sistema de comunicaciones
  • Medidas en equipos cotidianos (teléfonos, mandos a distancia, mouse...)
  • Aplicaciones en líneas de producción

AE-366B

AE-166

AE-167
Margen de frecuencias De 150 kHz a 3 GHz De 9 kHz a 3 GHz De 9 kHz a 3 GHz
Frecuencia central 100 kHz 1 Hz 1 Hz
Span De 1 MHz a 3 GHz 0 (zero span) y de 100 Hz a 3 GHz 0 (zero span) y de 100 Hz a 3 GHz
Ancho de banda 30 kHz, 100 kHz, 300 kHz, 1 MHz De 1 Hz a 1 MHz (pasos de 1-3-10) De 1 Hz a 1 MHz (pasos de 1-3-10)
Unidades dBm, dBmV, dBµV dBm, dBmV, dBµV, V, W dBm, dBmV, dBµV, V, W
Tiempo de barrido De 300 ms a 8,4 s (automático) De 50 µs a 1000 s De 50 µs a 1000 s
Entrada de RF Tipo N, 50 Ω Tipo N, 50 Ω Tipo N, 50 Ω
Entrada VSWR
Salida de alimentación auxiliar ×
Salida de referencia ×
Entrada de referencia ×
Salida de alarma ×
Entrada de trigger/gated sweep ×
Interfaz LAN ×
Salida FI ×
Salida para auriculares ×
USB host/device
Salida de vídeo VGA analógica DVI digital DVI digital
Interfaz RS-232C
Ranura MicroSD ×
Pantalla LCD color 640x480 px 800x600 px 800x600 px
Funcionamiento a baterías (opcional) ×
Generador de seguimiento (tracking generator) × × 100 a 3 GHz
Potencia de -50 dBm a 0 dBm (pasos 0,5 dB)
Montaje en rack 6U opcional ×
