РусскийTV EXPLORER NG: Universal-TV- und Spektrumanalysator
TV EXPLORER NG: Universal-TV- und Spektrumanalysator
Wir stellen Ihnen den TV EXPLORER der nächsten Generation vor, jetzt mit nativer 4K-Unterstützung, DVB-T2, ISDB-T/Tb und optional ATSC 3.0 und DVB-S2x. Die Multi-Touch-Benutzeroberfläche bietet eine Smartphone-ähnliche Intuitivität, die die Navigation mühelos macht.
Der TV EXPLORER NG ist ein universelles Antennenmessgerät, das entwickelt wurde, um die Herausforderungen der modernen digitalen Infrastruktur zu meistern. Es integriert die Analyse von DVB-Systemen der zweiten Generation (einschließlich DVB-T2 und DVB-S2x), ISDB-T, UHD 4K und optional ATSC3... Darüber hinaus Glasfaser
Das Gerät kann durch die Installation der erweiterten Messoptionen für FM-Radio, DAB/DAB+-Digitalradio und eines selektiven Glasfaser-Messgeräts ergänzt werden. Ein echter universeller Telekommunikations-Signalanalysator.
Es kombiniert Multi-Core-Rechenleistung mit der Agilität einer Touch-Oberfläche der neuesten Generation und ermöglicht präzise Diagnosen in komplexen Rundfunknetzen. Beinhaltet die Diagnose der URLs von HbbTV-Diensten, die IP-Fernsehen und Rundfunkfernsehen vereinigen.
Als unverzichtbares Werkzeug für den Antennen- und Telekommunikationsinstallateur garantiert dieses Gerät die strikte Einhaltung von Vorschriften wie ICT-2, RITEL und DUCTOS. Es ermöglicht die schnelle und effiziente Zertifizierung von Installationen dank seiner PDF-Berichterstellung direkt auf dem Messgerät.
Der TV EXPLORER NG ist eine umfassende und vielseitige Lösung für den Antennen- und Telekommunikationsinstallateur, die alle Technologien in einem einzigen kompakten Instrument vereint. Von der Konfiguration von Satellitenschüsseln bis zur Glasfaseranalyse optimiert der TV EXPLORER NG jeden Arbeitstag, verkürzt die Messzeiten und verbessert die endgültige Servicequalität für den Benutzer von digitalem Fernsehen, Satellit und Kabel.
Mehr Rechenleistung für verbesserte Präzision
Dreifache Messgenauigkeit
PROMAX Antennenmessgeräte werden am Ende der Produktionslinie frequenz- und pegelkalibriert. Ihre elektronische Architektur kompensiert temperaturabhängige Messabweichungen, um eine präzise Leistung im täglichen Einsatz zu garantieren.
Dank dieser dreifachen Messgenauigkeit und des umfassenden EMI-Schutzes liefert der TV EXPLORER hochpräzise Messwerte, die ihn deutlich von Importgeräten unterscheiden.
Native UHD-4K-Technologie
Das Antennenmessgerät bietet eine native HEVC-H.265-Dekodierung für Inhalte in Ultra-High-Definition mit einer Farbtiefe von bis zu 10 Bit. Sie können 4K-HDR-Signale visualisieren und validieren, während Sie andere Funktionen nutzen, wie den Spektrumanalysator und die direkte Messwertanzeige (MER, CBER, VBER, C/N, Pegel...).
Installateure können die Integrität des Videosignals direkt am Gerät überprüfen und Probleme wie Bildstörungen (Pixelbildung) oder Synchronisationsfehler bei Audio und Video sofort erkennen.
Multi-Touch-Benutzeroberfläche – so einfach wie Ihr Smartphone
Der 7-Zoll-Multi-Touch-Bildschirm bietet eine Benutzererfahrung wie bei einem Mobiltelefon. Die auf andockbaren Panels basierende Oberfläche sorgt für eine minimale Einarbeitungszeit und steigert die Produktivität ab der ersten Minute.
Fortschrittliche Diagnoselösungen
Professionelles Satellitenmanagement
Dank des integrierten DiSEqC-Generators und der dCSS/SCD2-Kompatibilität vereinfacht das Antennenmessgerät TV EXPLORER NG die Konfiguration komplexer Satellitensysteme (einschließlich optischer LNBs). Mit der Blind-Scan-Funktion, die auf einem Machine-Learning-Algorithmus basiert, lassen sich neue Transponder mühelos finden, ohne dass dem Messgerät vorab Informationen bereitgestellt werden müssen.
Weltweit einsetzbar
Der TV EXPLORER NG bietet serienmäßig die Kompatibilität zur Anzeige und Analyse der meisten Standards: DVB der zweiten Generation (einschließlich DVB-T2 und DVB-S2x) und ISDB-T.
Und optional eine erweiterte Analyse von FM-, DAB- und DAB+-Radio sowie die Kompatibilität mit ATSC und ATSC 3.0.

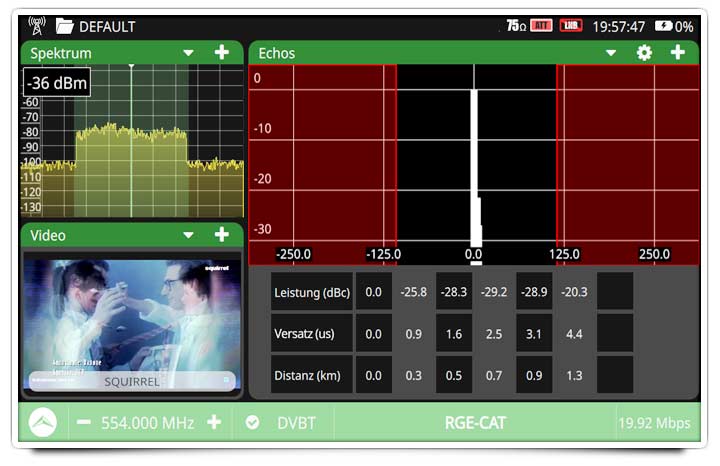

Dynamischer Echo-Analysator für DVB-T und Digitalradio
Dank seines fortschrittlichen Echo-Analysators kann der Techniker Ausbreitungsprobleme in terrestrischen Rundfunknetzen identifizieren. Die Visualisierung von Verzögerung und Leistung der Echos ermöglicht die Korrektur der Antennenausrichtung und die Optimierung des Empfangs in topographisch schwierigen Gebieten oder an Standorten, die gleichzeitig Signale von zwei oder mehr Sendestationen empfangen.
Optionen, die Ihre Möglichkeiten erweitern
FTTH-Glasfaserzertifizierung
Der TV EXPLORER NG verfügt serienmäßig über einen optischen Leistungsmesser, der optional zu einem selektiven Glasfasermessgerät aufgerüstet werden kann, um FTTH-Installationen durch Messung der Wellenlängen 1310, 1490 und 1550 nm zu zertifizieren.
Die Installation dieser optionalen Funktion ist eine intelligente Möglichkeit, Ausrüstungskosten zu sparen, da das RF-Messgerät und das optische Messgerät in einem einzigen Gerät kombiniert werden.

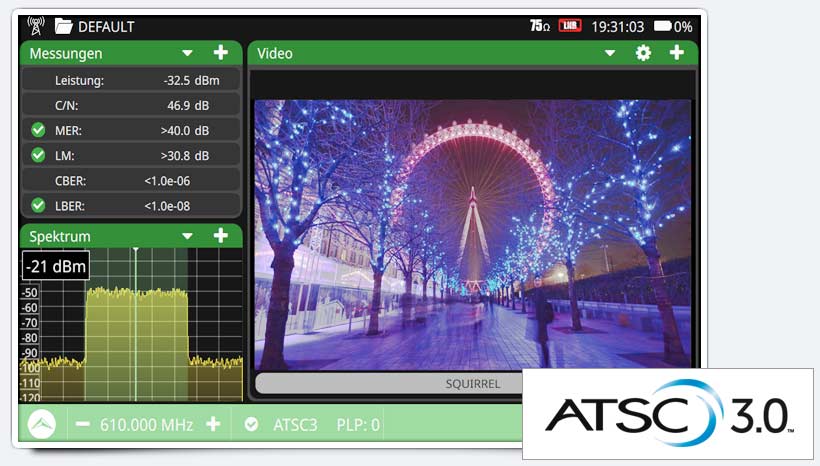

Optionale ATSC 3.0-Norm: Machen Sie den TV EXPLORER NG zu Ihrem universellen Antennenmessgerät
Der TV EXPLORER NG bietet eine fortschrittliche Option zur vollständigen Unterstützung der ATSC 3.0 NextGen TV-Norm, die die standardmäßig enthaltenen DVB-Standards der zweiten Generation und ISDB-T ergänzt.
Während Südkorea und die Vereinigten Staaten bei der Einführung von ATSC 3.0 führend sind, weitet sich der Standard auf strategische Märkte wie Brasilien, Jamaika sowie Trinidad und Tobago aus und befindet sich in Ländern wie Mexiko, Kanada und Indien in der Testphase.

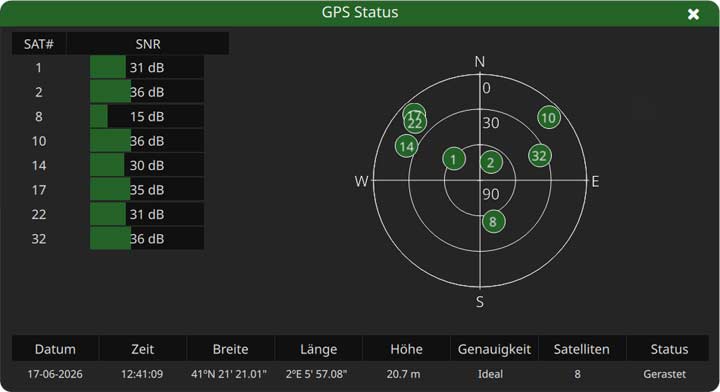

Abdeckungsanalyse (Drive Test) mit GPS
Mit der GPS-Option kann das TV EXPLORER NG Antennenmessgerät als System zur Durchführung einer Drive-Test-Analyse eingesetzt werden. Diese Funktionalität ermöglicht die Analyse der tatsächlichen Abdeckung eines Senders in einem bestimmten Gebiet und ist eine wertvolle Ressource für den Aufbau von drahtlosen Netzwerken oder Feldstudien in dicht besiedelten städtischen Umgebungen.
Vielseitigkeit für den Telekommunikations-Installateur
Echtzeit-Spektrumanalyse
Die Spektrumanalysator-Funktion ermöglicht es, Unregelmäßigkeiten im Frequenzband mit unübertroffener Auflösung sichtbar zu machen. Das Antennenmessgerät erkennt Störungen, Echos und unerwünschte Signale, die den digitalen Fernsehempfang beeinträchtigen könnten.

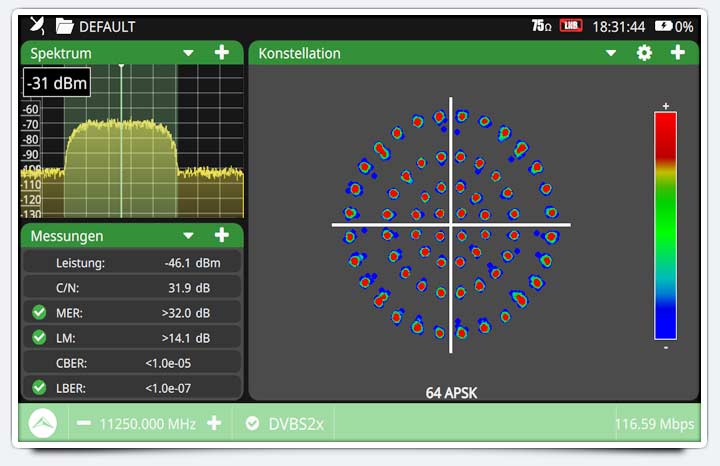

Messen und Analysieren: Fortschrittliche Diagnosewerkzeuge
Mit Hilfe fortschrittlicher Werkzeuge wie dem Konstellationsdiagramm und der MER-Analyse mit Merogramm kann der Antenneninstallateur jede Anlage für den digitalen Fernsehempfang – egal ob terrestrisch, Satellit oder Kabel – mit höchster Präzision einrichten. Das ist die Garantie für eine professionelle Arbeit, die dauerhaft störungsfrei bleibt.
ICT-2, RITEL und DUCTOS Zertifizierung
Der TV EXPLORER NG ist ein Antennenmessgerät, das für die Zertifizierung von Installationen gemäß ICT-2 (Spanien), RITEL (Kolumbien) und DUCTOS (Chile) sowie anderen internationalen Vorschriften entwickelt wurde. Das Gerät erstellt automatisch Messberichte im PDF-Format direkt auf dem Messgerät. Schließen Sie einfach einen USB-Stick an, um diese zu kopieren.
Fernsteuerung von überall auf der Welt
Die Ethernet-Schnittstelle ermöglicht die vollständige Fernsteuerung des TV EXPLORER NG von überall auf der Welt über einen einfachen Webbrowser. Eine ideale Funktion zur Fernüberwachung von Anlagen, wenn man nicht persönlich vor Ort sein kann.
Operative Effizienz im Außendienst
Maximale Ausdauer für anspruchsvolle Arbeitstage
Der intelligente Hochleistungsakku garantiert mehr als 4 Stunden ununterbrochenes Arbeiten im Außendienst und verfügt über ein optimiertes Energiemanagementsystem. Profis können selbst intensive Arbeitstage bewältigen, ohne sich Gedanken über kritische Unterbrechungen bei ihrer Diagnosearbeit machen zu müssen.
Warum zwischen Leistung und Benutzerfreundlichkeit wählen?
Die Multitouch-Oberfläche macht die Bedienung des Antennenmessgeräts einfacher denn je. Die Lernkurve ist in wenigen Minuten überwunden. Ordnen Sie die Bedienfelder auf dem Bildschirm individuell an, um den perfekten Workflow für Ihr jeweiliges Einsatzszenario zu erstellen.
Eine mehrsprachige Benutzeroberfläche komplett auf Deutsch (neben Englisch, Spanisch, Französisch, Italienisch, Portugiesisch...).
|
||||||||||
|
||||||||||
|
||||||||||
|
||||||||||
|
 ATLAS NG |
 ATLAS IP |
 TV EXPLORER NG |
 RANGER Neo 3 |
 RANGER Neo 2 |
 RANGER Neo + |
 RANGER Neo Lite |
 HD RANGER ECO |
 HD RANGER UltraLite |
 TVHUNTER+ |
 SATHUNTER+ |
| DIGITALE RUNDFUNKSTANDARDS | |||||||||||
| DVB-T/T2 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | (je nach version) | ||
| DVB-T2 Lite | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| DVB-S/S2 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| DVB-S2 Multistream | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||
| DVB-S2x | optional | optional | |||||||||
| DSS | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| ISDB-T/Tb | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | (je nach version) | ||||
| ATSC | ✓ | optional | ATSC version | ATSC version | ATSC version | ||||||
| ATSC 3.0 | ✓ | optional | |||||||||
| ACM / VCM / CCM | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |||||
| MPEG-TS | ✓ | ✓ | ✓ | ✓ | |||||||
| DVB-T2-MI | ✓ | ✓ | ✓ | ||||||||
| BROADCAST-FUNKTIONEN | |||||||||||
| HF-Spektrumanalysator-Bandbreite | 5 MHz bis 3 GHz | 5 bis 2150 MHz | 5 bis 2500 MHz | 5 bis 2500 MHz | 5 bis 2500 MHz | 5 bis 2500 MHz | 5 bis 2150 MHz | 5 bis 2150 MHz | 170 bis 850 MHz (nur Tuner) | 950 bis 2150 MHz (nur Tuner) | |
| Erweiterter DAB/DAB+ Analyser | optional | optional | optional | optional | |||||||
| Erweiterter UKW Radio Analyser | optional | optional | optional | optional | |||||||
| T2-MI und Network delay Margin (DVB) | fortschrittlich | elementar | |||||||||
| Breitband LNB 2500 MHz kompatibel (wbLNB) | ✓ | ✓ | ✓ | ✓ | ✓ | ||||||
| Echo-Analysator (DVB-T/T2/C2, ISDB-T) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |||
| Konstellationsdiagramm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |||
| Spektrogramm | ✓ | ✓ | ✓ | ✓ | ✓ | ||||||
| Heatmap-Spektrumanalysator-Modus | ✓ | ✓ | |||||||||
| Merogramm und MER nach Träger (DVB-T2) | ✓ | ✓ | ✓ | ✓ | ✓ | ||||||
| Schulterabstandsmessung | ✓ | ✓ | ✓ | ✓ | |||||||
| Blind scan | ✓ | ✓ | |||||||||
| Signalüberwachung | ✓ | ✓ | ✓ | ✓ | ✓ | ||||||
| GPS für mobile Messungen | ✓ | optional | ✓ | optional | optional | ||||||
| Jittermessung | ✓ | ✓ | |||||||||
| DRAHTLOS | |||||||||||
| 4G-/5G-Mobilfunkmessungen (Dual-SIM-Steckplatz) | optional | ||||||||||
| 2,4 GHz WLAN-Analyser | Access Points und RF | Puntos de acceso | Puntos de acceso | Access Points und RF | Access Points und RF | Access Points und RF | Access Points und RF | ||||
| 5 GHz WLAN-Analyser | Access Points und RF | Puntos de acceso | Puntos de acceso | Access Points und RF (optional) | Access Points und RF (optional) | Access Points und RF (optional) | |||||
| 1,8 GHz LTE-Analyser | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |||
| 2,6 GHz LTE-Analyser | ✓ | optional | optional | optional | |||||||
| GLASFASER | |||||||||||
| Nicht-Selektives optisches Leistungsmessgerät | ✓ | ✓ | |||||||||
| Selektives optisches Leistungsmessgerät | optional | optional | optional | optional | optional | ||||||
| Umsetzer optisch/HF | optional | optional | optional | optional | |||||||
| IP- UND STREAMING-PROTOKOLLE | |||||||||||
| Optischer ASI- und SDI-Ein-/Ausgang | optional | optional | |||||||||
| OTT | fortschrittlich | fortschrittlich | elementar | elementar | elementar | elementar | |||||
| IPTV-Analyser | ✓ | ✓ | ✓ | ✓ | |||||||
| VLAN IPTV, Multicast/Unicast Multistream-Analysator | ✓ | ✓ | |||||||||
| SMPTE ST 2110 Protokoll | optional | optional | |||||||||
| SRT Protokoll | ✓ | ✓ | |||||||||
| SPEKTRUMANALYSATOR | |||||||||||
| Professioneller Spektrumanalysator | 5 MHz bis 6 GHz | ||||||||||
| 4 Marker & Kurven | ✓ | ||||||||||
| Filterauflösung: 100 kHz, 200 kHz, 1 MHz | ✓ | Nur 100 kHz | ✓ | ✓ | ✓ | Nur 100 kHz | ✓ | ||||
| Filterauflösung: 2, 10, 20, 30, 40 kHz | ✓ | ✓ | ✓ | ||||||||
| Messung der belegten Bandbreite | ✓ | ||||||||||
| Nachbarkanalleistungs-Messung | ✓ | ||||||||||
| DEKODIERUNG | |||||||||||
| Descodificador 4K | ✓ | ✓ | ✓ | Frame grabber | Frame grabber | Frame grabber | Frame grabber | ||||
| Descodificador H.265 | 10-bit | 10-bit | 10-bit | 8-bit | 8-bit | 8-bit | 8-bit | ||||
| EIGENSCHAFTEN | |||||||||||
| HDMI™ Ausgang | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||
| V/A-Eingang | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |||
| HbbTV-Daten | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| TS-ASI E/A und Aufzeichnung, TS-Analyse und Aufzeichnung | ✓ | ✓ | TS-Aufnahme | ✓ | ✓ | ||||||
| SDI-Analysator und -Generator | ✓ | ✓ | |||||||||
| CA-Steckplatz (verschlüsselte Kanäle) | ✓ | ✓ | |||||||||
| Touchscreen | Multi-touch | Multi-touch | Multi-touch | Touch | Touch | Touch | Touch | ||||
| Akku-Laufzeit (Stunden) | > 4 h | > 4 h | > 4 h | > 4 h | > 4 h | > 4 h | > 2 h | > 2 h | > 2 h | 5 h | 80 min |
| webControl und Video/Audio Streaming | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |||||
| PSP-Analyse und Unterstützung für Closed Captioning | ✓ | ATSC version | |||||||||
| Tragetasche | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Transportkoffer | ✓ | ✓ | optional | ✓ | ✓ | ✓ |
