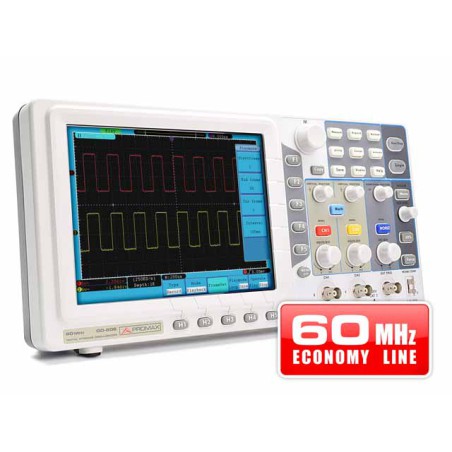

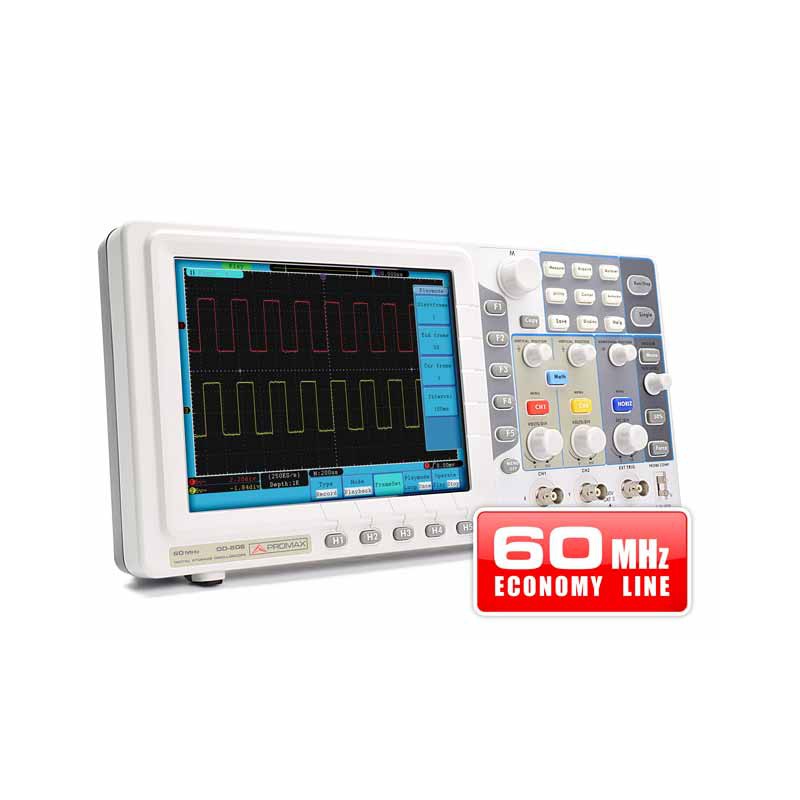

[OD-606] Oscilloscope numérique de 60 MHz et 500 MS/s, USB pour PCet stockage USB, avec interface RJ45

Oscilloscope numérique avec bande passante de 60 MHz et taux d’échantillonnage en temps réel jusqu’à 500 MS/s. Avec écran 8” et connectivité USB 2.0, USB pour stockage de fichiers, LAN et RS-232.

Le oscilloscope numérique PROMAX OD-606 présente une bande passante de jusqu’à 60 MHz et un taux d’échantillonnage en temps réel de jusqu’à 500 Méch/s. Cet oscilloscope numérique de gamme économique dispose d’un grand écran de 8”.

Ils incluent des fonctions avancées telles que plusieurs modes de trigger, 20 mesures automatiques, mémorisation de formes d’onde et interface USB.

Un boîtier ultra fin (uniquement 8 cm de profondeur), un design compacte et un poids réduit font de ces oscilloscopes numériques PROMAX les instruments parfaits non seulement pour l’utilisation au laboratoire ou dans les lignes de production, mais aussi pour les cas où il est nécessaire de transporter l’appareil d’un endroit à un autre : maintenance de voitures, enseignement et formation, etc.

  • Largeur de bande: 60 MHz
  • Échantillonage : 500 MS/s
  • Échelle horizontale : 5 ns à 100 s/div, 1-2-5 pas
  • Temps de montée: ≤ 5.8 ns
  • Trigger: Flanc, Impulsion, Vidéo, Pente, Bascule
  • Voies: 2 + 1 (externe)
  • Écran: LCD TFT couleur, 8” 800x600 pixels
  • Isolement entre canaux : 100:1 (50 Hz), 40:1 (10 MHz)
  • Max tension d’entrée : 400 V (PK-PK) (DC+AC, PK-PK)
  • Précision de gain DC: ±3%
  • Longueur de l’enregistrement de données: 1 M (éventuellement 10 M)
  • Coefficients d’atténuation de sonde: 1x, 10x, 100x, 1000x
  • Précision temporelle du taux d’échantillonnage: ±100 ppm
  • Interpolation: sin(x) / x
  • Acouplement d’entrée: DC, AC et GND
  • Résolution verticale (A/D): Résolution 8 bits (2 canaux en même temps))
  • Sensibilité verticale : 2 mV à 10 V/div
  • Modes de trigger: Auto, Normal, Single
  • Fréquence du Line / Field (Vidéo) : NTSC, PAL et SECAM
  • Mesures sur curseur: ΔV et ΔT entre curseurs
  • Fonctions mathématiques : Addition, Soustraction, Multiplication, Division, FFT
  • Stockage de formes d'onde: 15 formes d'ondes
  • Figure de Lissajous: (Largeur de bande intégrale) Différence de phase: ± 3 degrés
  • Interfaces de communication: USB 2.0, USB pour stockage de fichiers, LAN, RS-232
  • Alimentation : 100 à 240 V AC, 50/60 Hz CAT II
  • Dimensions: 348 (L.) x 170 (H.) x 78 (P.) mm
  • Poids: 1,5 kg
  • Accessoires: Sonde passive (x2), Câble de secteur, Câble USB, Guide de référence rapide
  • Mesures automatiques: 20 mesures automatiques



OD-606
