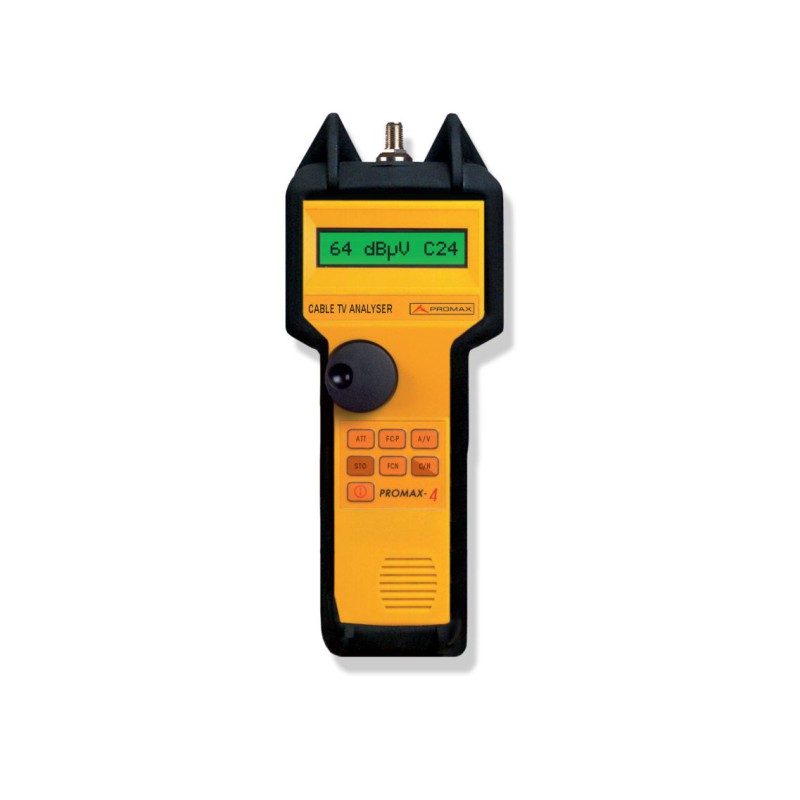

Analizador de redes CATV PROMAX-4

Analizador de redes de televisión por cable CATV

Medidor de nivel con medida de la relación Vídeo/Audio, relación C/N (Portadora/Ruido) y descodificación de sonido AM/FM. Muy compacto y sencillo de utilizar.

El PROMAX-4 es un medidor de nivel de señal diseñado para la instalación y el mantenimiento de sistemas de recepción y distribución de señal de televisión de funciones avanzadas y gran facilidad de manejo, que puede ser utilizado incluso por personal no especializado. El margen de frecuencias que cubre lo convierte en un instrumento excelente en radio FM, TV "colectivas" (MATV) y aplicaciones de TV por cable (CATV). Es especialmente adecuado en este último caso ya que integra todas las funciones básicas para el análisis de la señal en un equipo fácil de utilizar, preciso, robusto y de un coste reducido.

Permite la medida del nivel de la señal con un alto grado de precisión. Incorpora una serie de funciones para la evaluación de la calidad de la imagen. Incluye el cálculo de la relación Video / Audio (V/A) y el de la relación Portadora / Ruido (C/N) en el Canal (Método Patentado).

Su diseño, basado en un sistema de control con un microprocesador inteligente, permite disponer de funciones avanzadas en un equipo de sencilla utilización. El sistema de control digital permite automatizar la mayor parte de las operaciones necesarias para optimizar el proceso de medida: por ejemplo, síntesis continua de frecuencia, corrección de linealidad y error de planitud, selección apropiada de los atenuadores, y la desconexión automática si el equipo ha permanecido inactivo durante un cierto período de tiempo. Para aumentar sus prestaciones dispone de una planificación de hasta 239 canales y 64 programas de memorias.

Su precisión y fiabilidad cubren las necesidades de los usuarios más exigentes.

ESPECIFICACIONES

  • Margen de sintonía: De 45 a 862 MHz
  • Modo de sintonía: Por canales, frecuencia o programa (máx. 64)
  • Plan de canales: CCIR (configurable y bajo pedido)
  • Frecuencia:Resolución 62,5 kHz
  • Programas: Memorización de frecuencias y canales desde teclado (configurable y bajo pedido)
  • Indicación: Display gráfico LCD retroiliminado
  • Medida de nivel: De 20 a 120 dBµV (de -40 dBmV a 60 dBmV)
  • Medida de Vídeo/Audio: De 0 a 40 dB, frecuencia subportadora de audio estándar a 5,5 MHz o variable de 4 a 9 MHz
  • Medida C/N: Rango dinámico 50 dB
  • Demodulación AM/FM: Salida por altavoz interno o auricular externo
  • Alimentación: Batería interna, autonomía 105 minutos
  • Dimensiones: 90 (An.) x 219 (Al.) x 50 (Pr.) mm
  • Peso: 580 gr con batería
