ATLAS IP: Переносной анализатор для вещательных сред

ATLAS IP: Переносной анализатор для вещательных сред

ATLAS IP является анализатором IPTV многоадресной и одноадресной передачи с поддержкой протокола SRT и опционально ST 2110. Он включает SD-SDI, HD-SDI и 3G-SDI по радиочастотному каналу (и, по запросу, по оптоволокну).


ATLAS IP - это портативный анализатор IPTV для вещательной среды с тремя режимами работы: IPTV мультикаст/юникаст, SD/HD/3G-SDI и ASI-TS (с поддержкой TS, T2MI и BTS). IP-технология настолько широко распространена в индустрии вещания, что анализаторы должны иметь возможность принимать и анализировать сигналы IPTV как обязательного требования. Поэтому крайне важно иметь в руках анализатор, способный отслеживать и отображать IPTV потоки.

Включает наиболее часто используемые кодеки в телерадиовещании, включая 10-битный H.265 4K UHD для видео и Dolby AC4 для аудио.

Он включает в себя вход 3G-SDI для выполнения полной диагностики сигнала 3G-SDI, включая профессиональный аудиометр и глазковую диаграмму, а также имеет внешний вход SDI для этой задачи, отличный от стандартного входа и выхода ASI.

Благодаря поддержке протокола SRT, а также опциональной поддержке протокола ST 2110 и взаимодействию с сетевыми элементами, такими как мастер-клок, ATLAS IP помогает обеспечить корректную работу каналов прямой трансляции и студийного производства.

Многосенсорный пользовательский интерфейс, основанный на настраиваемых стыковочных панелях, обеспечивает улучшенный пользовательский опыт, делая использование анализатора вещания такого рода проще, чем когда-либо.

РЕЖИМ РАБОТЫ IPTV МУЛЬТИКАСТ/ЮНИКАСТ Более 20 измерений (включая Джиттер, Скорость пакетов, Гистограмма + джиттер, Интервал между прибытием пакетов). Мультикаст. Прием T2MI и BTS.
РЕЖИМ РАБОТЫ SDI SD/HD/3G-SDI Вход/выход 3 Гбит/с. Включает статистическую диаграмму глаза, Обнаружение ошибок CRC, мониторинг 16 аудиоканалов AES3, тестовая карта 1080p 60 кадров/с.
РЕЖИМ РАБОТЫ ASI-TS Поддерживает TS, T2MI, BTS
РЕЖИМ АНАЛИЗАТОРА ПОТОКА Режим анализатора потока: приём SRT в режимах caller, listener и rendezvous. Более 12 метрик, включая RTT, задержку, пакеты NACK и анализ полученных TS. Анализатор OTT.

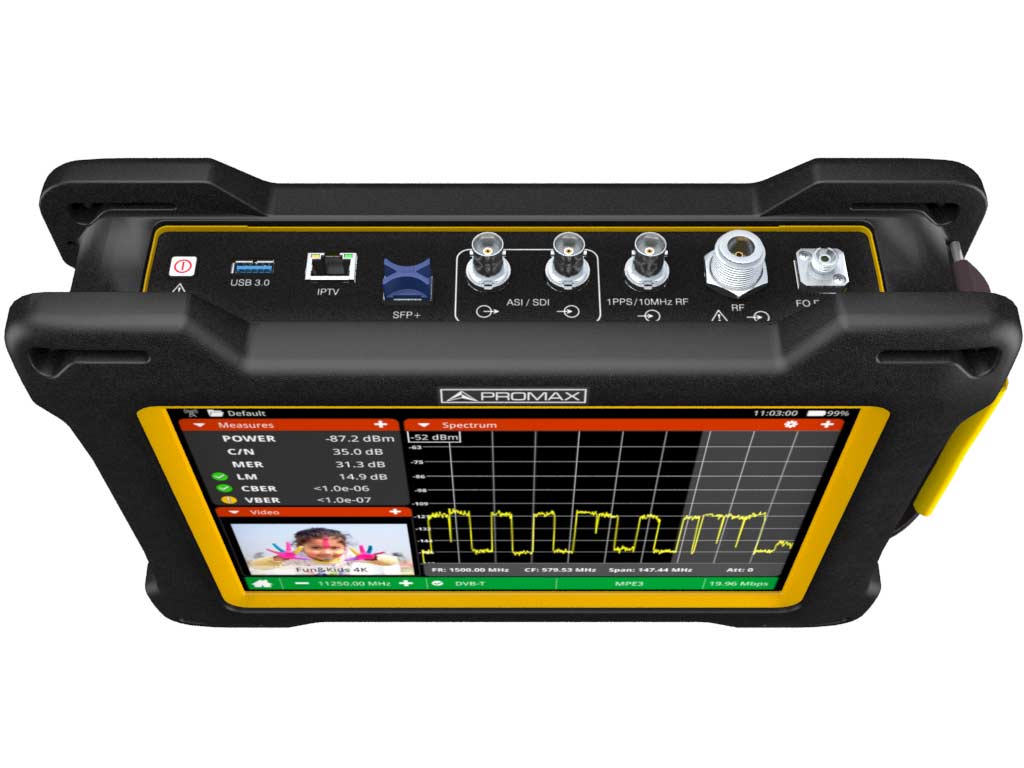

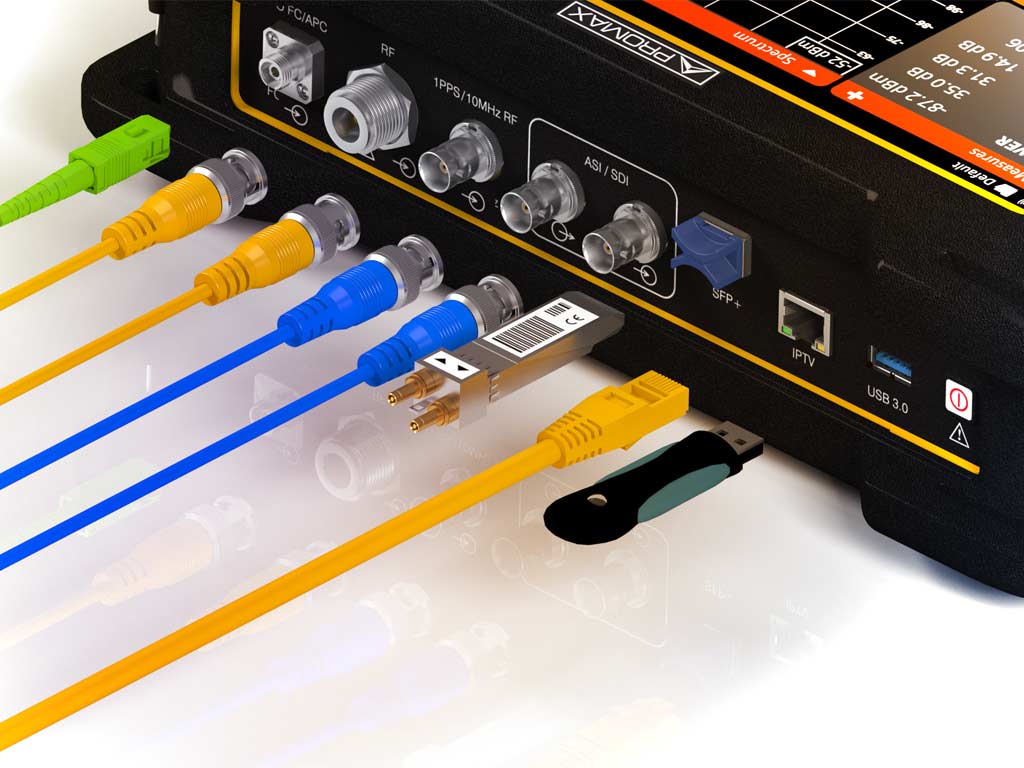

ВХОДЫ И ВЫХОДЫ
  • Вход и выход ASI/SDI (гнездо BNC, 75 Ом, 3 Гбит/с)
  • Разъем SPF+
  • Выход HDMI™ (v1.4b до 3840x2160 пикселей при 30 Гц)
  • USB 2.0 (микро-B). Запоминающее устройство/команды дистанционного управления
  • Ethernet (RJ45) для команд webControl/дистанционного управления
  • Вход IPTV (RJ45 Ethernet 10/100/1000 Мбит/с)
  • Аудиовыход для стереонаушников (разъем 3,5 мм)
  • Хост USB 3.0 (устройства USB-CDC типа A)
  • CAM (вход модуля CAM, совместимый с DVB-CI)
ФУНКЦИИ
  • Измерения SMPTE ST2110 (опционально)
  • Измерения SRT
  • 4K декодер
  • Скриншоты
  • Запись сервиса
  • Планировщик задач
  • Мониторинг сигналов
  • Удаленный мониторинг и Веб-управления
  • Потоковое Видео/Аудио
  • Запись TS
  • Анализатор транспортного потока
  • Измерения и декодирования многоадресной IPTV
  • Глазковая диаграмма (HD-SDI, 3G-SDI)
  • 8 ГБ памяти с возможностью расширения через USB
  • OTT
ОПЦИИ
  • Оптический выход SDI и ASI
  • Оптический вход SDI и ASI
  • Поддержка протокола ST2110

ATLAS NG

ATLAS IP

TV EXPLORER NG

RANGER Neo 3

RANGER Neo 2

RANGER Neo +

RANGER Neo Lite

HD RANGER ECO

HD RANGER UltraLite

TVHUNTER+

SATHUNTER+
ЦИФРОВЫЕ СТАНДАРТЫ ВЕЩАНИЯ
DVB-T/T2 (в/з от версии)
DVB-T2 Lite
DVB-S/S2
DVB-S2 Multistream
DVB-S2x опция опция опция
DSS
ISDB-T/Tb (в/з от версии)
ATSC опция версия ATSC версия ATSC версия ATSC
ATSC 3.0 опция
ACM / VCM / CCM
MPEG-TS
DVB-T2-MI
ФУНКЦИИ ВЕЩАНИЯ
Диапазон анализатора спектра ВЧ 5 МГц - 3 ГГц 5 - 2150 МГц 5 - 2500 МГц 5 - 2500 МГц 5 - 2500 МГц 5 - 2500 МГц 5 - 2150 МГц 5 - 2150 МГц 170 - 850 МГц (только тюнер) 950 - 2150 МГц (только тюнер)
Расширенный анализатор DAB / DAB+ опция опция опция опция
Расширенный анализатор FM опция опция опция опция
T2-MI и Запас сетевой задержки (DVB) Расширенный базовый
Совместимость с широкополосным 2500 МГц (wbLNB)
Диаграмма созвездия
Спектрограмма
Режим тепловой карты анализатора спектра
Мерограмма и MER по несущим (DVB-T2)
Измерение затухания плеча
Blind scan
Сигналов мониторинга
GPS для драйв-теста опция опция опция
Измерение джиттера
БЕСПРОВОДНЫЕ
Измерения сетей 4G/5G (двойной слот SIM) optional
2,4 ГГц Wi-Fi анализатор Точки доступа и РЧ Точки доступа Точки доступа Точки доступа и РЧ Точки доступа и РЧ Точки доступа и РЧ Точки доступа и РЧ
5 ГГц Wi-Fi анализатор Точки доступа и РЧ Точки доступа Точки доступа Точки доступа и РЧ (опция) Точки доступа и РЧ (опция) Точки доступа и РЧ (опция)
1,8 ГГц LTE анализатор
2,6 ГГц LTE анализатор опция опция опция
ОПТИЧЕСКИЙ МОДУЛЬ
Неизбирательный оптический измеритель мощности
Избирательный оптический измеритель мощности опция опция опция опция опция
Преобразователь оптического сигнала в ВЧ опция опция опция опция
IP И ПОТОКОВЫЕ ПРОТОКОЛЫ
Оптический ASI и SDI ввод/вывод (I/O) опция опция
OTT Расширенный Расширенный базовый базовый базовый базовый
IPTV анализатор
Анализ IPTV VLAN, многопоточной передачи multicast/unicast
Протокол SMPTE ST-2110 опция опция
Протокол SRT
АНАЛИЗАТОР СПЕКТРА
Профессиональный анализатор спектра 5 МГц - 6 ГГц
4 маркера и трассы
Разрешение фильтра: 100 кГц, 200 кГц, 1 МГц Только 100 кГц Только 100 кГц
Разрешение фильтра: 2, 10, 20, 30, 40 кГц
Измерение занимаемой полосы канала
Измерение мощности соседнего канала
ДЕКОДИРОВАНИЕ
Декодер 4K Frame grabber Frame grabber Frame grabber Frame grabber
Декодер H.265 10-bit 10-bit 10-bit 8-bit 8-bit 8-bit 8-bit
ОБЩИЕ
HDMI™ выход
Видео/Аудио вход
Информация HbbTV
TS-ASI (I/O) и запись, Анализ и запись TS TS recording
Анализатор и генератор SDI
Общий интерфейс (закрытые каналы)
Сенсорный экран Мультитач Мультитач Мультитач Сенсорный Сенсорный Сенсорный Сенсорный
Время работы от аккумулятора > 4 часа > 4 часа > 4 часа > 4 часа > 4 часа > 4 часа > 2 часа > 2 часа > 2 часа 5 часа 80 мин
вебУправления и Потоковое Видео/Аудио
Анализ PSIP и поддержка субтитров версия ATSC
Чехол для переноски
Чемодан для транспортировки опция
