DOCSIS 3.1 предлагает множество новых технологий, которые вместе составляют сущность этого нового мощного стандарта CATV. Здесь вы найдете эти инновационные разработки, а также связанный с ними жаргон, объясненный ниже.
ОБЗОР АНАЛИЗАТОРОВ DOCSIS 3.1
Анализаторы PROMAX DOCSIS 3.1
| DOCSIS 3.0 | DOCSIS 3.1 | ||
| Полосы частот | Снизу вверх | До 85 МГц | До 204 МГц |
| Нисходящий | До 1 ГГц | До 1218 МГц (1.8 ГГц опционально) |
|
| Пропускная способность канала | Снизу вверх | 6.4 МГц (соединение каналов) | От 6.4 до 96 МГц |
| Нисходящий | 6 МГц (channel bonding) | От 24 до 192 МГц | |
| RF несущие | Нисходящий / Нисходящий | SC-QAM | OFDM |
| Несущие на канал | Снизу вверх | 1 | 1900 (2K) или 3800 (4K) |
| Нисходящий | 1 | 3800 (4K) или 7600 (8K) | |
| Расстояние между несущими | Снизу вверх | Недоступен | 50 кГц (2K) или 25 кГц (4K) |
| Нисходящий | Недоступен | 50 кГц (4K) или 25 кГц (8K) | |
| Несущие контента, не для пользователей | Снизу вверх | Недоступен | Недоступен |
| Нисходящий | Недоступен | Exclusion carriers, PLC, CP, SP | |
| Профили модуляции | Снизу вверх | QPSK, 8/.../128-QAM | 16/.../4096-QAM (16384-QAM опционально) |
| Нисходящий | 64/256 QAM | 16/.../4096-QAM (16384-QAM опционально) |
|
| Пакетное обрамление | Снизу вверх | DOCSIS | DOCSIS |
| Нисходящий | MPEG-TS | DOCSIS + Кодовые слова | |
| FEC | - | Reed-Solomon | LDPC + BCH |
Расширение полосы DOCSIS 3.1

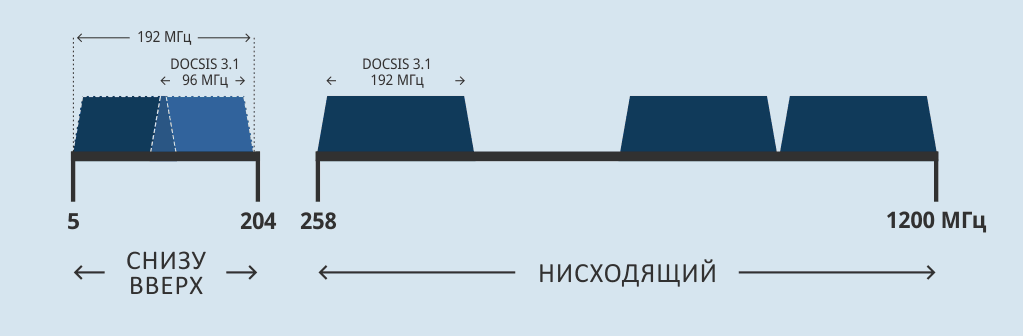

DOCSIS 3.1 расширяет диапазон Upstream до 192 МГц, а диапазон Downstream до 1,2 ГГц (опционально до 1,8 ГГц) с целью увеличения пропускной способности сети.
DOCSIS 3.1 band extension
OFDM модуляция

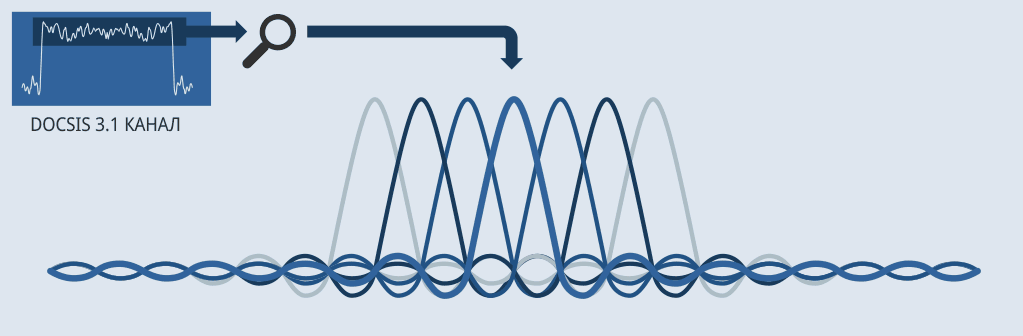

Как в восходящих, так и в нисходящих каналах DOCSIS 3.1 используется технология OFDM для передачи RF, в отличие от каналов SC-QAM (QAM с одной несущей). Это означает, что каждый канал фактически состоит из тысяч (2K, 4K или 8K) узкополосных поднесущих, настолько узких и близких друг к другу, что вместе выглядят как объединенная несущая невооруженным глазом. Это тот же метод передачи, который используется в таких стандартах, как DVB-T/T2 или C2.
- Количество поднесущих: 1900 (режим 2K для восходящего потока), 3800 (режим 4K для восходящего или нисходящего потока), 7600 (режим 8K для нисходящего потока).
- Разнесение поднесущих в каналах 6 МГц: 25 кГц (режим 4K для восходящего потока, режим 8K для нисходящего потока) или 50 кГц (режим 2K для восходящего потока, режим 4K для нисходящего потока).
OOFDM модуляция
Полосы исключения: обеспечение совместимости с устаревшей DOCSIS
Полосы исключения - это диапазоны поднесущих, которые деактивируются в канале по двум основным причинам: для обеспечения обратной совместимости с традиционными каналами DOCSIS, которые могут передаваться в этом диапазоне частот, или для избежание использования этой полосы, поскольку они значительно страдают от сильных помех или шума.
DOCSIS 3.1 exclusion bands
TDMA (множественный доступ с временным разделением)

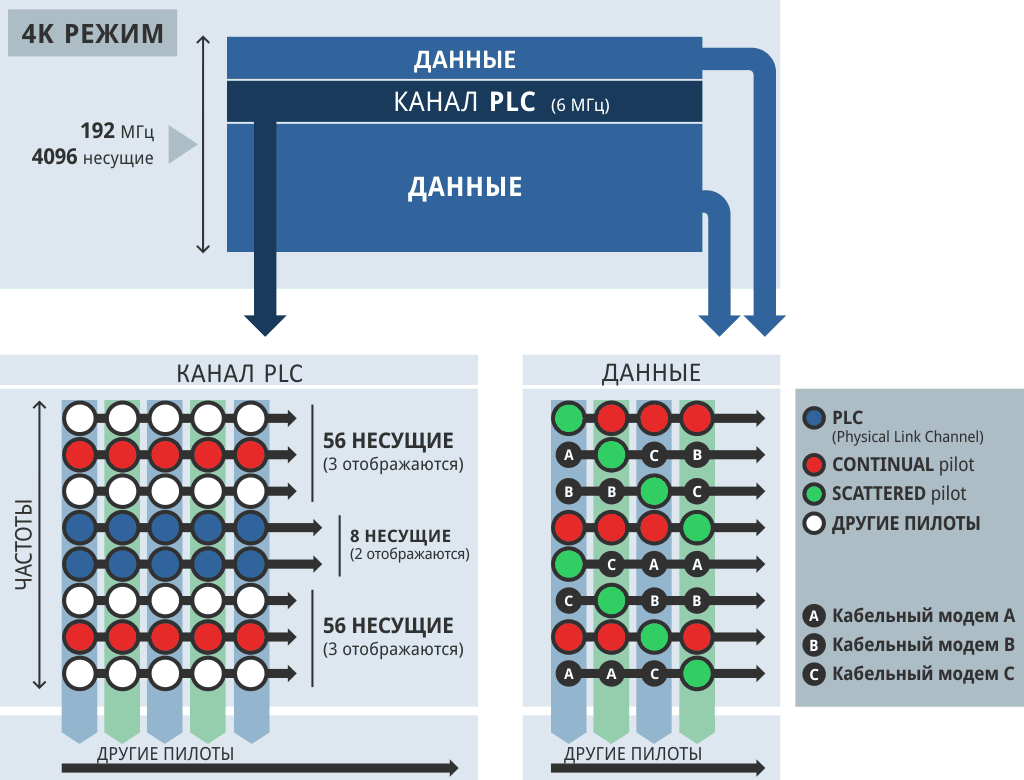

Предыдущие стандарты DOCSIS уже использовали TDMA для назначения каналов восходящего радиочастотного сигнала нескольких кабельных модемов, каждый из которых использует канал в течение определенного временного интервала (отсюда и термин «временное разделение»). DOCSIS 3.1 по-прежнему использует TDMA в восходящем направлении, но назначает количество поднесущих каждому кабельному модему в течение временного интервала.
DOCSIS 3.1 использует специальные поднесущие, не относящиеся к пользовательскому контенту:
- Несущие PLC (Physycal Layer Link Channel): для сигнализации, управления связью и информации управления сетью.
- Несущие CP (Continual Pilot): для синхронизации.
- Несущие SP (Scattered Pilot): для оценки канала..
Профили модуляции
Профиль описывает набор параметров (порядок модуляции, FEC, преамбула, защитный интервал, шаблон пилот-сигнала и т. д.), используемых для передачи между кабельным модемом и CMTS. Различные восходящие профили модуляции могут использоваться.
ОБЗОР АНАЛИЗАТОРОВ DOCSIS 3.1Кодовые слова

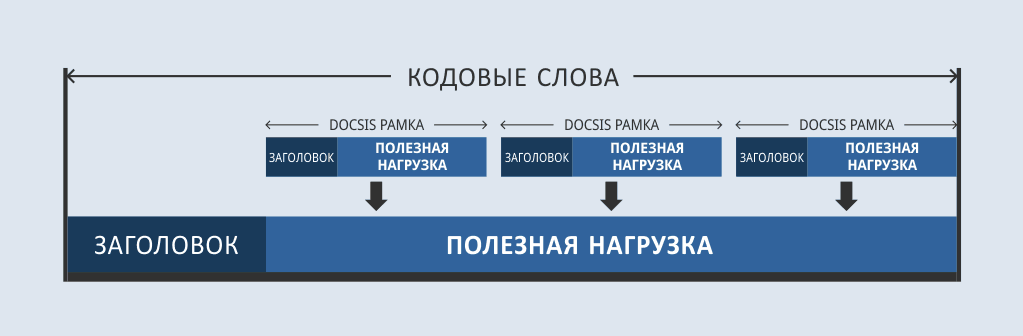

Несколько кадров (пакетов) DOCSIS последовательно встраиваются в кодовые слова (большие кадры). Кодовые слова связаны с общим профилем, поэтому во время передачи конкретного кодового слова используется один и тот же набор параметров модуляции. Каждое кодовое слово отображается на ряд физических поднесущих для его передачи.
NCP (указатель следующего кодового слова) - это специальные кодовые слова, которые указывают, с какой поднесущей начинается каждое стандартное CW. Они необходимы для получения данных получателем.
DOCSIS 3.1 кодовые слова
Новые схемы модуляции

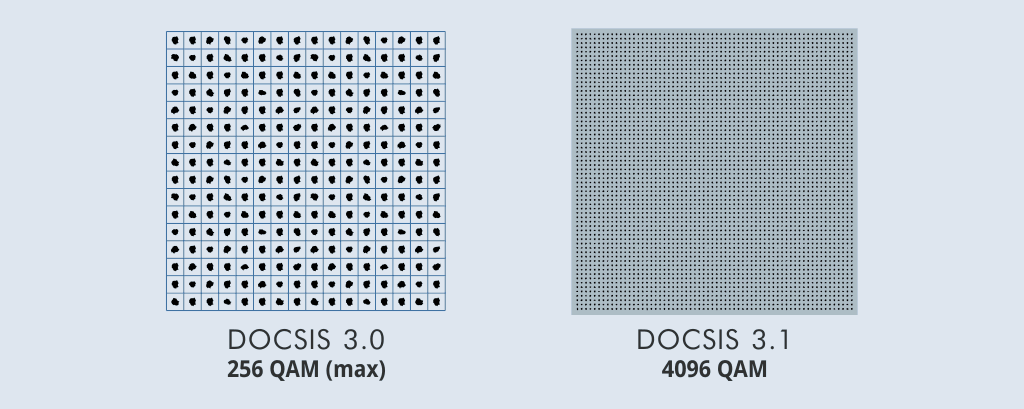

DOCSIS 3.1 позволяет использовать модуляции QAM более высокого порядка, чтобы обеспечить повышенную эффективность использования спектра.
Схема модуляции 4096 QAM DOCSIS 3.1
Advanced FEC (прямое исправление ошибок)
DOCSIS 3.1 реализует два новых алгоритма FEC (прямое исправление ошибок), чтобы лучше обнаруживать и устранять ошибки, возникающие во время передачи.
- LDPC (Low Density Parity Check): итерационный метод, который останавливается, как только все ошибки исправлены или больше ошибок не может быть исправлено.
- BCH (Bose-Chaudhuri-Hocquenghem): этот алгоритм даст второй шанс очистить все ошибки, не исправленные алгоритмом LDPC.
В качестве измерения качества обычно используется количество исправляемых ошибок кодовых слов и неисправимых ошибок кодовых слов в каналах DOCSIS 3.1 вместо измерений pre и post BER, используемых в предыдущих стандартах.
