FM-радио подходит к концу? PROMAX разрабатывает новые технологии для анализа DAB и DAB+

PROMAX имеет демодулятор нового типа для DAB и DAB+, который может быть дополнительно установлен в измерительные приборы RANGER Neo, чтобы они были оснащены самым универсальным анализатором DAB/DAB+, доступным на сегодняшний день. Он включает расширенный запас по частоте до 800 МГц, среди прочих преимуществ по сравнению с остальными анализаторами DAB на рынке:

1. Расширенный частотный диапазон до 800 МГц.
2. Оцифровка спектра.
3. ETI запись и воспроизведение.
4. FIB и DAB/DAB+ ансамблевые измерения.

Приборы PROMAX RANGER Neo способны распознавать, демодулировать и измерять основные параметры качества цифрового радиоприема. Это дополнительная функция (входит в стандартную комплектацию моделей RANGER Neo 3 и RANGER Neo 4). Эти измерения и функции можно расширить, установив расширенную опцию DAB/DAB+, которая доступна для моделей RANGER Neo 2 и выше, которые мы увидим в этой статье.

Измерительные приборы PROMAX включают расширенный анализатор DAB/DAB+ в качестве опции.

Что такое цифровое радио DAB и DAB+?

DAB и DAB+ являются стандартами цифрового наземного радио, с высокой помехоустойчивостью, высоким качеством звука и возможностью прикрепления текста и изображений. Программы DAB/DAB+ требуют меньшей полосы пропускания, чем FM-канал, и они сжимают звук в форматах MPEG Audio Layer II (DAB) или AAC (DAB+); последний уменьшает пропускную способность на 60% по сравнению с первым, сохраняя то же качество.

Цифровое радио для FM-радио такое же, как DTT для аналогового телевидения.

Расширенный частотный диапазон до 800 МГц

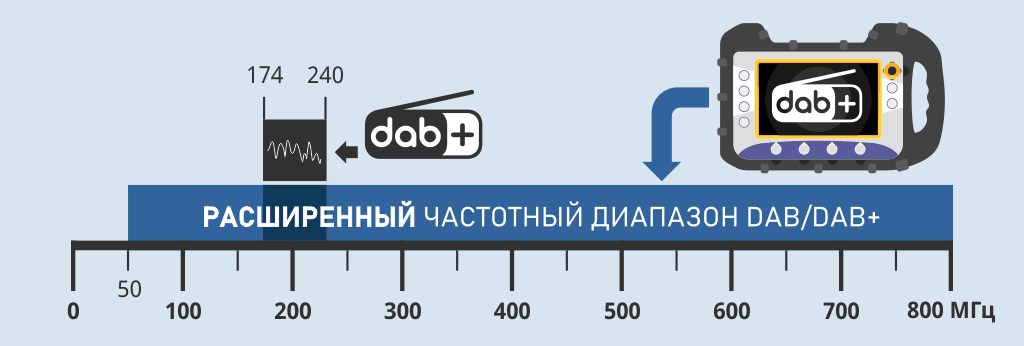

Расширенный частотный диапазон DAB/DAB+ от 50 до 800 МГц.

Диапазон частот усовершенствованного анализатора DAB/DAB+ охватывает от 50 до 800 МГц, что превышает требования самой нормы, которая ограничена полосой III (от 174 до 230 или 240 МГц в зависимости от страны).

Расширенный частотный диапазон позволяет обеспечить правильную работу систем, работающих в собственных закрытых сетях: кабельные операторы, технологические лаборатории, системные интеграторы…

Оцифровка IQ-сигнала

Запись IQ - точно так же, как микрофон делает с цифровыми речевыми выборками, позволяет сохранить необработанный IQ-сигнал канала DAB/DAB+, для последующего анализа с помощью специализированного программного обеспечения.

Таким образом, специалисты по радиовещанию могут анализировать IQ-сигнал, даже если они физически не находятся в тестируемой зоне: им требуется только помощь специалиста на месте для захвата IQ-сигнала, а затем для его передачи через Интернет.

ETI запись и воспроизведение

ETI расшифровывается как Ensemble Transport Interface и является контейнером всех аудио, данных и дополнительных информационных услуг цифрового радиоканала DAB/DAB+.

Можно записывать и воспроизводить ETI со всем его содержанием. При его воспроизведении можно выбрать программу для прослушивания и отображения мультимедийного содержимого ... Или скопировать данные на внешнее устройство для последующего анализа.

Поток ETI цифрового радио такой же, как транспортный поток цифрового телевидения.

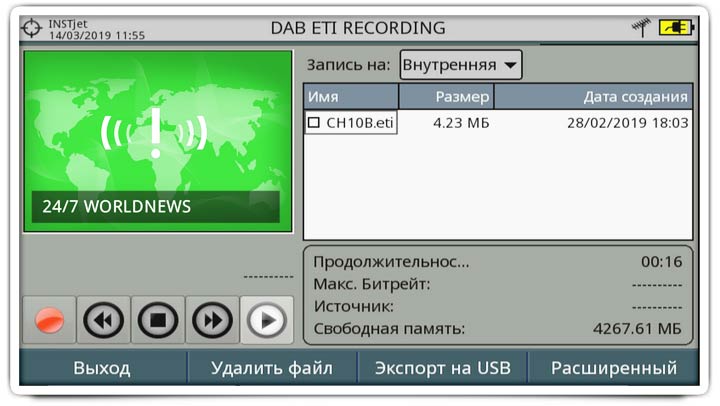

Функция записи и воспроизведения ETI для DAB/DAB+ канала.

FIB и DAB/DAB+ Ансамблевые измерения

Эксклюзивный демодулятор DAB/DAB+ от PROMAX позволяет делать измерения качества, которых нет в другом оборудовании. Он также имеет больший диапазон измерения MER, чем большинство измерительного оборудования, и достигает до 40 дБ:

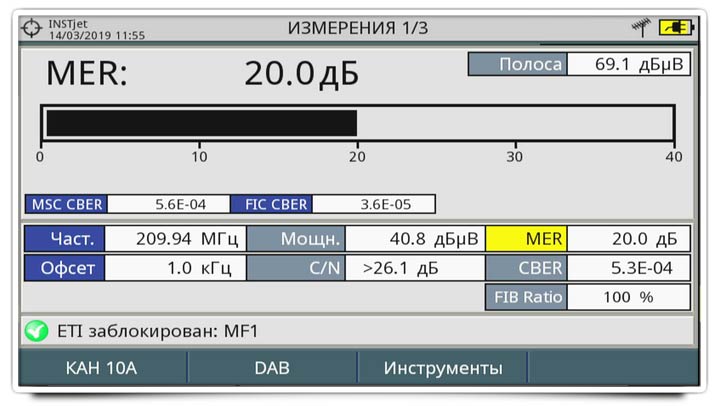

FIB и DAB/DAB+ Ансамблевые измерения.

• FIB RATIO. Контроль ошибок CRC в быстром информационном блоке позволяет мгновенно оценить качество приема Ансамбля.
• MSC CBER. Это измерение CBER блока Main Service Channel, содержащего аудио и данные Ансамбля.
• FIC CBER. Это относится к измерению CBER Fast Information Channel, содержащему данные конфигурации, которые демодулятор использует для демодуляции каждой программы Ансамбля.

Помните: ETI (Ensemble Transport Interface) цифрового радио такой же, как транспортный поток цифрового телевидения.

Больше инструментов измерения и анализа

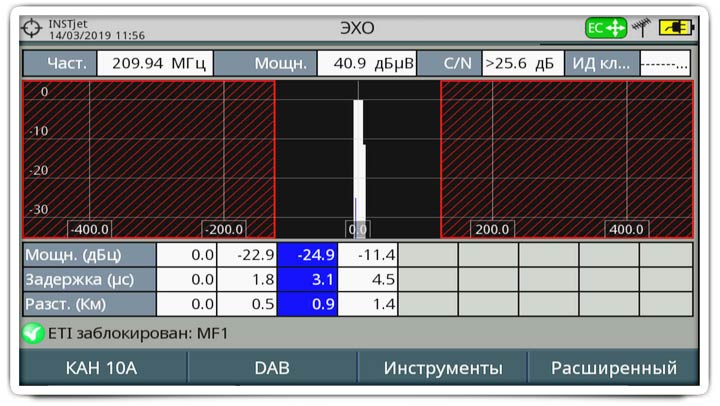

АНАЛИЗАТОР ДИНАМИЧЕСКИХ ЭХО СИГНАЛОВ. DAB также может работать в SFN (одночастотной сети), поэтому анализатор динамических эхо сигналов становится очень полезной функцией.

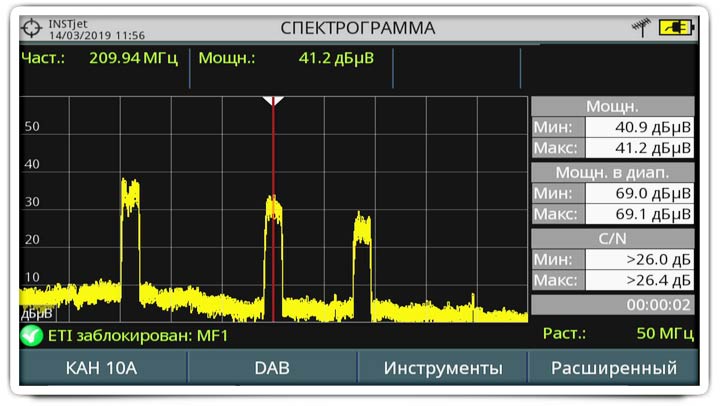

МЕРОГРАММА И СПЕКТРОГРАММА. Это соответственно графики MER и СПЕКТРА с течением времени.

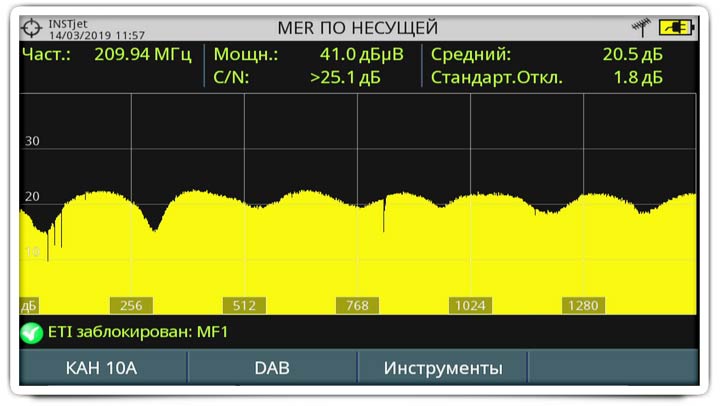

МЕР ПО НЕСУЩЕЙ. Вычисляет и отображает коэффициент ошибок модуляции (MER) для каждой несущей Ансамбля.

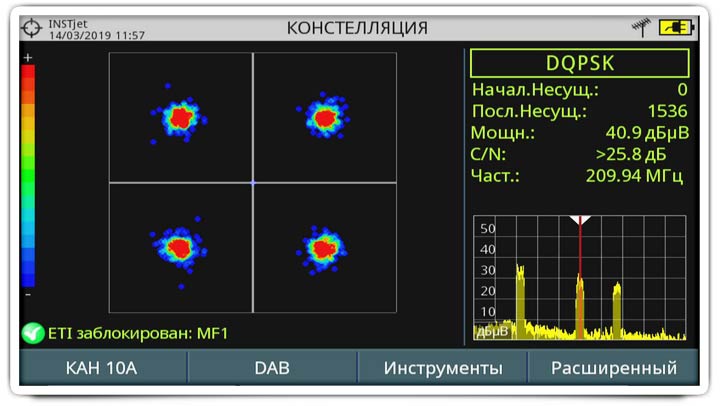

СОЗВЕЗДИЕ. Позволяет оценить прием несущих с первого взгляда. Чем больше сжатых точек, тем лучше.
