Что такое сигнал T2-MI и как его анализировать

31 Январь, 2019.


T2-MI - это интерфейс связи, встроенный в сигналы цифрового наземного телевидения второго поколения (DVB-T2), принимаемые модуляторами, которые осуществляют само вещание. Фактически, T2-MI означает T2 Интерфейс модулятора. Сигнал T2-MI обеспечивает параметры и содержимое вещания для модуляторов.

Технические менеджеры телекоммуникационных сетей используют информацию T2-MI для обеспечения надлежащего развертывания сетей цифрового наземного телевидения.

Анализаторы PROMAX TV могут работать с сигналами T2-MI
Анализаторы PROMAX TV могут работать с сигналами T2-MI

Анализаторы ТВ и Спектра RANGER Neo 3 и RANGER Neo 4 от PROMAX способны принимать и анализировать сигналы T2-MI, поступающие из любого источника: ASI-TS, многоадресной передачи IPTV и даже из RF.

ТВ АНАЛИЗАТОРЫ RANGER NEO 4

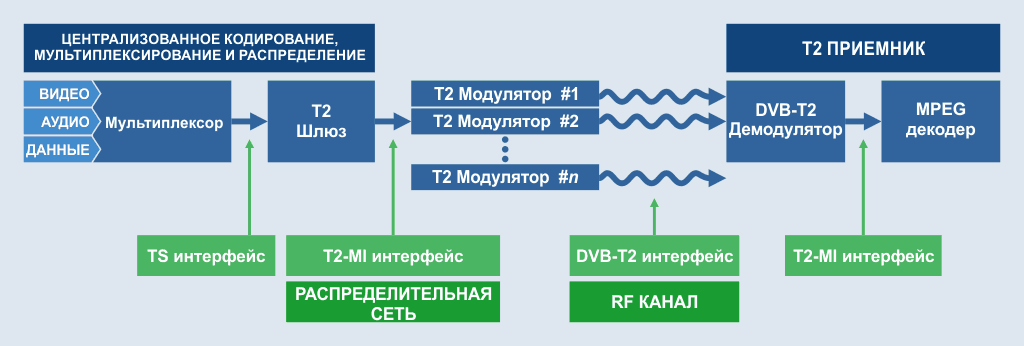

Блок-схема типичной цепи DVB-T2
Блок-схема типичной цепи DVB-T2
У ВАС ЕСТЬ СОМНЕНИЯ? У ВАС ЕСТЬ КАКИЕ-ЛИБО ВОПРОСЫ? ПОЗВОЛЬТЕ НАМ ПОМОЧЬ ВАМ!

T2-MI используется исключительно в линии связи между выходом шлюза T2 и входом модуляторов DVB-T2, и он транспортируется через TS-ASI или IP.

Сигнал T2-MI включает в себя, в дополнение к самому сигналу DVB-T2, данные синхронизации для сетей SFN (одночастотные), корректировки, относящиеся к каждому PLP (канал физического уровня) и BBFRAMES (кадры основной полосы частот), которые соответствуют каждому PLP, и содержат транспортные потоки для модуляции.

Вы можете просматривать в Интернете спецификацию ETSI TS 102 773, которая является бесплатной для использования технических данных.

Инструменты для работы с данными T2-MI

Что можно сделать с сигналом T2-MI телевизионных анализаторов PROMAX RANGER Neo 3 и RANGER Neo 4?

  • Записи TS, которые содержат сигнал T2-MI от источника сигнала RF, IPTV или ASI-TS.
  • Воспроизведение через выход ASI-TS файла, сохраненного в памяти.
  • Анализ транспортного потока, несущего сигналы T2-MI.
  • Анализ и проверка всех полей, определенных в сигнале T2-MI (сигнализация L1, временная метка DVB-T2, каждый из кадров PLP и BB и т. д.).
Полный анализ сигнала T2-MI
Полный анализ сигнала T2-MI с помощью телевизионного анализатора RANGER Neo 4
ТВ АНАЛИЗАТОРЫ RANGER NEO 4

Анализаторы RANGER Neo 3 и RANGER Neo 4 также могут выбрать конкретный PLP и активировать анализатор транспортного потока для анализа TS, переносимого в нем. В приведенном ниже примере мы получаем через поток IP Multicast сигнал T2-MI, из которого мы извлекаем и анализируем таблицы PSI/SI из транспортного потока, передаваемого в PLPID = 17.

Получение сигнала T2-MI и извлечение таблиц PSI/SI
Получение сигнала T2-MI и извлечение таблиц PSI/SI в ТВ-анализаторе RANGER Neo 4
ЧТО ТАКОЕ АНАЛИЗАТОР ТРАНСПОРТНОГО ПОТОКА?

У ВАС ЕСТЬ СОМНЕНИЯ? У ВАС ЕСТЬ КАКИЕ-ЛИБО ВОПРОСЫ? ПОЗВОЛЬТЕ НАМ ПОМОЧЬ ВАМ!
