Как измерить уровень LTE с любым полевым измерительным прибором RANGERNeo

Все полевые измерительные приборы PROMAX могут быть использованы для оценки и устранения LTE помех в телевизионных инсталляциях.

Анализаторы, с 7" экран (около 18 см), могут одновременно отображать спектр, измерения и декодированное изображение. Анализатор со сверхбыстрым спектром включает в себя профессиональные функции, такие как MAX Hold, Min Hold, маркеры на след, хранение, сравнение и точность в трассировке спектра.

В дополнение к функциям, таких как анализ эхо-сигналов, созвездия, испытания затухания, автоматическое заполнение форм и выполнения различных запрограммированных функций, PROMAX продолжает создавать новые возможности для этих приборов. В этой статье мы остановимся на измерении уровня и мощности сигнала LTE.

Выберите полосу пропускания сигнала LTE

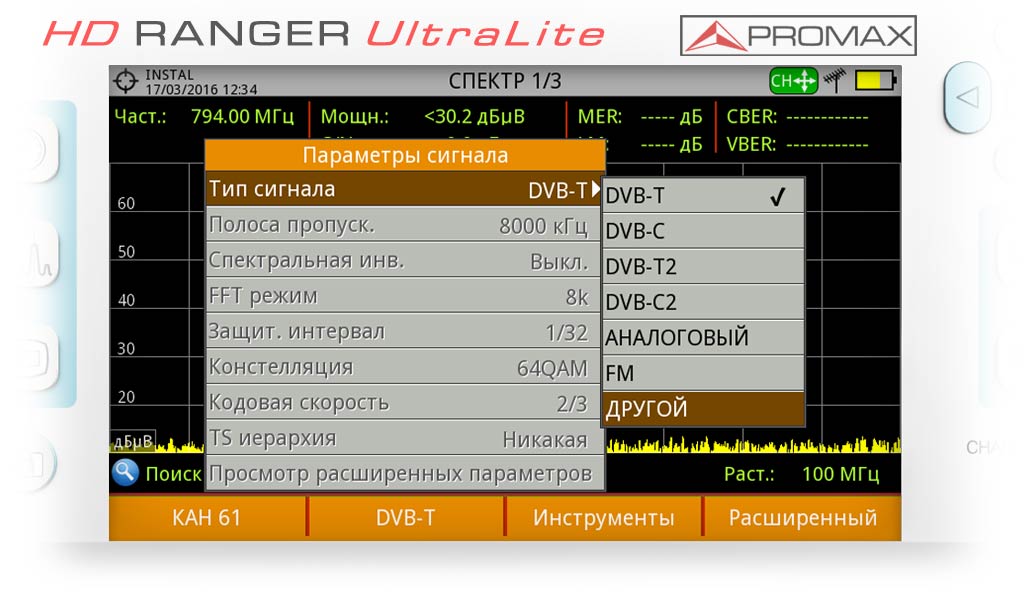

Во-первых, нажать функциональную клавишу F2, а затем в меню Тип сигнала выберите ДРУГОЙ.

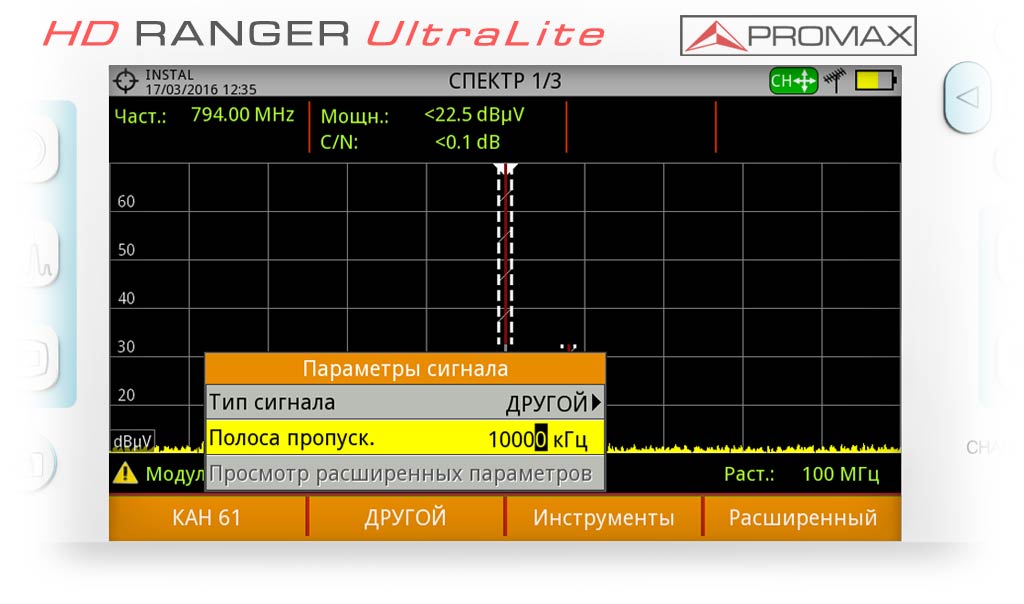

После того, как выбираем тип сигнала ДРУГОЙ, полевой измерительный прибора дает возможность, чтобы регулировали ширину полосы пропускания сигнала LTE. Как правило, ширина полосы равна 10 МГц, и можем производить измерения каждого оператора в обоих нисходящем канале (нисходящей линии связи) и восходящем канале (восходящей линии связи).

Однако закон позволяет разделить спектр и перепродавать его другому оператору. В этом случае мы должны выбрать соответствующую полосу пропускания, например, 5 МГц.

Прибор предупреждает о том, что в такие условия не возможно демодулировать принятый сигнал.

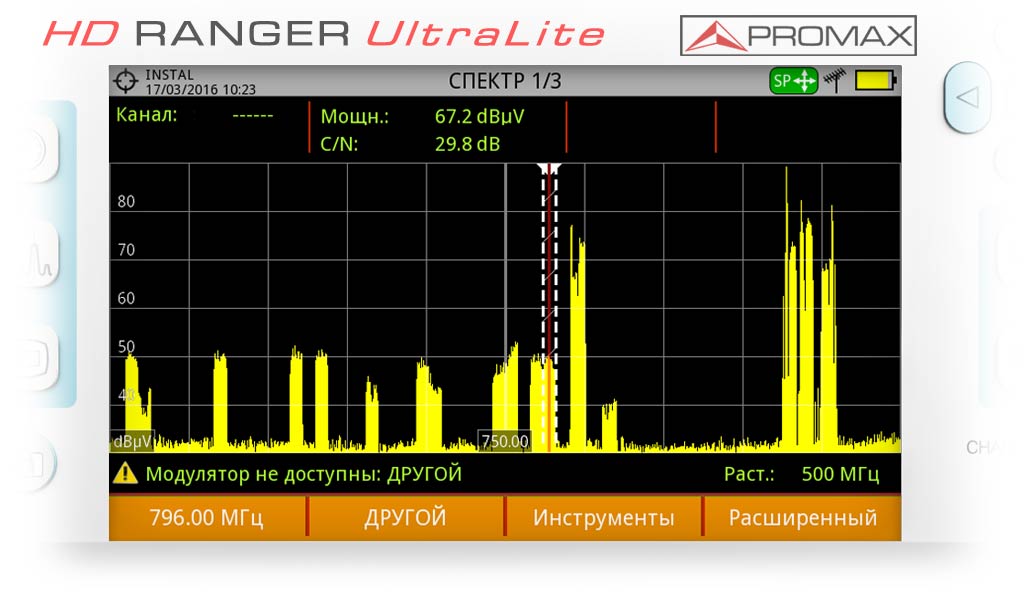

Выберите способ работы в режиме ЧАСТОТА (не в режиме КАНАЛ)

Полоса частот для LTE в цифровой дивиденд будет следующей:

БЛОК	ОПЕРАТОР	НИСХОДЯЩИЙ КАНАЛ	ВОСХОДЯЩИЙ КАНАЛ
A	ORANGE	От 791 до 801 МГц	От 832 до 842 МГц
B	VODAFONE	От 801 до 811 МГц	От 842 до 852 МГц
C	TELEFONICA	От 811 до 821 МГц	От 852 до 862 МГц

Поэтому мы должны установить центральную частоту каждой линии связи и каждого оператора. Например, частота 796 МГц, соответствует центральной частоте нисходящей линии связи Orange.

Выполните соответствующее измерение

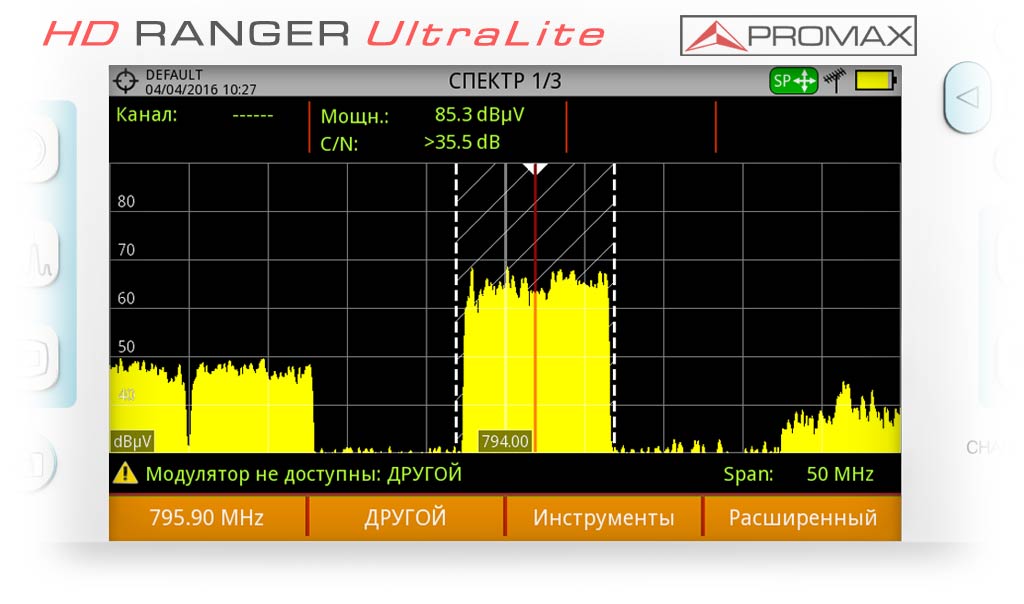

Наконец, мы выполним соответствующее измерение. На рисунке 4 мы можем увидеть уровень сигнала (85,3 дБмВ) с полосой пропускания 10 МГц с его собственной центральной частотой. Этот сигнал был захвачен в Баррио-дель-Пилар в Мадрид.

Следует напомнить о том, что максимальная мощность, которая может излучать базовую станцию по закону, составляет 63 дБм. Внизу находится ссылка с таблицей эквивалентностей между этими двумя показателями.

https://www.maximintegrated.com/en/app-notes/index.mvp/id/808

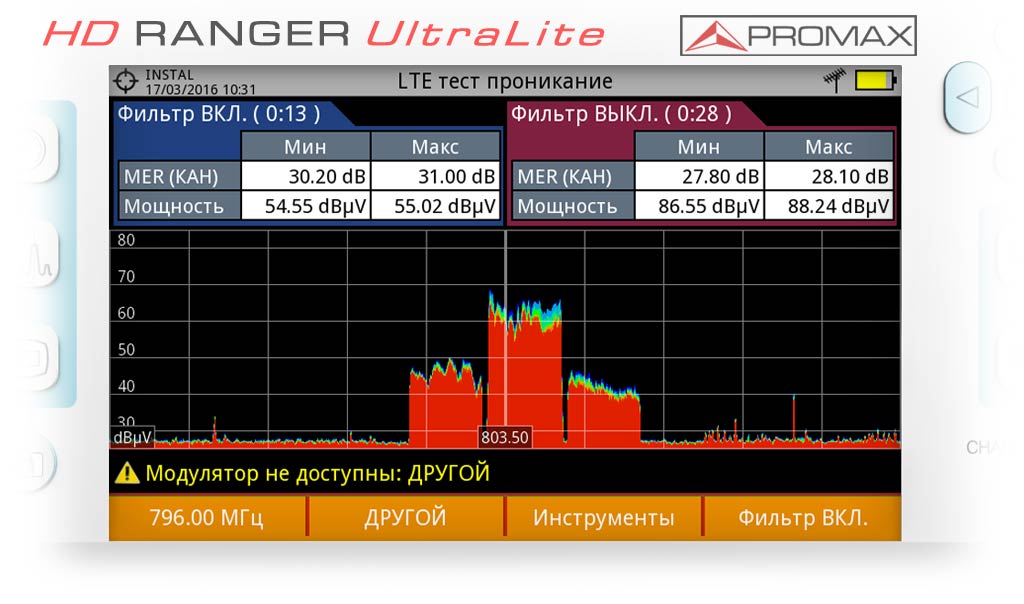

Приборы RANGER позволяют получать уведомления о новых возможностях плюс обновления встроенного программного обеспечения для повышения производительности. Например, измерение мощности LTE, добавляется к тестированию LTE помехи. Этот тест измеряет уровень сигнала с фильтром и без фильтра. На рисунке 5, мржно увидеть действие внешнего фильтра, которое может уменьшить сигнал LTE от 86.55 до 54.55 дБмкВ.
