ATLAS IP è un analizzatore multicast e unicast IPTV, con supporto per il protocollo SRT e opzionalmente ST 2110. Include SD-SDI, HD-SDI e 3G-SDI su RF (e, su richiesta, su fibra ottica).


ATLAS IP è un analizzatore IPTV portatile per ambienti broadcast con tre modalità operative: IPTV multicast/unicast, SD/HD/3G-SDI e ASI-TS (con supporto TS, T2MI e BTS). La tecnologia IP è così diffusa nell'industria del broadcast che gli analizzatori devono essere in grado di ricevere e analizzare segnali IPTV come requisito obbligatorio. Di conseguenza, è cruciale disporre di un analizzatore in grado di monitorare e visualizzare flussi IPTV.

Sono inclusi i codec di uso più frequente nel broadcasting, come l'H.265 4K UHD a 10 bit per il video e il Dolby AC4 per l'audio.

Dispone di un'interfaccia 3G-SDI per effettuare un'analisi approfondita dei segnali 3G-SDI, che comprende un analizzatore audio professionale e un diagramma a occhio, e dispone di un ingresso SDI esterno per questo, oltre all'ingresso/uscita ASI standard.

Grazie al supporto del protocollo SRT, così come al supporto opzionale del protocollo ST 2110 e alla comunicazione con gli elementi di rete come il master clock, l'ATLAS IP aiuta a garantire il corretto funzionamento dei collegamenti di trasmissione in diretta e delle produzioni in studio.

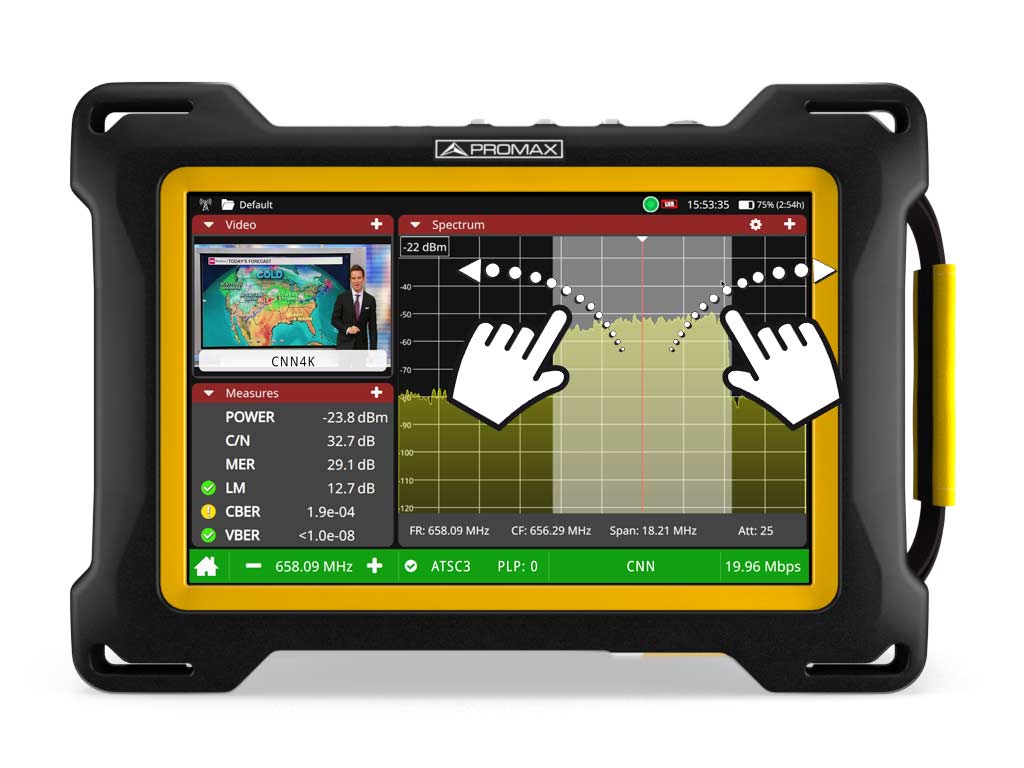

La interfaccia utente multi-touch con pannelli modulari personalizzabili garantisce un'esperienza utente ottimizzata, semplificando notevolmente l'utilizzo di un analizzatore broadcast di questo tipo.

MODO IPTV MULTICAST/UNICAST Più di 20 misurazioni (include Jitter, Packet rate, Histograma + jitter, Inter Packet Arrival Time). Multicast. Ricezione T2MI e BTS.
MODO DI FUNZIONAMENTO SD/HD/3G-SDI Ingresso/Uscita 3 Gbps. Diagramma statistico dell'occhio, Rilevamento errori CRC, Monitoraggio 16 canali audio AES3, Pattern test 1080p 60.
MODO ASI-TS Supporta TS, T2MI, BTS
MODALITÀ ANALIZZATORE STREAMING Ricezione SRT nelle modalità chiamante, ascoltatore e rendezvous. Oltre 12 metriche tra cui RTT, latenza, pacchetti NACK e analisi TS ricevuti. Analizzatore OTT.
INGRESSI E USCITE
  • Ingresso e uscita ASI/SDI (BNC femmina, 75 Ω 3 Gbps)
  • Connettore SFP+
  • Uscita HDMI™ (v1.4b fino a 3840x2160 pixel @30 Hz)
  • USB 2.0 master/device (Tipo C). Archiviazione e comandi remoti
  • Ethernet (RJ45) per webControl e comandi remoti
  • Ingresso IPTV (Ethernet RJ45, 10/100/1000 Mbps)
  • Uscita stereo per cuffie (jack 3,5 mm)
  • USB 3.0 host (tipo A, dispositivi USB-CDC)
  • CAM (conforme a DVB-CI) ingresso modulo CAM
FUNZIONALITÀ
  • Misure SMPTE ST2110 (opzionale)
  • Misure SRT
  • Decoder 4K
  • Acquisizioni di schermata
  • Registrazione dei servizi
  • Pianificatore di attività
  • Monitoraggio del segnale
  • Controllo a distanza (webControl)
  • Streaming di Video y Audio
  • Registrazione de TS
  • Analisi de TS
  • Misura e decodifica di IPTV multicast
  • Diagramma a occhio (HD-SDI, 3G-SDI)
  • Memoria 8 GB, espandibile tramite USB
  • OTT
OPZIONI
  • Uscita SDI e ASI ottica
  • Entrata SDI e ASI ottica
  • Supporto per il protocollo ST2110

TVHUNTER+

SATHUNTER+

TV EXPLORER NG

HD RANGER UltraLite

HD RANGER ECO

RANGER Neo Lite

RANGER Neo +

RANGER Neo 2

RANGER Neo 3

ATLAS NG
STANDARD DI RADIODIFFUSIONE DIGITALE
DVB-T/T2 (dipende dalla versione) ×
DVB-T2 Lite ×
DVB-S/S2 ×
DVB-S2 Multistream × × ×
DVB-S2x × × opzionale × × × × × × opzionale
DSS ×
ISDB-T/Tb (dipende dalla versione) × × ×
ATSC 3.0 × × opzionale × × × × × ×
ACM / VCM / CCM × × × ×
MPEG-TS × × × × × ×
DVB-T2-MI × × × × × × ×
DECODER 4K × × × × Frame grabber Frame grabber Frame grabber Frame grabber
PROTOCOLLI ST 2110 et SRT × × × × × × × × ×
CODEC AUDIO
MPEG-1, MPEG-2, HE-AAC, Dolby Digital Plus × ×
CODEC VIDEO
MPEG-1, MPEG-2, H.264 × ×
H.265 (HEVC) × × × ×
INGRESSI E USCITE
Ingresso RF universale 75 Ω × × × × × x
Ingresso RF universale 50/75 Ω × × × ×
Ingresso N 50 Ω × × × × ×
Uscita HDMI™ × × × ×
Ingresso IP × × × × ×
Ingresso AV × × × ×
USB
Ingresso/Uscita ASI-TS × × × × × × ×
Ingresso IPTV Multicast × × × × × × ×
Slot Common Interface × × × × × × ×
Ingresso 1 PPS × × × × × × × ×
Porta SFP+ × × × × × × × × ×
Jack cuffie stereo × × × × × × × ×
FUNZIONI
TVHUNTER+ e SATHUNTER+Analizzatore di spettro, Misura numerica, Misura grafica, 50 punti di rilevamento
Funzioni - -Costellazione, LTE 1,6 GHz, Echi in tempo reale, StealthID, PLS, Spettro ultraveloce, MAX/MIN hold, FM RDS, Screenshot, Datalogger, Beacon/Flyaways per SNG e VSAT, Wideband LNB, WiFi 2,4 GHz, LTE, Registrazione Video, Livello di campo, Pianificatore di funzioni
Ulteriori funzioni - - Costellazione, LTE 1,6 GHz, Echi in tempo reale, StealthID, PLS, Spettro ultraveloce, MAX/MIN hold, Screenshot, Datalogger, LTE, Registrazione de TS, Pianificatore di funzioni, FM RDS (opzionale), Wideband LNB, WiFi 2,4 GHz, Merogramma, Spectrogramma, Controllo remoto, MER per portante, Misuratore ottico a banda larga Costellazione, LTE 1,6 GHz, Echi in tempo reale, StealthID, PLS, Spettro ultraveloce, MAX/MIN hold, Screenshot, Datalogger, Beacon/Flyaways per SNG e VSAT, LTE, Registrazione Video, Livello di campo, Pianificatore di funzioni, Rilevamento H.265 comprende anche:
FM RDS, Wideband LNB, Wifi 2,4 GHz, OTT
comprende anche:
Merogramma, Spectrogramma, Monitoraggio di segnale, Controllo remoto, MER per portante, Streaming audio/vídeo, SCAN, TILT, Attenuazione di Shoulder
comprende anche:
Registrazione de TS, Análisis de TS, IPTV multicast
comprende anche:
Network delay (DVB), Registrazione de DVB-T2-MI
ANALIZZATORE DI SPETTRO
Banda (terrestre) 170 a 850 MHz × 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 a 1000 MHz 5 MHz a 6 GHz
Banda (satellitare) × 950 a 2150 MHz 950 a 2150 MHz 950 a 2150 MHz 950 a 2150 MHz 250 a 2500 MHz 250 a 2500 MHz 250 a 2500 MHz 250 a 2500 MHz 5 MHz a 6 GHz
Margine di misura 40 a 100 dBµV 40 a 110 dBµV 20 a 130 dBµV 20 a 120 dBµV 20 a 120 dBµV 10 a 130 dBµV 10 a 130 dBµV 10 a 130 dBµV 10 a 130 dBµV N/D
FILTRI DI RISOLUZIONE
2 kHz (terrestre) × × × × × × ×
10/20/30/40 kHz × × × × × × ×
100 kHz × ×
200 kHz × × × × ×
1 MHz × × × × × × ×
AUTONOMIA 5 ore 80 min 4 ore 2 ore 2 ore 2ore 4 ore 4 ore 4 ore 4 ore
