Zero segnale, zero problemi: Il segreto del Test di Attenuazione

Il test di attenuazione è una funzione essenziale per la certificazione del corretto cablaggio e degli elementi passivi (partitori, ecc.) di un’intera infrastruttura di ricezione TV. Questo vale sia per la distribuzione in fibra/coassiale negli edifici che per le reti via cavo.

Consiste nell'iniettare dei segnali pilota di test nella centrale di testa e verificarne la ricezione in tutti i piani, in ogni derivazione del cablaggio, fino alle prese d'utente.

Con le apparecchiature PROMAX, il test di attenuazione può essere eseguito 'in funzione' o anche senza attendere la presenza di un segnale reale

Con i misuratori PROMAX, questa prova può essere effettuata “a caldo” (senza interferire con i segnali in servizio) o anche senza attendere il segnale reale, certificando che l'impianto funzionerà correttamente una volta installati l'antenna e i moduli di testata.

Inoltre, i dispositivi PROMAX sono in grado di generare segnali pilota di test sia in banda satellite che terrestre e CATV, coprendo così tutte le normative vigenti a livello mondiale.

Un momento... ¿È possibile testare il cablaggio senza un segnale reale?

Se esegui il test di attenuazione utilizzando un generatore di segnali pilota, puoi testare le prestazioni del cablaggio di un intero edificio con vantaggi che il segnale reale non offre:

• In nuovi edifici: Per certificare l'impianto secondo le normative vigenti, non è necessario attendere l'installazione dell'antenna e delle centrali di testa.
• Ristrutturazioni o manutenzione: Certificherai la corretta distribuzione della rete anche se l'antenna e le testate non sono ancora state installate o collegate.
• Manutenzione in impianti attivi: Senza interferire con i servizi, inserendo segnali pilota su frequenze libere.
• Test di prestazione a diverse frequenze: Poiché il comportamento del rame varia a seconda della frequenza.

E un aspetto molto importante: la legislazione richiede la certificazione degli impianti con un generatore di piloti (ICT in Spagna, DUCTOS in Cile, RITEL in Colombia...).

Generatori di rumore VS generatori di piloti

Oltre al fatto che la normativa richiede l'uso di un generatore di piloti a frequenze specifiche per certificare un impianto, i generatori di rumore presentano degli svantaggi che ne sconsigliano l'uso:

• I generatori di rumore iniettano il segnale occupando l'intera banda, pertanto non sono adatti per eseguire prove a caldo poiché interferiscono con i servizi reali (al contrario, i generatori di piloti consentono di allocare i segnali di test su frequenze libere).
• Un generatore di rumore non invia un segnale stabile valido per effettuare certificazioni.

L'uso di un generatore di rumore in un impianto in funzione è una cattiva pratica: interferisce con il segnale reale

Dalla testata alla presa

Il flusso di lavoro per eseguire un test di attenuazione è semplice: Calibrare, connettere e misurare. È sufficiente un generatore di frequenze pilota e un misuratore di campo calibrabile come il TV EXPLORER NG.

1. Calibrazione. L'azzeramento.

Assicurarsi che nella funzione “Test di attenuazione”, il misuratore sia sintonizzato sulle stesse frequenze emesse dal generatore di piloti. Collegare entrambi gli strumenti, eseguire l'azzeramento del misuratore e impostare le perdite massime ammissibili per ogni pilota.

Se si utilizza il PROMAX RP-110, è possibile personalizzare le frequenze e i livelli dei piloti nelle posizioni dello spettro più convenienti. Questo è l'ideale perché, se si lavora in un impianto con segnale reale, è possibile sfruttare gli spazi liberi dello spettro senza interrompere il servizio.

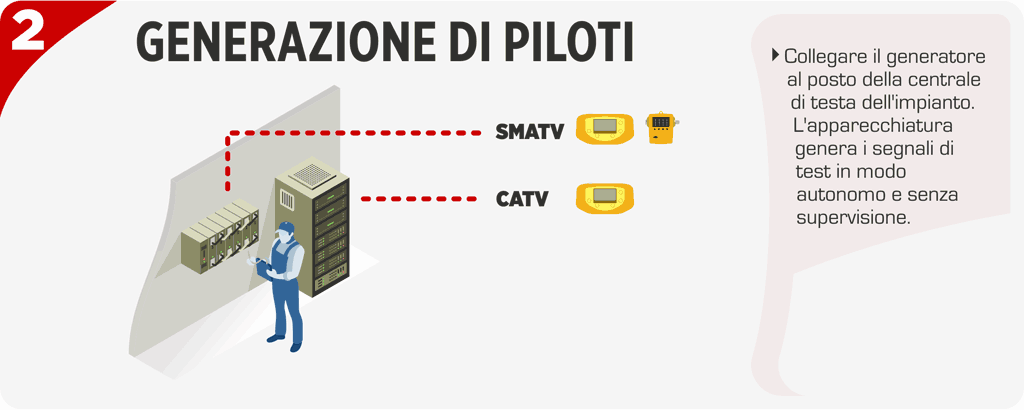

2. Generare i segnali pilota nella testata dell'impianto

... o in qualsiasi altra posizione, anche se nel 99% dei casi lo utilizzerai in testata. Se utilizzi un generatore di segnali pilota PROMAX RP-110, lo strumento funziona in modo autonomo per 5 ore a batteria. Se usi un RP-080, puoi alimentarlo via RF direttamente dal misuratore di campo.

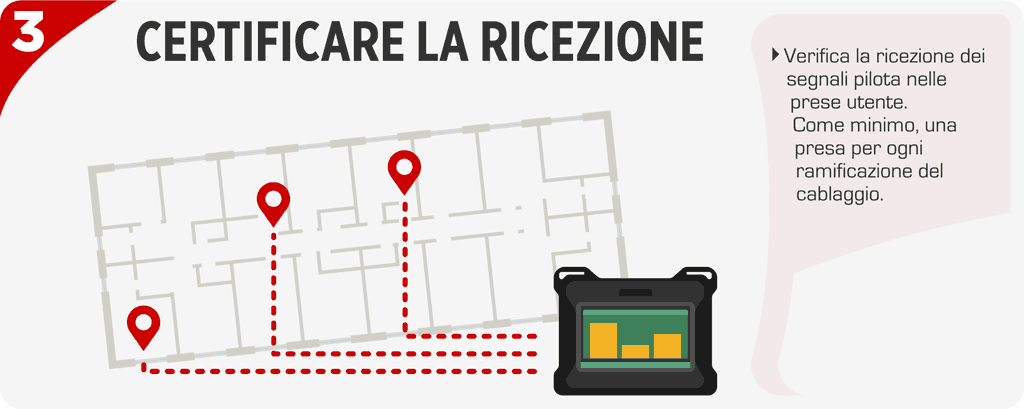

3. Verificare la ricezione dei segnali pilota nelle prese d’utente

Verifica i livelli di ricezione dei segnali pilota nelle prese d’utente con il “Test di attenuazione”. Più prese certifichi, meglio è (con la modalità PASSA/FALLA ti prenderà solo un momento!). Come minimo, dovresti controllare una presa per ogni ramo dell'impianto di distribuzione. Prestando particolare attenzione a:

• La presa più vicina alla centrale: Se qui il segnale è troppo alto, si corre il rischio di saturare i ricevitori.
• ... e la presa più lontana di ogni ramo: Se qui arriva segnale a sufficienza, significa che la rete dorsale è robusta.

In sintesi: Oltre la misura, la CERTIFICAZIONE!

Aspettare che l'antenna sia installata o che l'operatore attivi il segnale per iniziare a collaudare l'impianto è come installare un allarme e aspettare i ladri per verificare se funziona. Il Test di Attenuazione del TV EXPLORER NG ti offre la totale sicurezza che, quando arriverà il segnale reale, tutto funzionerà al primo colpo.

L’eccellenza non sta nel risolvere il problema, ma nel progettare l’affidabilità.
