I segreti della radio FM svelati grazie agli analizzatori PROMAX

La radio digitale è una realtà in molti paesi, ma la cara vecchia radio FM analogica è ancora qui... e ci resterà per un bel po'. Allora, come funziona la stereo FM? Cosa possiamo misurare in questi segnali? Approfondiamo questi argomenti con l'analizzatore FM avanzato dei misuratori di campo PROMAX.

Qual è la composizione di un canale FM?

Un canale FM è, di fatto, un multiplex (MPX) che include le seguenti sottoportanti:

• Subportante L+R: Somma dei canali sinistro e destro. Questo è ciò che ascoltiamo nei ricevitori FM mono.
• Pilota stereo: La sua presenza indica un canale stereo e consente anche di rigenerare le portanti delle due seguenti subportanti.
• Subportante L-R: Sottrazione dei canali sinistro meno destro. Combinando questa informazione con la subportante L+R, i ricevitori FM stereo possono ripristinare entrambi i canali audio.
• Sottoportante RDS: Dati digitali trasmessi sul canale per ricevitori compatibili.
• Servizi SCA: Riservati alla codifica di dati in molteplici formati per applicazioni professionali o a pagamento.

Come visualizzare le sottoportanti FM?

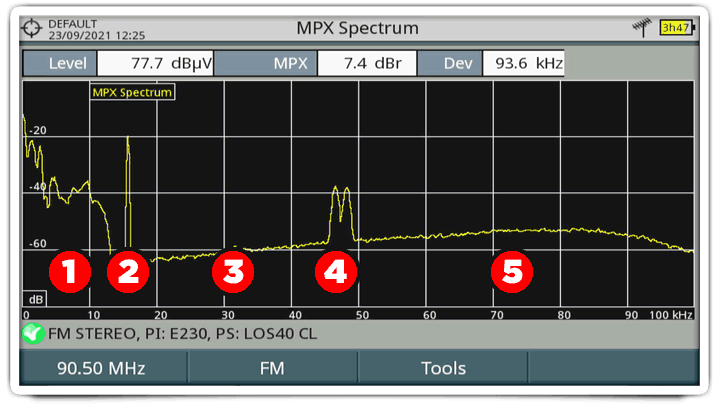

Il multiplex FM (MPX) ha una larghezza di banda di 100 kHz. La posizione delle portanti può essere visualizzata utilizzando la funzione Spettro MPX dei misuratori de campo PROMAX:

1. Subportante L+R.
2. Pilota stereo.
3. Subportante L-R.
4. Sotoportante RDS.
5. Servizi SCA.



In questo articolo, ci avvaliamo dell'opzione di analisi FM avanzata offerta dai misuratori di campo RANGER Neo. I misuratori di campo PROMAX, con caratteristiche variabili a seconda del modello, sono una linea di strumenti che include modelli sia per installatori che per enti di controllo dello spettro RF.

REQUEST A QUOTE

Misurazioni avanzate su segnali radio FM stereo

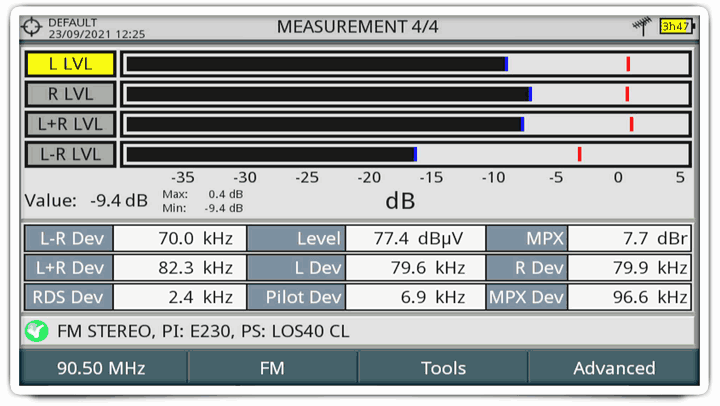

La seguente schermata mostra a colpo d'occhio i livelli dei canali sinistro e destro e il livello di ciascuna delle sottoportanti menzionate (L+R e L-R):

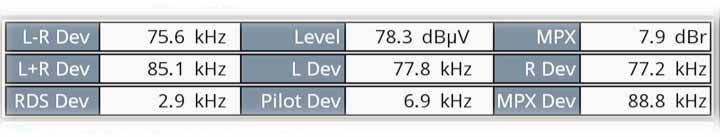

La parte inferiore dello schermo mostra la misurazione di base del livello del segnale/portante e le deviazioni di frequenza di tutti i piloti che costituiscono il multiplex FM (MPX), utilizzando un analizzatore di spettro.

Cos'è la deviazione di frequenza e perché è necessario misurarla?

FM sta per Modulazione di Frequenza. Questo significa che l'informazione viene codificata modificando la frequenza del segnale: aumentando e diminuendo la frequenza portante entro determinati limiti. Questa modifica è la deviazione di frequenza.

Una deviazione eccessiva (cioè, una frequenza portante troppo alterata) può causare interferenze su due canali vicini. Per prevenire questo, è necessario stabilire per legge dei limiti di deviazione che le emittenti devono osservare. Di conseguenza, le autorità RF devono misurare l'eccesso di deviazione, e avere un dispositivo in grado di misurare la deviazione FM di tutte le portanti è fondamentale.

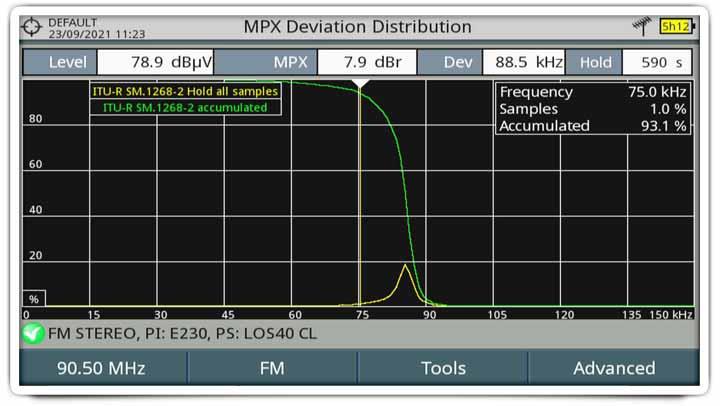

Nella schermata precedente, è mostrato un istogramma esemplificativo della norma ITU-R SM.1268-2: il giallo rappresenta il numero di campioni che hanno raggiunto una certa deviazione di frequenza, mentre il verde (cumulativo) indica quanti hanno superato una determinata deviazione.

Impiego dell'analizzatore per il monitoraggio della deviazione FM

La funzione webControl dei misuratori di campo PROMAX consente non solo di controllare i dispositivi da remoto, ma anche di monitorare i segnali e inviare allarmi via e-mail basati su soglie di qualità definite dall'utente.

webControl è una funzione gratuita inclusa di serie in tutti gli analizzatori RANGER Neo+ e superiori, che ne potenzia le capacità: consente di utilizzarli non solo come strumenti di campo, ma anche come apparecchiature di laboratorio con funzionalità di controllo remoto completo e come stazioni di misura da collocare in postazioni fisse o mobili.
