РусскийCos'è un OTDR e come interpretare le sue misurazioni
L'OTDR è uno strumento che si usa nelle reti di fibra ottica per trovare perdite e rotture, calcolando la distanza da questi problemi (detti eventi) e permettendo così di localizzare il punto preciso della rete dove fare la manutenzione necessaria.
Diversi modelli di OTDR di PROMAX impiegati nelle reti a fibra ottica
RICHIEDETE OFFERTA
Qual è lo scopo dell'OTDR?
Nelle reti in fibra ottica all'interno degli edifici, individuare un guasto è relativamente semplice. Tuttavia, quando le reti ottiche si estendono su aree vaste, è praticamente impossibile localizzare la rottura in una specifica strada, facciata, tunnel o conduttura senza un OTDR che indichi la distanza tra il punto di misurazione e il guasto.
Interpretazione delle misurazioni di un OTDR

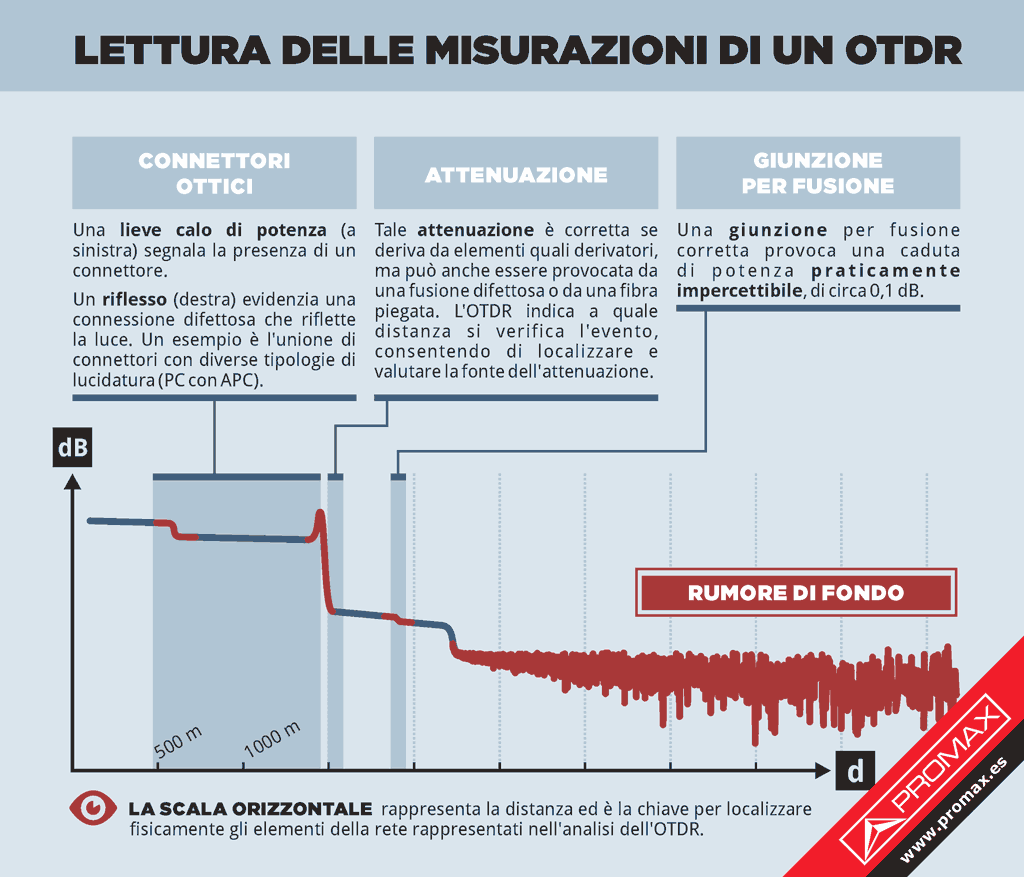

Grafico di una linea in fibra ottica analizzata con OTDR. Analizzando i vari eventi, si possono individuare giunzioni, connettori, splitter o piegature eccessive, e si può localizzare fisicamente il punto esatto della rete dove si verificano.
Cosa misura l'OTDR
OTDR, acronimo di Riflettometro Ottico nel Dominio del Tempo (Optical Time Domain Reflectometer), è un dispositivo che emette un impulso luminoso, analizza la riflessione e misura il tempo di ritorno per determinare la distanza degli eventi e altre misurazioni, come:
- Misura della lunghezza della fibra ottica.
- Misura della distanza tra due eventi nella fibra.
- Localizzazione di guasti e discontinuità nelle fibre ottiche.
- Rappresentazione grafica degli eventi all'interno di una linea in fibra.
- Misura delle perdite tra due punti della fibra ottica.
- Misura delle perdite nelle giunzioni.
- Misura dei fenomeni di riflessione delle fibre ottiche.
Raccomandazione per l'uso dell'OTDR: Nell'effettuare le misurazioni dei segmenti di fibra ottica, si suggerisce di impostare una scala di misurazione pari ad almeno il doppio della distanza stimata (più la bobina di lancio). Tale accorgimento permette di distinguere nettamente il termine della fibra ottica e di non interpretare erroneamente il RUMORE DI FONDO come altri eventi.
