Tipi di connettori in fibra ottica: Guida semplice



Gli acronimi SC, LC, FC e ST corrispondono ai tipi di connettore ottico più comuni nelle applicazioni FTTH e nelle reti dati. Per quanto riguarda la nomenclatura PC/UPC/APC, sono acronimi che si riferiscono al tipo di lucidatura del terminale ottico (ferrule) che rende possibile il passaggio di impulsi di luce laser tra due fibre ottiche.

Quindi, ad esempio, un comune cavo patch FTTH con terminazione SC/APC indica un connettore SC con lucidatura APC.

Prima di cominciare: Per avere una connessione ottica migliore, è importante tenere pulite le estremità dei puntali. Se il connettore si sporca, è necessario utilizzare un pulitore per connettori ottici per rimuovere polvere e impurità.

SCARICA IL CATALOGO DELLA FIBRA OTTICA PROMAX

• I tipi di connettori ottici più diffusi
• Tipi di lucidatura
• Tabella dei colori dei connettori per fibra ottica
• Tabella dei colori dei cavi di fibra ottica

I tipi di connettori ottici più diffusi

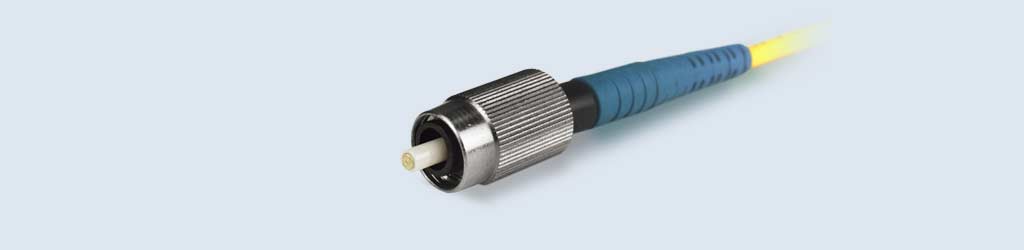

Connettore FC

• Significato di FC: L'acronimo FC sta per Ferrule Connector (Connettore a ghiera).
• Storia: È stato il primo connettore ottico con ferrule in ceramica, sviluppato da Nippon Telephone and Telegraph. Il suo utilizzo è in declino a favore dei connettori SC e LC.
• Caratteristiche: È un connettore filettato con un fissaggio molto resistente alle vibrazioni, pertanto viene utilizzato in applicazioni soggette a movimento. Si usa anche negli strumenti di precisione (come gli OTDR) ed è molto diffuso nel CATV.
• Caratteristiche ottiche: Per fibre monomodali. Le perdite di inserzione arrivano a 0,3 dB.

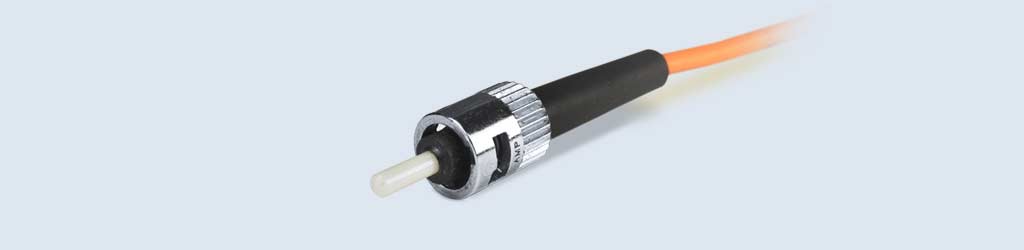

Connettore ST

• Significato di ST: L'acronimo ST sta per Punta Dritta (Straight Tip).
• Storia: Sviluppato negli Stati Uniti da AT&T, è stato ampiamente utilizzato in ambienti professionali come le reti aziendali e in ambito militare.
• Caratteristiche: La sua forma è simile al connettore giapponese FC, ma il suo meccanismo di aggancio è analogo a quello di un connettore BNC (montaggio a baionetta).
• Caratteristiche ottiche: È utilizzato con fibre multimodali. Le sue perdite di inserzione si aggirano intorno a 0,25 dB.

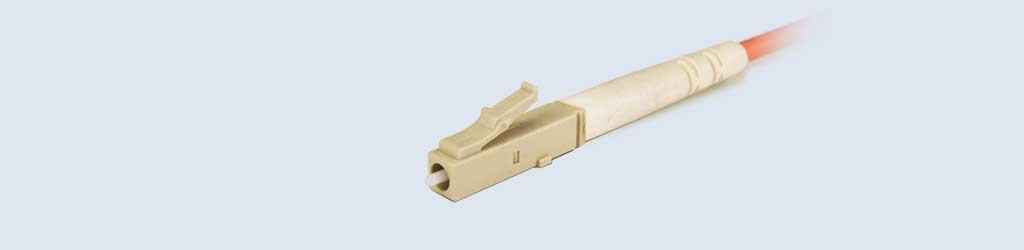

Connettore LC

• Cosa significa LC: LC sta per Lucent Connector (Connettore Lucent) o Little Connector (Connettore Piccolo).
• La sua storia: È stato sviluppato da Lucent Technologies nel 1997.
• Caratteristiche fisiche: Ha un aggancio simile all'RJ45 (tipo push and pull). È più sicuro e compatto dell'SC, permettendo così una maggiore densità di connettori in rack, pannelli e FTTH.
• Caratteristiche ottiche: Adatto per fibre monomodali e multimodali. Perdite di 0,10 dB.

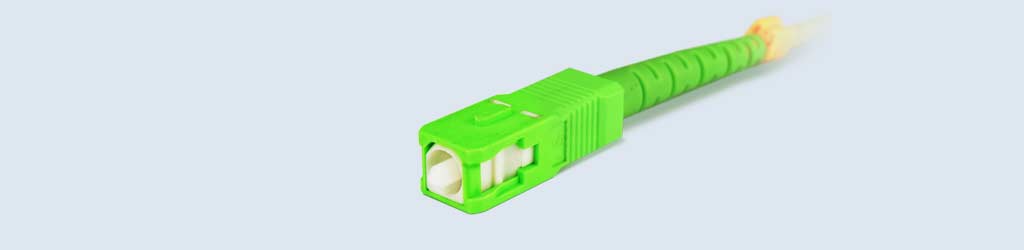

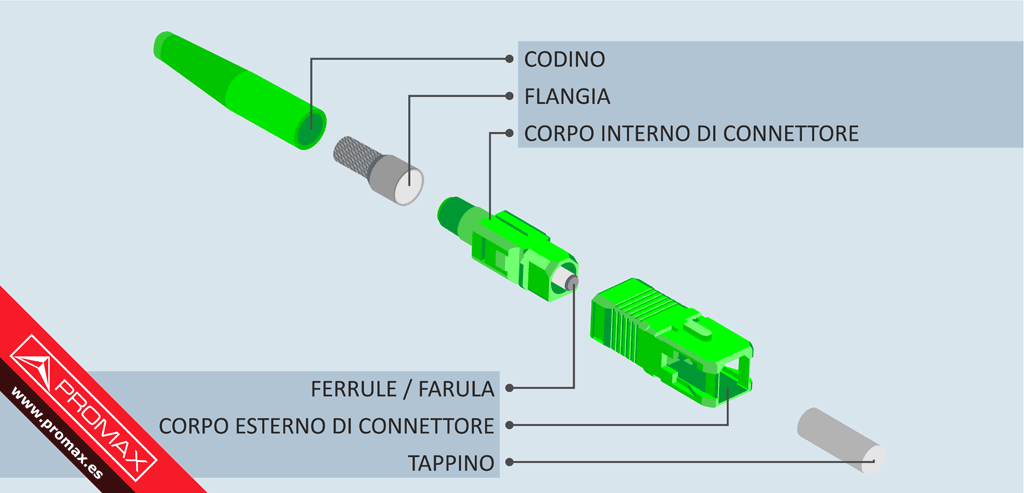

Connettore SC

• Significato di SC: L'acronimo SC sta per Subscriber Connector (Connettore d'Abbonato) o Square Connector (Connettore Quadrato).
• Storia: Sviluppato da Nippon Telegraph and Telephone, il suo costo di produzione sempre più basso lo ha reso il più popolare.
• Caratteristiche: Regolazione rapida a pressione. È compatto, consentendo l'integrazione di un'elevata densità di connettori per strumento. Viene utilizzato in FTTH, telefonia, televisione via cavo, ecc.
• Caratteristiche ottiche: Per fibre monomodali e multimodali. Perdite di 0,25 dB.

Tipi di lucidatura

• PC: Contatto Fisico (Physical Contact). La ghiera è smussata e rifinita su una superficie piana. Questo evita spazi vuoti tra le ghiere dei connettori che si stanno accoppiando e ottiene perdite di ritorno tra -30 dB e -40 dB. Si tratta di una soluzione sempre più in disuso.
• UPC: Ultra Contatto Fisico (Ultra Physical Contact). Simili ai connettori PC, ma con una smussatura più curva, che permette di ridurre le perdite di ritorno tra -40 e -55 dB. La tendenza attuale è di utilizzarli in linee "morte" per consentire agli operatori di telecomunicazioni di effettuare test di rete, ad esempio con OTDR.
• APC: Contatto Fisico Angolato (Angled Physical Contact). La ghiera termina in una superficie piana e a sua volta inclinata di 8 gradi. Si tratta del connettore che ottiene un collegamento ottico di maggiore qualità, poiché riesce a ridurre le perdite di ritorno fino a -60 dB, aumentando così il numero di utenti nelle fibre monomodali. Per questo motivo, unito ai suoi costi di produzione sempre più bassi, l'APC è diventato il tipo di lucidatura più utilizzato.

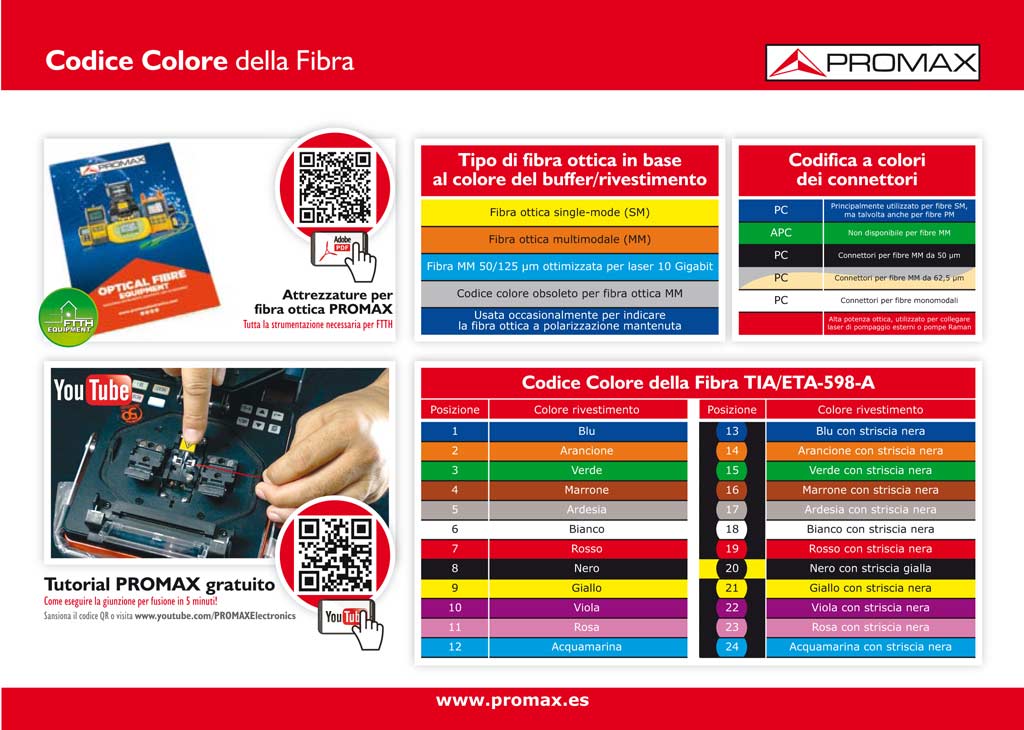

Tabella dei colori dei cavi in fibra ottica

Tabella dei colori dei cavi in fibra otticaa

SCARICA LA GUIDA AI COLORI DI CAVI E CONNETTORI IN FIBRA OTTICA
