La fine della radio FM è vicina? PROMAX sviluppa nuove tecnologie per l'analisi del DAB e del DAB+
PROMAX ha un nuovo tipo di demodulatore per DAB e DAB+ che può essere installato opzionalmente nei misuratori di campo RANGER Neo, equipaggiandoli così con il più versatile analizzatore DAB/DAB+ disponibile oggi. Include un margine di frequenza esteso fino a 800 MHz, tra gli altri vantaggi rispetto agli altri misuratori di campo DAB presenti sul mercato:
- Gamma di frequenza ampliata fino a 800 MHz.
- Digitalizzazione del segnale IQ.
- Memorizzazione e riproduzione ETI..
- Misurazioni di ensemble FIB e DAB/DAB+.
Con i misuratori di campo PROMAX RANGER Neo, è possibile identificare, demodulare e misurare i parametri essenziali per una ricezione di qualità della radio digitale. Questa funzione è disponibile come optional (ma è standard nei modelli Neo 3 e Neo 4). Per ampliare ulteriormente queste misurazioni e funzioni, è possibile installare l'opzione avanzata DAB/DAB+, compatibile con i modelli Neo 2 e successivi, che esamineremo in questo articolo.

I misuratori di campo PROMAX offrono, come opzione, un analizzatore avanzato DAB/DAB+
RICHIEDETE OFFERTA
Cos'è la radio digitale DAB e DAB+
DAB e DAB+ sono standard per la radio digitale terrestre, caratterizzati da un'alta resistenza alle interferenze, un'eccellente qualità audio e la possibilità di trasmettere anche testo e immagini. I servizi DAB/DAB+ necessitano di una larghezza di banda inferiore rispetto a un canale FM e utilizzano la compressione audio in formato MPEG Audio Layer II (DAB) o AAC (DAB+). Quest'ultimo formato consente di ridurre la larghezza di banda fino al 60% rispetto al primo, senza compromettere la qualità del suono.
La radio digitale è alla radio FM ciò che la televisione digitale terrestre è alla televisione analogica.
Gamma di frequenza ampliata fino a 800 MHz

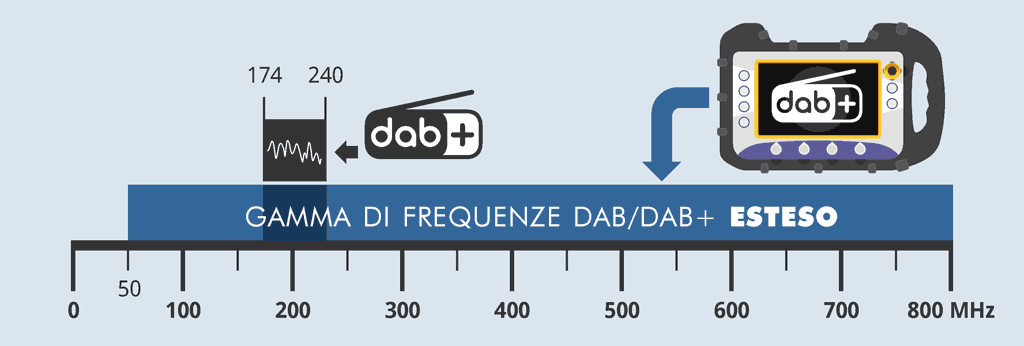

Gamma di frequenza DAB/DAB+ ampliata, da 50 a 800 MHz.
Il misuratore avanzato per DAB/DAB+ ha un margine di frequenza che va da 50 a 800 MHz, superando le specifiche della norma, che si limita alla Banda III (174-230 o 240 MHz a seconda del paese).
Questa ampia gamma di frequenza assicura il funzionamento ottimale dei sistemi in reti private e chiuse, come quelle di operatori via cavo, laboratori di ricerca e sviluppatori di sistemi.
TI INTERESSA? CONTATTACIDigitalizzazione del segnale IQ
La registrazione IQ - proprio come un microfono farebbe con la voce - campiona e memorizza digitalmente il segnale IQ grezzo di un canale DAB/DAB+ per un'analisi successiva con software specializzato.
Digitalizzazione di un segnale RF DAB ricevuto via RF
Questo permette ai professionisti del broadcast di esaminare il segnale IQ anche a distanza: basta la collaborazione di un tecnico sul luogo per acquisire il segnale IQ con un misuratore di campo e trasmetterlo via Internet.
TI INTERESSA? CONTATTACIMemorizzazione e riproduzione ETI
ETI, acronimo di Ensemble Transport Interface, rappresenta il contenitore di tutti i servizi audio, dati e informazioni supplementari di un canale radio digitale DAB/DAB+.
È possibile registrare e riprodurre l'ETI con tutti i suoi contenuti. Durante la riproduzione, è possibile scegliere un servizio per ascoltare e visualizzare i suoi contenuti multimediali... O, in alternativa, trasferire i dati su un dispositivo esterno per un'analisi successiva.
L'ETI della radio digitale è equivalente al Transport Stream della televisione digitale.

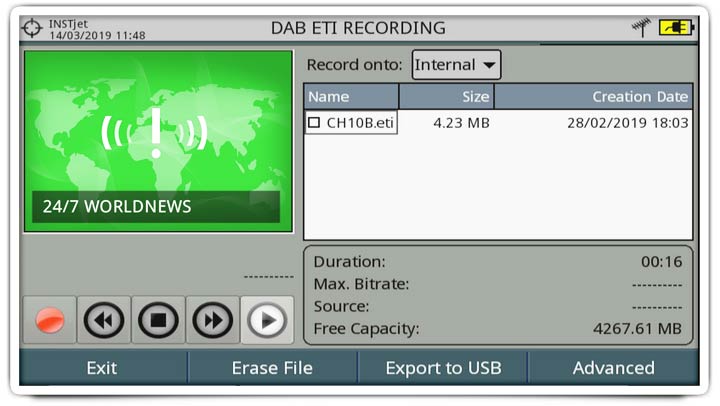

Funzione di registrazione e riproduzione ETI di un canale DAB/DAB+.
Misurazioni di ensemble FIB e DAB/DAB+
L'esclusivo demodulatore DAB/DAB+ di PROMAX offre misurazioni di qualità superiori, uniche nel loro genere. In aggiunta, il margine di misurazione MER supera quello della maggior parte dei misuratori di campo, arrivando fino a 40 dB:

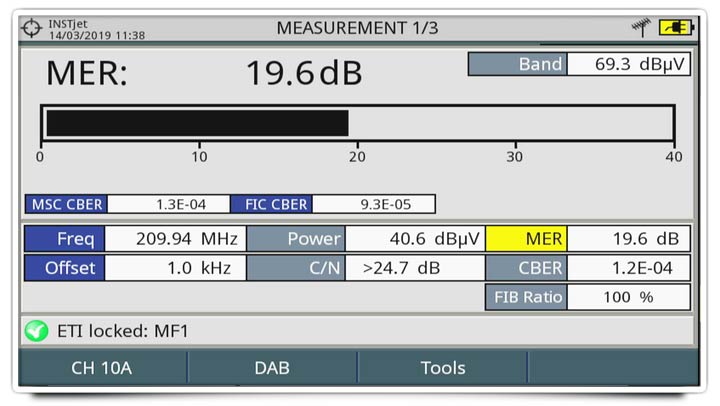

Misurazioni di ensemble FIB e DAB/DAB+.
- FIB RATIO. Il controllo degli errori CRC del Fast Information Block consente una valutazione istantanea della qualità di ricezione dell'Ensemble
- MSC CBER. Si tratta della misurazione CBER del blocco Main Service Channel, contenente gli audio e i dati dell'Ensemble
- FIC CBER. Si riferisce alla misurazione CBER del Fast Information Channel, contenente i dati di configurazione che il demodulatore utilizza per demodulare ciascun servizio dell'Ensemble, misurabile con il misuratore di campo.
Ricorda: l'ETI (Ensemble Transport Interface) della radio digitale è equivalente al Transport Stream della televisione digitale.
Ulteriori strumenti di misura e analisi
SLIDESHOW. Frame statici inviati a una frequenza definita dalla stazione radio come mezzo di informazione multimediale aggiuntiva e visualizzati in diversi menu dell'analizzatore di campo.

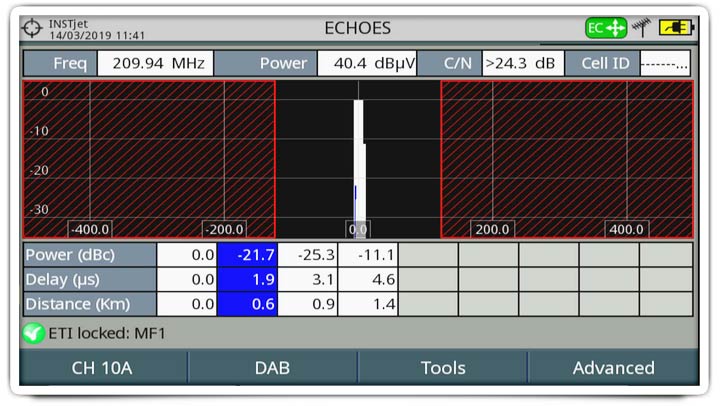

ANALIZZATORE DI ECHI DINAMICI. Il DAB può operare anche in una rete SFN (Single Frequency Network), quindi l'analizzatore di echi dinamici diventa una funzione molto utile.

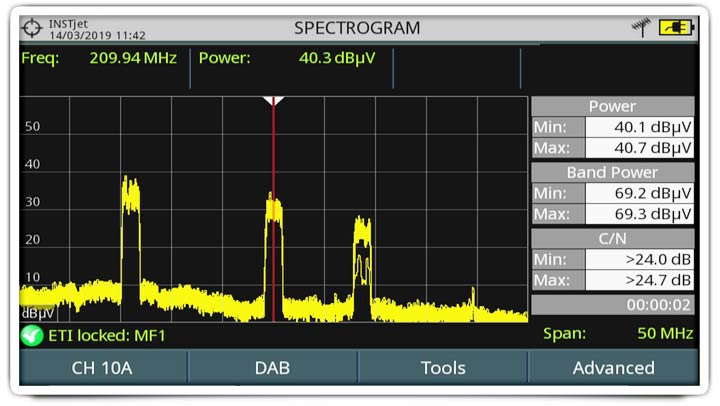

MEROGRAMMA e SPETTROGRAMMA. Sono rispettivamente i grafici del MER e dello Spettro nel tempo.

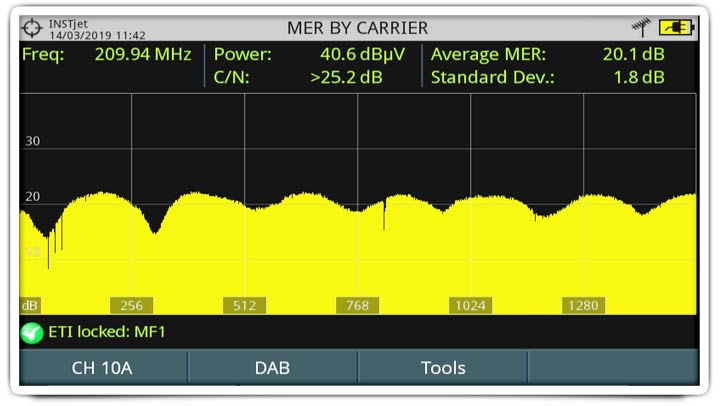

MER PER CARRIER. Permette di analizzare il rapporto di errore di modulazione (MER) di ogni singola portante dell'ensemble, visualizzandone i risultati.

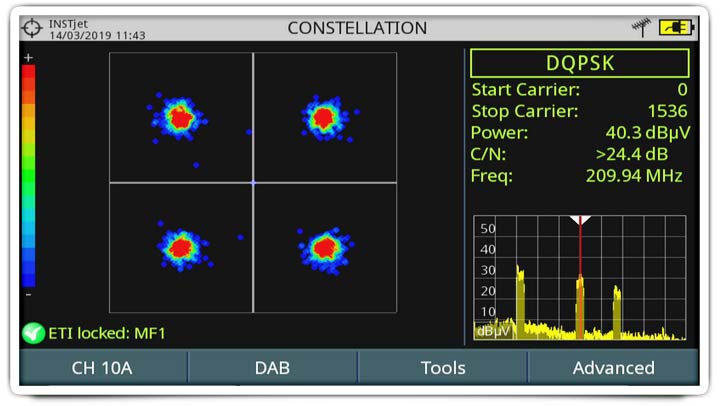

COSTELLAZIONE. Con questa funzione, puoi vedere subito come vengono ricevuti i segnali. Più i punti sono vicini tra loro, migliore è la ricezione.
