Come certificare un'installazione di fibra ottica



Per testare il funzionamento adeguato di un impianto di fibra ottica, si impiegano un generatore LASER calibrato e un misuratore di potenza ottica. In seguito, in base ai risultati, si può produrre un rapporto di misura.

Con gli strumenti PROMAX, la certificazione della fibra ottica è un processo estremamente semplice e veloce, grazie alle funzionalità dedicate dell'apparecchiatura.

CONTATTACI PER MAGGIORI INFORMAZIONI

PERCHÉ È NECESSARIO CERTIFICARE LE INSTALLAZIONI DI FIBRA OTTICA? QUALI SONO LE DISPOSIZIONI NORMATIVE?

In Spagna, per fare un esempio, le regole impongono che i nuovi edifici presentino il rapporto sull'installazione delle telecomunicazioni per ottenere le licenze e i permessi di prima occupazione. Parlando in generale, ogni nazione o area geografica ha le sue leggi sull'obbligo (o meno) di rilasciare un certificato che attesti il corretto funzionamento di un'installazione di fibra ottica.

… Anche se non si tratta solo di rispettare le leggi. Oltre ogni obbligo legale, ogni professionista serio conclude un lavoro assicurando al cliente che l'installazione è funzionante come dovrebbe.

CALIBRARE IL MISURATORE DI POTENZA OTTICA CON LA SORGENTE LASER

Attraverso questo procedimento, andremo a calibrare il misuratore ottico selettivo per allinearlo alla potenza erogata dalla sorgente luminosa FTTH.

1. Collegare la sorgente luminosa FTTH al misuratore ottico selettivo utilizzando due pigtail ottici uniti da un adattatore SC-SC.
2. Accendere il misuratore ottico selettivo. Attivare la funzione Test di Attenuazione.
3. Accendere la sorgente luminosa FTTH. Attivare la modalità simultanea per inviare tutte le lunghezze d'onda FTTH contemporaneamente. Se si utilizza una sorgente FTTH PROLITE-105, ciò si ottiene premendo il tasto SEQ una sola volta.
4. Acquisire il valore di riferimento delle lunghezze d'onda nel misuratore ottico selettivo. Se si utilizza un misuratore selettivo PROLITE-67, ciò si ottiene premendo contemporaneamente i tasti cursore SU/GIÙ.

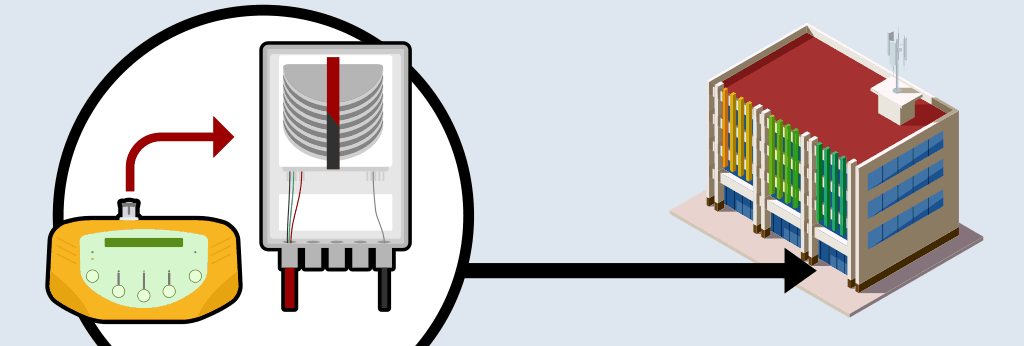

COLLEGARE LA SORGENTE LASER A UN NODO RADICE

Collegare la sorgente luminosa FTTH a un nodo di origine della rete di trasmissione dell'impianto. Per esempio, a una presa libera nel punto di derivazione dell'edificio. Ripetere il passaggio 3 della sezione precedente (impostando la sorgente FTTH per emettere luce simultaneamente su tutte e tre le lunghezze d'onda).

Poiché le fasi successive richiedono spostamenti all'interno dell'impianto, sarà necessario lasciare la sorgente FTTH operativa in modalità autonoma. L'autonomia della batteria non sarà un problema, in quanto l'utilizzo di un PROMAX PROLITE-105 garantisce fino a 15 ore di autonomia.

SORGENTE FTTH CALIBRATA PROLITE-105

Sapevate che? La sorgente Laser PROLITE-105 FTTH, a differenza delle versioni economiche, ha tre laser DFB di precisione con stabilizzazione della temperatura. Ogni laser è calibrato sulle lunghezze d'onda usate in FTTH: 1310, 1490 e 1550 nm. In nazioni come gli Stati Uniti, si usano invece 1310, 1550 e 1625 nm. PROMAX propone sorgenti di luce per entrambi gli standard.

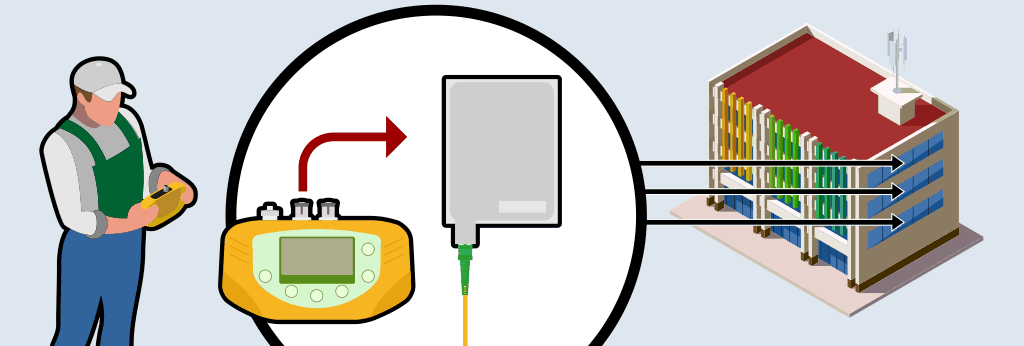

COLLEGARE IL MISURATORE OTTICO A CIASCUNA DELLE PRESE

Connettere il misuratore ottico FTTH a ogni nodo di ricezione della rete ottica in cui si desidera effettuare le misurazioni, come ad esempio una presa utente.

In seguito, attivare la funzione di test di attenuazione e salvare le misurazioni in memoria.

MISURATORE FTTH SELETTIVO PROLITE-67

Sapevi che? L'impiego di un misuratore di potenza ottica selettivo, come il PROMAX PROLITE-67, è fondamentale perché rappresenta l'unica modalità per misurare con precisione la potenza ottica di ognuna delle tre lunghezze d'onda. Un misuratore non selettivo fornisce a malapena la potenza media.

Il PROLITE-67 è un misuratore FTTH di ultima generazione, dotato di funzionalità che superano ampiamente il semplice test di attenuazione. Ad esempio, permette di calcolare le perdite di ritorno dovute a connettori inadeguati e di misurare il traffico dati sia in upstream che in downstream senza interrompere il servizio.

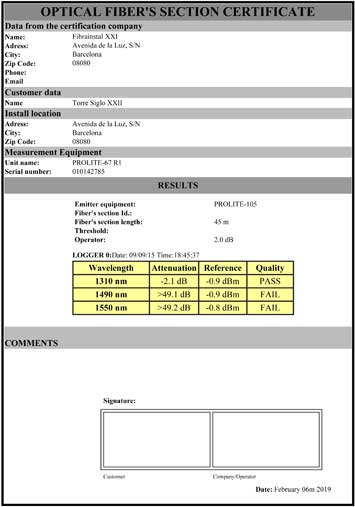

STAMPARE IL RAPPORTO DI MISURAZIONE

Utilizzando il software incluso nel tuo misuratore FTTH selettivo, puoi scaricare le misurazioni sul PC e stampare un rapporto per attestare la corretta performance dell'installazione in fibra ottica.

Se possiedi un PROLITE-67, il suo software di controllo dispone di una scheda specifica per generare questi rapporti di misurazione.
