Signale T2-MI: cos'è e come analizzarlo

31 Gennaio 2019.

T2-MI è un'interfaccia di comunicazione integrata nei segnali televisivi digitali terrestri di seconda generazione (DVB-T2) ricevuti dai modulatori che eseguono la radiodiffusione. In effetti, T2-MI sta per Interfaccia Modulatore T2 (T2 Modulator Interface). Il segnale T2-MI fornisce ai modulatori i parametri e i contenuti della trasmissione.

I tecnici che gestiscono le reti di telecomunicazione utilizzano le informazioni T2-MI per garantire la corretta implementazione delle reti di trasmissione televisiva digitale terrestre.

I misuratori di campo PROMAX possono lavorare con segnali T2-MI

I misuratori di campo RANGER Neo 3 e RANGER Neo 4 di PROMAX possono ricevere e analizzare i segnali T2-MI da qualsiasi fonte: ASI-TS, multicast IPTV e persino da RF.

MISURATORI DI CAMPO RANGER NEO 4

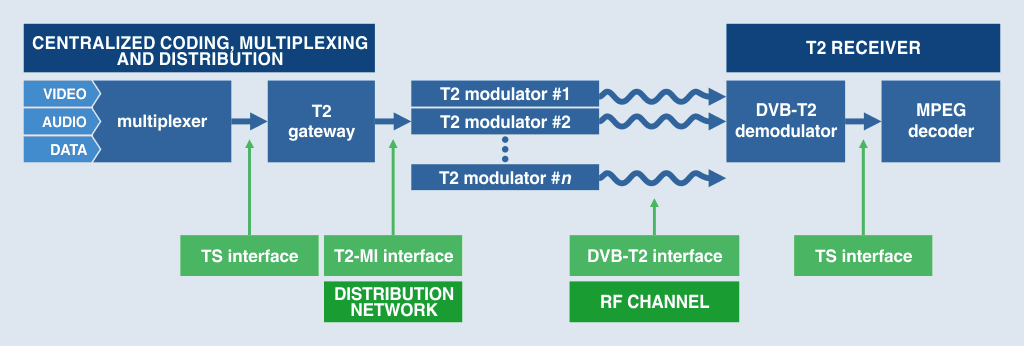

Diagramma a blocchi di una tipica catena di trasmissione DVB-T2

DUBBI O DOMANDE? SIAMO QUI PER AIUTARTI

T2-MI è utilizzato esclusivamente nel collegamento tra l'uscita del gateway T2 (T2 Gateway) e l'ingresso dei modulatori DVB-T2, e viene trasportato tramite TS-ASI o via IP.

Il segnale T2-MI comprende, oltre al segnale DVB-T2, dati per la sincronizzazione SFN (reti a frequenza singola), le configurazioni di ogni PLP (Physical Layer Pipe) e i BBFRAMES (baseband frames – frame o quadri in banda base) che compongono ciascun PLP e che contengono i Transport Stream da modulare.

Tutti i dati tecnici pertinenti sono disponibili gratuitamente online, consultando la specifica ETSI TS 102 773.

Strumenti per lavorare con i dati T2-MI

Quali funzionalità offrono i misuratori di campo RANGER Neo 3 e RANGER Neo 4 di PROMAX con il segnale T2-MI?

Registrare il TS contenente il segnale T2-MI in un file dalla sorgente del segnale RF, IPTV o ASI-TS.
Riprodurre il file in memoria tramite l'uscita ASI-TS.
Analizzare il Transport Stream contenente il segnale T2-MI.
Analizzare e ispezionare tutti i campi definiti nel segnale T2-MI (L1 signalling, DVB-T2 timestamp, ciascuno dei framePLP y BB, ecc).

Analisi dettagliata del segnale T2-MI con il misuratore di campo RANGER Neo 4

MISURATORI DI CAMPO RANGER NEO 4

I misuratori di campo RANGER Neo 3 e RANGER Neo 4 permettono anche di selezionare un PLP specifico e di attivare l'analizzatore di Transport Stream per esaminare il TS contenuto. Nell'esempio qui sotto, stiamo ricevendo un segnale T2-MI attraverso uno stream Multicast IP, da cui estraiamo e analizziamo le tabelle PSI/SI del Transport Stream trasmesso nel PLPID = 17.

Ricezione di un segnale T2-MI ed estrazione delle tabelle PSI/SI nel misuratore di campo RANGER Neo 4

COS'È L'ANALIZZATORE DI TRANSPORT STREAM?
