3. Come effettuare la giunzione per fusione di due fibre ottiche

Come effettuare la giunzione per fusione di due fibre ottiche



In questo articolo, vi daremo una guida rapida e facile, passo dopo passo, su come effettuare la giunzione per fusione di due fibre ottiche. Potete leggerla e farvi aiutare dalle immagini, oppure guardare questo video su YouTube dove spieghiamo in cinque minuti come si fonde la fibra ottica.

1. Posizionare la guaina protettiva
2. Rimuovere il rivestimento plastico delle fibre
3. Pulire le fibre con alcol isopropilico
4. Tagliare le fibre ottiche
5. Eseguire la giunzione nella giuntatrice a fusione ottica
6. Utilizzare la guaina per proteggere la fusione

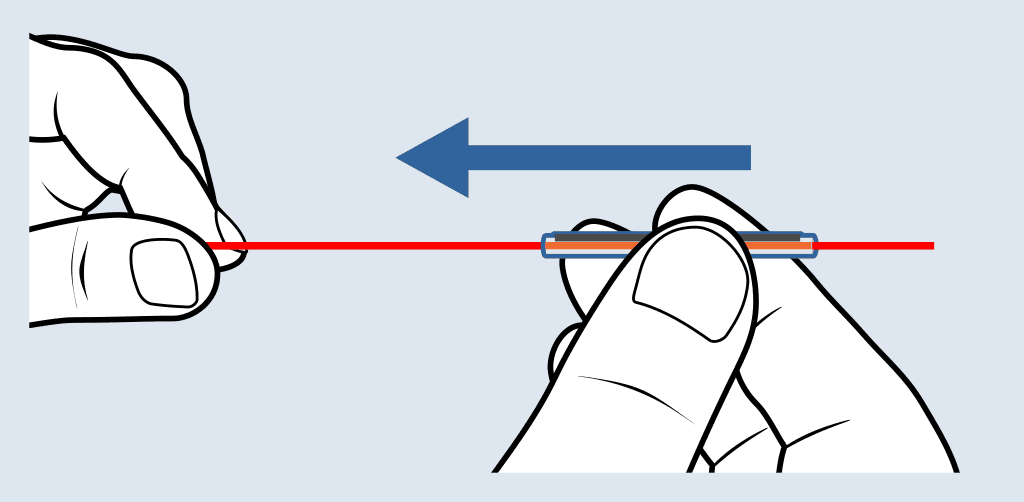

Posizionare la guaina protettiva

Prima di giuntare i due cavi di fibra ottica, infilare uno dei cavi nella guaina protettiva, per evitare che si separino.

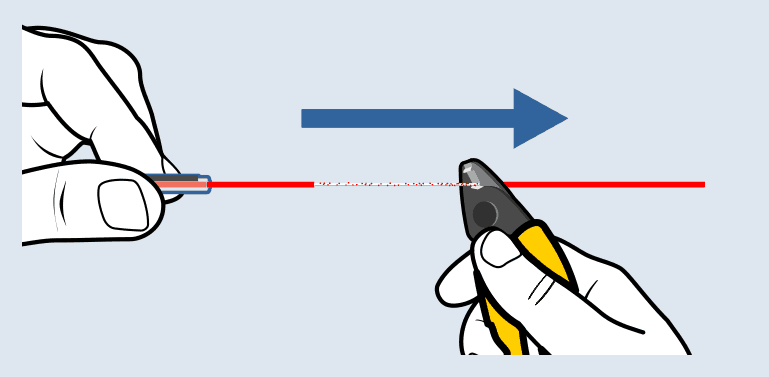

Rimuovere il rivestimento plastico delle fibre

La fibra ottica è avvolta da vari strati di plastica, che necessitano di essere rimossi. Per questo, lo spellafibra ottico offre fori di diametri differenti, permettendo di eliminare la protezione plastica e scoprire la fibra.

Questa operazione deve essere eseguita per ciascuno strato individualmente.

Afferra lo spelafibre ottiche con una mano. Con l'altra, prendi l'estremità esterna di una fibra ottica e inseriscila nel foro corretto dello spelafibre. Successivamente, tira semplicemente la guaina di plastica per rimuoverla. Circa 3 cm di fibra ottica saranno sufficienti.

AF-003 STRIPPER PER FIBRA OTTICA

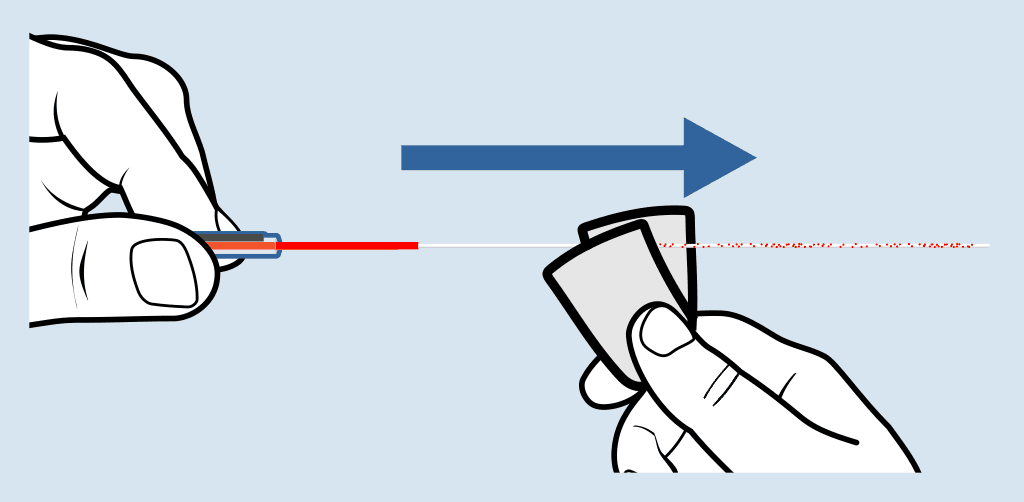

Pulire le fibre con alcol isopropilico

Togliere il rivestimento di plastica lascia dei residui che vanno puliti, altrimenti compromettono la qualità della giunzione a fusione. Si usa una salvietta con alcol isopropilico perché questo alcol evapora velocemente senza lasciare residui.

PROMAX AF-004 SALVIETTE PER LA PULIZIA CON ALCOOL

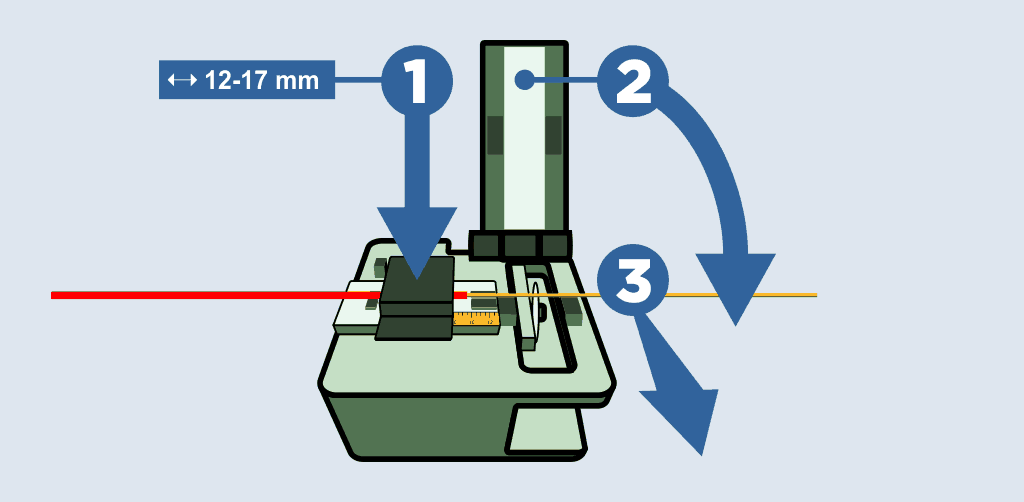

Tagliare le fibre ottiche

Durante questa procedura, impieghiamo un taglierino di precisione che realizza un taglio ad angolo retto perfetto, impossibile da ottenere con strumenti come le forbici. Bloccare saldamente una delle fibre, assicurandosi che dopo il taglio rimangano esposti da 12 a 17 mm di fibra (da 0,5 a 0,7 pollici) oltre il rivestimento plastico (fase 1). Questa misura dipende dalle specifiche della macchina per giunzione a fusione che verrà utilizzata in seguito.

Abbassare il coperchio (fase 2) e aprire la lama per effettuare il taglio della fibra (fase 3). In seguito, ripetere la procedura con l'altra fibra.

TRONCATRICE PER FIBRE AF-001

Si raccomanda di gettare i residui di fibra in un contenitore dedicato, dato che la fibra è un filamento di vetro che può provocare ferite da puntura a dita, occhi o altre parti del corpo, sia per chi la maneggia che per chiunque altro.

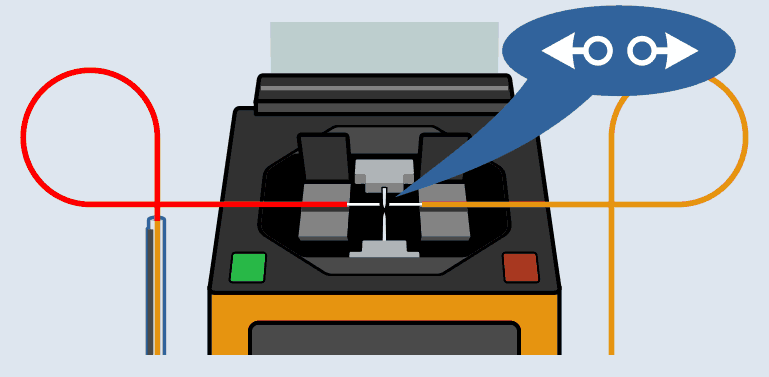

Eseguire la giunzione nella giuntatrice a fusione ottica

Tutto ciò che devi fare è posizionare le estremità di entrambe le fibre nelle rispettive guide della giuntatrice a fusione ottica. Le estremità delle fibre devono essere:

• Allineate tra loro.
• Centrate sugli elettrodi.

... Prevenendo ogni contatto fisico tra fibre ed elettrodi. A questo punto, dobbiamo chiudere il coperchio della giuntatrice per fibra ottica e premere il pulsante di fusione. La giuntatrice per fibra ottica è un dispositivo molto automatizzato che valuta e allinea le fibre prima di “saldare” le estremità con una scarica elettrica, per unirle fisicamente come un unico cavo.

Nel caso in cui la giuntatrice a fusione abbia interrotto il procedimento, ciò potrebbe essere dovuto a una delle seguenti problematiche:

• Posizionamento non corretto dei fili nelle rispettive guide.
• Le fibre non sono tagliate ad un angolo di 90 gradi.
• Sono presenti residui della copertura plastica all'estremità della fibra.

Qualora la fusione sia stata completata correttamente, il dispositivo stesso provvederà a stimare le perdite di fusione. Altrimenti, verificare la corretta esecuzione dei passaggi precedenti.

GIUNTATRICE PER FIBRA OTTICA DI PROMAX

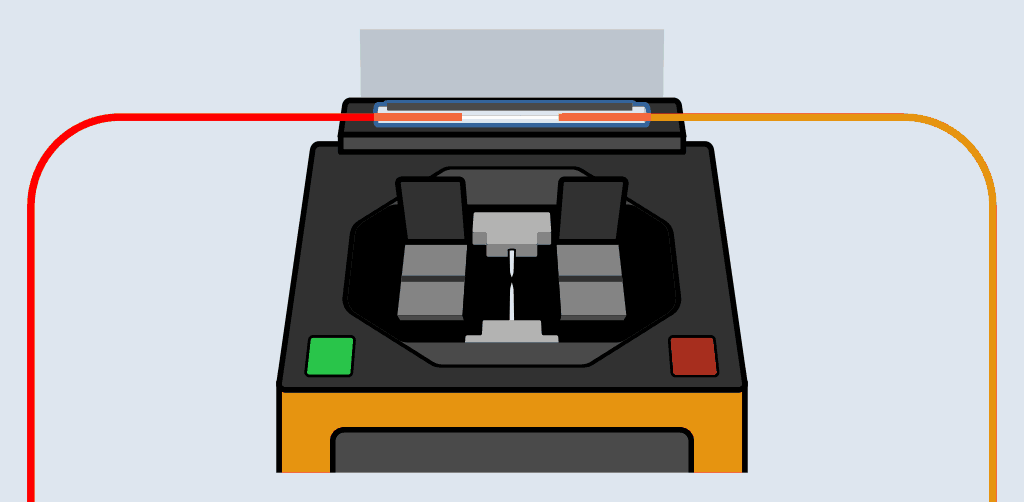

Utilizzare la guaina per proteggere la fusione

Ora, le due fibre si sono unite. Togliere le fibre dalle guide della giuntatrice e proteggere il punto di fusione con la guaina. Inserire quindi l'assemblaggio completo nel forno di fusione della giuntatrice e premere il tasto corrispondente.

Il forno applicherà calore per alcuni secondi e il termorestringente si restringerà per coprire, incapsulare e quindi proteggere la fibra.

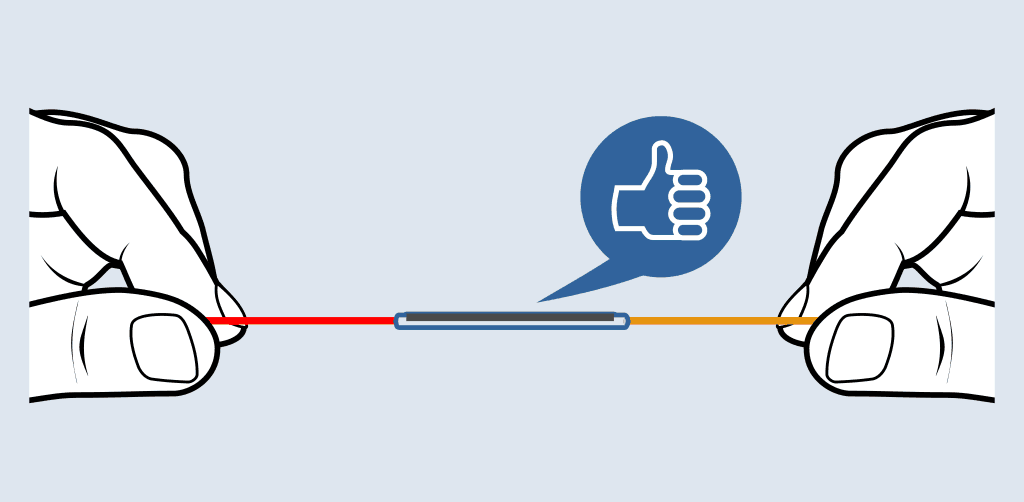

FINE DEL TUTORIAL SULLA GIUNZIONE PER FUSIONE

Da questo momento in poi, è possibile operare con il cavo in fibra ottica senza il timore che si verifichi una rottura nel punto di giunzione.
