Cos'è la misura del Link Margin?

Il Margine di Collegamento (Link Margin) è una misura che indica quanto MER può perdere un canale digitale prima che diventi impossibile “agganciarlo”; ciò accadrà quando la misura del Link Margin è uguale, molto vicina o inferiore a zero e causerà l'incapacità del correttore di errori del decoder di recuperare i dati persi nella trasmissione.

Gli analizzatori di spettro PROMAX mostrano il valore del Link Margin, spesso trascurato dagli utenti. Impariamo a capire la sua importanza. Prima, dobbiamo capire come funziona la correzione degli errori.

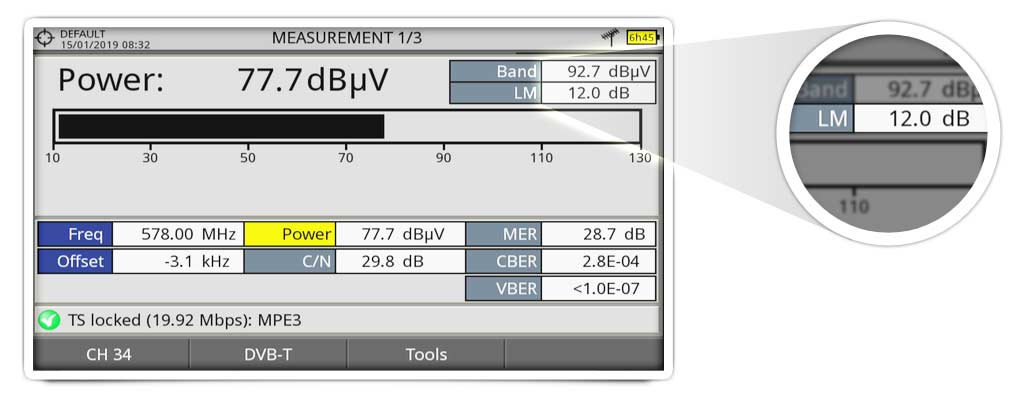

Misura del Link Margin in un canale TV digitale terrestre

PRIMA DI TUTTO, CHE COS'È IL CORRETTORE DI ERRORI?

Il correttore di errori è l'insieme dei passaggi per recuperare i dati persi che i decoder della TV digitale utilizzano. Per fare ciò, applicano vari algoritmi che annullano l'effetto negativo di interferenze, echi, ecc. Grazie al correttore di errori, l'immagine e il suono di un canale digitale sono sempre perfetti.

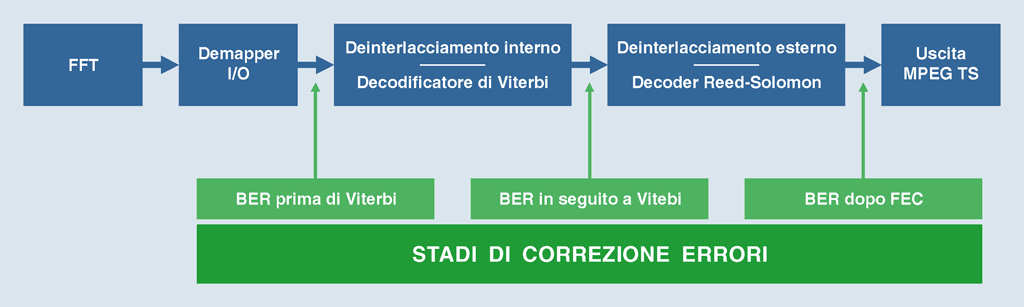

Uno schema a blocchi molto semplificato del funzionamento di un ricevitore TV digitale

QUANDO IL CORRETTORE DI ERRORI NON PUÒ RIPRISTINARE I DATI

Questo succede quando il segnale che raggiunge il decoder digitale è troppo debole o si è deteriorato eccessivamente. In pratica, l'utente non riesce più a vedere il programma televisivo che stava guardando.

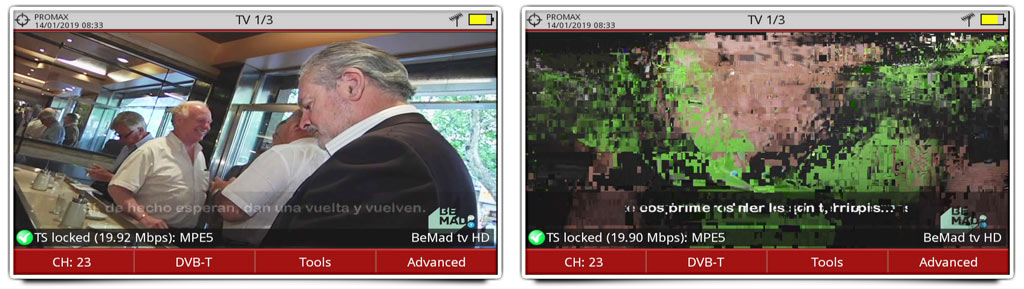

Immagine perfetta (a sinistra) e immagine con artefatti (a destra) che sta per sparire perché il correttore di errori non riesce a recuperare i dati.

PERCHÉ È IMPORTANTE AVERE UN LINK MARGIN ELEVATO?

Perché con il tempo, quando l'impianto invecchia, viene ampliato o subisce danni a causa del maltempo, il ricevitore prende un segnale sempre peggiore, e a volte, come direbbe la gente, “la TV non si vede”.

Un Link Margin di 0 (zero) vuol dire che il segnale non può perdere altro MER prima che il canale diventi irricevibile. Quindi, anche se in teoria si può ricevere il segnale di un canale con Link Margin zero, è pericoloso finire un lavoro di installazione o manutenzione in queste condizioni, perché al minimo problema quel canale non si prenderebbe più.

COME OTTIMIZZARE IL LINK MARGIN?

Durante l'installazione di una rete TV via cavo, il montaggio di un'antenna o interventi di manutenzione, spesso ci si concentra sul MER (Modulation Error Rate) dei canali digitali.

Tuttavia, è fondamentale considerare anche il Link Margin: Più è elevato, meglio è. In altre parole, un valore più alto significa una maggiore resistenza del segnale a possibili degradazioni.

Un'installazione di distribuzione televisiva realizzata a regola d'arte previene i problemi. Non si tratta solo di estetica! (fonte)

Un'adeguata taratura dell'amplificatore, l'impiego di cavi di qualità, la riduzione al minimo delle connessioni intermedie e altre best practice garantiranno un Link Margin elevato, assicurando l'installazione contro future perdite di segnale.
