Opzione di misurazioni ottiche

5 Dicembre 2017.

La funzione di misurazione in fibra ottica del misuratore di campo RANGER Neo è un versatile strumento “2 in 1”: un Misuratore selettivo di Potenza Ottica e un Convertitore selettivo Ottico-RF.

Il suo punto di forza è il triplo filtro integrato (1310 nm, 1490 nm, 1550 nm), che consente di operare simultaneamente su più lunghezze d'onda, superando le limitazioni dei misuratori tradizionali.

Opzione ottica per il misuratore di campo RANGER Neo 2

Convertitore selettivo Ottico-RF: UIdeale per LNB Ottici, RFoG, FTTH, GPON...

La tecnologia RFoG (Radiofrequency-over-Glass / Radiofrequenza su vetro) è in rapida crescita tra gli operatori TV via cavo (CATV), offrendo i vantaggi della fibra ottica per competere con i fornitori FTTH. Tipicamente, si combinano due lunghezze d'onda in downlink: 1550 nm per la TV Digitale e 1490 nm per i servizi dati.

La distribuzione di segnali TV e SAT negli edifici beneficia delle prestazioni della fibra ottica, attraverso l'adozione di LNB ottici e convertitori RF/FO, con una prevista espansione del loro impiego nel prossimo futuro. Il RANGER Neo, dotato di filtri ottici integrati, è compatibile con le più recenti tecnologie che impiegano due lunghezze d'onda simultanee per la distribuzione di un massimo di 2 satelliti (incluse le 4 polarità per satellite), oltre ai canali terrestri.

Il segnale RF in uscita dal convertitore può essere analizzato, misurato e decodificato con il misuratore, come si farebbe con qualsiasi segnale satellitare o terrestre, sia digitale che analogico, su cavo di rame.

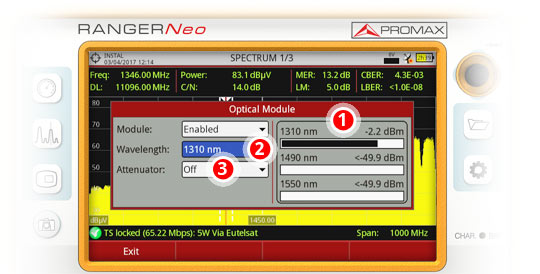

Verificare e selezionare le lunghezze d'onda nel sistema, e attivare o disattivare l'attenuatore del misuratore di campo
Verificare le lunghezze d'onda utilizzate nel sistema (1), selezionare la lunghezza d'onda da convertire in RF (2) e attivare o disattivare l'attenuatore da 15 dB integrato nel misuratore di campo (3)

Misuratore Selettivo di Potenza Ottica: Test e Certificazione di Reti Ottiche

L'OPM (Optical Power Meter) selettivo del misuratore di campo RANGER Neo, insieme a una sorgente laser tripla portatile come il PROLITE-105 (venduto separatamente), forma l'attrezzatura completa per eseguire un Test di Perdita Ottica, che permette di misurare l'attenuazione della fibra. Questo è di grande importanza per la certificazione di installazioni FTTH / GPON, sia in funzione che prima della loro attivazione.

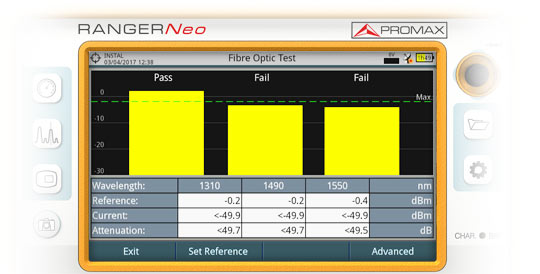

Test e certificazione di fibre ottiche nel misuratore di campo RANGER Neo
Test e certificazione di fibre ottiche nel misuratore di campo RANGER Neo

Disponibile a seconda della versione. Consultare la tabella comparativa.
