Merogramma e Spettrogramma

5 Dicembre 2017.

Le funzioni Merogramma e spettrogramma dei misuratori di campo PROMAX sono progettate per identificare tempestivamente problemi intermittenti o sporadici che possono verificarsi durante un periodo di tempo limitato.

Merogramma: Monitoraggio della qualità del canale

Il Merogramma (funzione brevettata) è uno strumento per individuare problemi nella ricezione di canali DVB-T, DVB-T2, DVB-C o DVB-C2.

Questa funzione esegue una rappresentazione grafica sullo schermo del misuratore di campo del livello di MER delle portanti del segnale agganciato che si sovrappone nel tempo. Durante il tempo in cui viene eseguita la funzione Merogramma, vengono raccolti dati di massimi e minimi di varie misurazioni e il momento in cui sono stati raggiunti. Questo strumento è particolarmente utile per rilevare problemi eventuali e sporadici nel tempo.

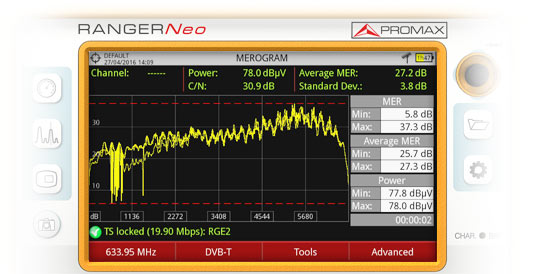

Merogramma (livello MER delle portanti nel tempo) nel misuratore di campo RANGER Neo

Spettrogramma: Monitorare facilmente lo spettro del segnale

La funzione Spettrogramma del misuratore di campo RANGER Neo visualizza lo spettro sovrapposto nel tempo di un canale o frequenza selezionati dall'utente. Durante l'esecuzione dello spettrogramma, vengono raccolti dati sui valori massimi e minimi di varie misurazioni e sui momenti in cui sono stati raggiunti. Questo strumento è particolarmente utile per analizzare il comportamento dello spettro nel tempo, permettendo di identificare anomalie sporadiche e indeterminate.

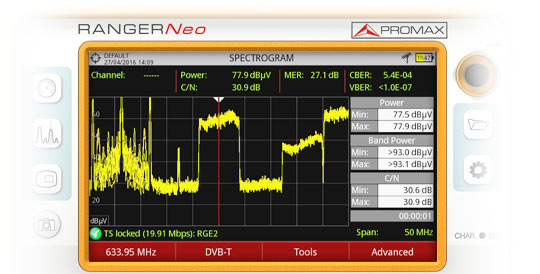

Funzione Spettrogramma (spettro nel tempo) nel misuratore di campo RANGER Neo

Disponibile a seconda della versione. Consultare la tabella comparativa.
