Misurazione e decodifica di multistream DVB-S2

5 Dicembre 2017.

Grazie alle moderne tecniche di modulazione, è possibile combinare diversi flussi di trasporto indipendenti in una singola portante RF. Con il misuratore di campo RANGER Neo, la funzione di filtraggio ISI semplifica la selezione di un flusso di trasporto (TS) specifico. Questa funzione è compatibile con DVB-S2, T2 e C2.

Cos'è la tecnologia multistream?

Nell'ambito del protocollo GSE (Generic Stream Encapsulation) adottato dagli standard DVB-S2, DVB-C2 e DVB-T2, si possono aggiungere transport stream (flussi di trasporto) separati in un'unica portante di radiofrequenza, chiamata comunemente multistream. Ogni singolo transport stream viene identificato dal suo ISI (Input Stream Identifier o identificatore di flusso di ingresso) e può essere recuperato in modo trasparente dal ricevitore.

Esempio di un transponder multistream (Eutelsat 12.5ºW 12.718 MHz H/H)

Ora è possibile misurare e decodificare i canali multistream con il misuratore di campo RANGER Neo. Per fare ciò, è necessario attivare il FILTRO ISI, che si trova nel menu Impostazioni del segnale, come mostrato nell'immagine qui sotto.

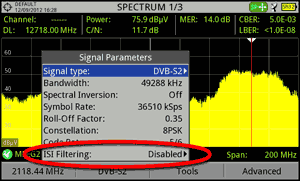

Filtro ISI disattivato

Filtro ISI ora attivato

In seguito, è possibile inserire un identificatore di frame specifico, che l'analizzatore utilizzerà per estrarre i relativi frame di trasporto, l'elenco dei servizi e i dati dei programmi.

Parametri di segnale del multiplex DVB-S2 in uso

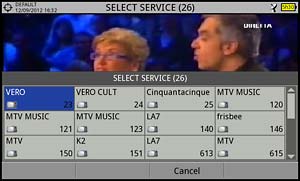

Selezione di un servizio dal multiplex DVB-S2 in uso
