Diagramma di costellazione

5 Dicembre 2017.

Il diagramma di costellazione è una rappresentazione grafica (denominata I-Q) dei simboli digitali ricevuti in un periodo di tempo.

Esistono diversi tipi di diagrammi di costellazione per i vari tipi di modulazione. Con il misuratore di campo RANGER Neo è possibile rappresentare le costellazioni dei segnali: DVB-T/T2, DVB-C/C2 e DVB-S/S2.

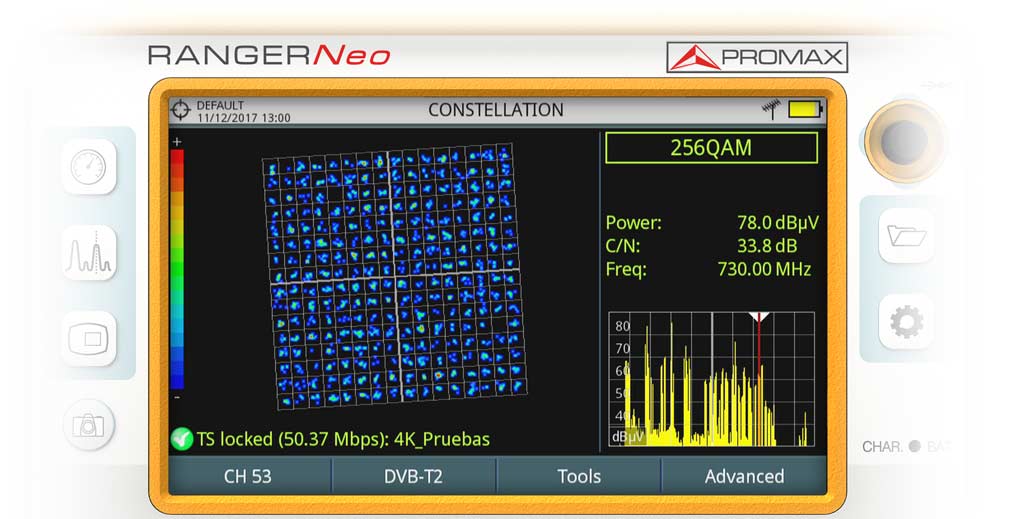

Diagramma di costellazione DVB-T2 (televisione digitale terrestre ad alta definizione) nel misuratore di campo RANGER Neo

In un canale di trasmissione perfetto, senza rumore o disturbi, il demodulatore riconosce tutti i simboli senza sbagliare. In questa situazione, nel diagramma di costellazione appaiono come punti precisi, tutti raggruppati in un punto molto concentrato.

A causa del rumore e delle imperfezioni, il demodulatore non riesce sempre a leggere correttamente i simboli. In questi casi, i punti si disperdono e formano schemi diversi, che consentono di identificare rapidamente il tipo di rumore presente nel segnale..

Visualizzazione del diagramma di costellazione 64QAM per il sistema DVB-C sul misuratore di campo

Diagramma di costellazione 8PSK per DVB-S2 (satellite ad alta definizione) sullo schermo del misuratore di campo

Ciascun tipo di modulazione è rappresentato in maniera differente. Un segnale 16QAM è visualizzato a schermo tramite 16 zone distinte, un 64QAM tramite un diagramma di 64 zone distinte, e così via.

Il diagramma di costellazione mostra la densità dei punti di impatto tramite differenti colori, ed include funzionalità di zoom e panning a schermo. E' inoltre inclusa una funzione di “sweep” o reset dell'immagine.
