RANGER Neo Lite R: Analizador de espectros satélite para unidades móviles con ISDB-T/Tb

Versión del medidor de campo RANGER Neo Lite especial para su uso como analizador de espectros de satélite con banda expandida hasta 2500 MHz y estándar terrestre ISDB-T/Tb.

SOLICITAR PRESUPUESTO

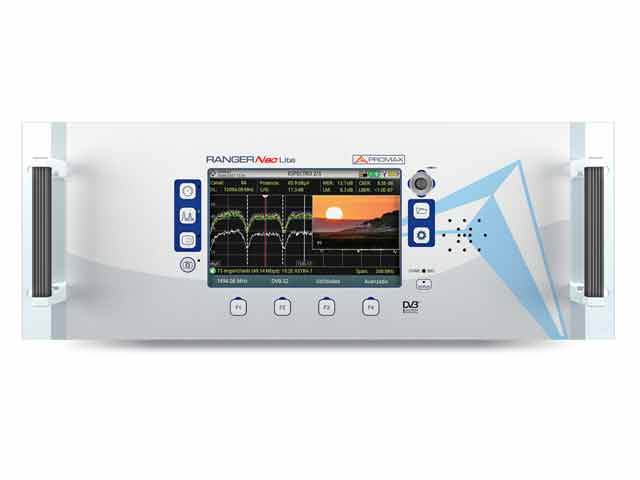

El RANGER Neo Lite R es un analizador de espectros integrado en una unidad rack de 19” y 4U que está diseñado especialmente para su utilización en unidades móviles de televisión. Como su campo de aplicación es la televisión por satélite, la banda de frecuencias de RF está expandida hasta los 2500 MHz. En banda terrestre, descodifica el sistema ISDB-T/Tb.

Su tecnología se basa en los medidores de campo RANGER Neo Lite, por tanto incluye las funciones que han hecho de los RANGER Neo los medidores de campo más populares del mercado: Analizador de espectros ultra rápido con funciones profesionales, Diagrama de constelación, Ecos dinámicos, Identificación automática de señales, WiFi, LTE, Grabación de servicios, Imagen 4K...

El RANGER Neo Lite R incluye estándares satélite DVB-S y DVB-S2, así como DVB-C, QAM Annex B y DSS entre otros.

MODOS DE FUNCIONAMIENTO	Funcionamiento híbrido: Pantalla táctil de 7” o teclado convencional

ESTÁNDARES DIGITALES	ISDB-T/Tb DVB-C, QAM Annex B DVB-S, DVB-S2, DVB-S2 multistream ISDB-T/Tb DSS, ACM/VCM/CCM

CODECS DE VÍDEO	MPEG-2, MPEG-4 H.264, HEVC H.265

CODECS DE SONIDO	MPEG-1, MPEG-2, HE-AAC, Dolby Digital, Dolby Digital Plus

ENTRADAS Y SALIDAS	Conector RF Universal 75 Ω Salida HDMI™ Entrada IP para control remoto Entrada de Vídeo/Audio analógico 2xUSB para transferencia de datos

FUNCIONES

4K frame grabber
Diagrama de constelación
Prueba de interferencia LTE
Análisis de ecos dinámicos
StealthID (identificación instantánea de parámetros de la señal)
Detección de 4K
PLS (Physical Layer Scrambling)
Analizador de espectros ultra rápido (barrido 70 ms)
MAX y MIN hold
Descodificación y medida de radio FM RDS
Capturas de pantalla y Datalogger para informes
Beacon-Flyaways para SNG y VSAT
Wideband LNB
WiFi 2,4 GHz
LTE 1,8 GHz
OTT
Grabación de servicios
Intensidad de campo
Planificador de tareas
Información HbbTV
Canalización DAB+ incluída

RESOLUCIÓN DE ANCHO DE BANDA	2 kHz (terrestre) 10, 20, 30, 40, 100, 300 kHz (satélite)

CONEXIÓN A PC (vía interfaz ethernet)	NetUpdate 4 (software gratuito) Actualizaciones gratuitas y automáticas Tablas de canales personalizadas Informes de medida y capturas de pantalla

ATLAS NG

ATLAS IP

TV EXPLORER NG

RANGER Neo 3

RANGER Neo 2

RANGER Neo +

RANGER Neo Lite

HD RANGER ECO

HD RANGER UltraLite

TVHUNTER+

SATHUNTER+

ESTÁNDARES DE RADIODIFUSIÓN DIGITAL
DVB-T/T2	✓		✓	✓	✓	✓	✓	✓	✓	(seg. versión)
DVB-T2 Lite	✓		✓	✓	✓	✓	✓	✓	✓	✓
DVB-S/S2	✓		✓	✓	✓	✓	✓	✓	✓		✓
DVB-S2 Multistream	✓		✓	✓	✓	✓	✓	✓
DVB-S2x	opcional		opcional
DSS	✓		✓	✓	✓	✓	✓	✓	✓		✓
ISDB-T/Tb	✓		✓	✓	✓	✓	✓			(seg. versión)
ATSC	✓		opcional		Versión ATSC	Versión ATSC	Versión ATSC
ATSC 3.0	✓		opcional
ACM / VCM / CCM	✓		✓	✓	✓	✓	✓
MPEG-TS	✓		✓	✓	✓
DVB-T2-MI	✓		✓	✓
FUNCIONES BROADCAST
Margen del analizador de espectro de RF	5 MHz a 3 GHz		5 a 2150 MHz	5 a 2500 MHz	5 a 2500 MHz	5 a 2500 MHz	5 a 2500 MHz	5 a 2150 MHz	5 a 2150 MHz	170 a 850 MHz (sintonizador solamente)	950 a 2150 MHz (sintonizador solamente)
Analizador avanzado DAB/DAB+	opcional		opcional	opcional	opcional
Analizador avanzado radio FM	opcional		opcional	opcional	opcional
T2-MI y Network delay margin (DVB)	avanzado			básico
Compatible con LNB de banda ancha (wbLNB)	✓			✓	✓	✓	✓
Analizador de ecos (DVB-T/T2/C2, ISDB-T)	✓		✓	✓	✓	✓	✓	✓	✓
Diagrama de constelación	✓		✓	✓	✓	✓	✓	✓	✓
Espectrograma	✓		✓	✓	✓	✓
Modo de espectro Mapa de calor	✓		✓
Merograma y MER por portadora (DVB-T2)	✓		✓	✓	✓	✓
Medida de atenuación de shoulder	✓			✓	✓	✓
Blind scan	✓		✓
Monitorización de señal	✓		✓	✓	✓	✓
Análisis de cobertura con GPS	✓		opcional	✓	opcional	opcional
Medida de Jitter	✓	✓
TECNOLOGÍAS INALÁMBRICAS
Medidas en redes móviles 4G/5G (slot dual SIM)	opcional
Analizador Wi-Fi 2,4 GHz	Puntos de acceso y RF	Puntos de acceso	Puntos de acceso	Puntos de acceso y RF	Puntos de acceso y RF	Puntos de acceso y RF	Puntos de acceso y RF
Analizador Wi-Fi 5 GHz	Puntos de acceso y RF	Puntos de acceso	Puntos de acceso	Puntos de acceso y RF (opcional)	Puntos de acceso y RF (opcional)	Puntos de acceso y RF (opcional)
Analizador LTE 1,8 GHz	✓		✓	✓	✓	✓	✓	✓	✓
Analizador LTE 2,6 GHz	✓			opcional	opcional	opcional
FIBRA ÓPTICA
Medidor de potencia óptica no selectivo	✓		✓
Medidor de potencia óptica selectivo	opcional		opcional	opcional	opcional	opcional
Conversor óptico a RF	opcional			opcional	opcional	opcional
PROTOCOLOS IP y STREAMING
Entrada/Salida óptica ASI y SDI	opcional	opcional
OTT	avanzado	avanzado		básico	básico	básico	básico
Analizador IPTV	✓	✓		✓	✓
IPTV VLAN, Análisis multistream de multicast/unicast	✓	✓
Protocolo SMPTE ST-2110	opcional	opcional
Protocolo SRT	✓	✓
ANALIZADOR DE ESPECTROS
Analizador de espectros profesional	5 MHz a 6 GHz
4 marcadores y trazas	✓
Filtros de resolución: 100 kHz, 200 kHz, 1 MHz	✓		Solo 100 kHz	✓	✓	✓	Solo 100 kHz		✓
Filtros de resolución: 2, 10, 20, 30, 40 kHz	✓			✓	✓
Medida de ocupación de ancho de banda del canal	✓
Medida de potencia del canal adyacente	✓
DESCODIFICACIÓN
Descodificador 4K	✓	✓	✓	Frame grabber	Frame grabber	Frame grabber	Frame grabber
Descodificador H.265	10-bit	10-bit	10-bit	8-bit	8-bit	8-bit	8-bit
GENERAL
Salida HDMI™	✓	✓	✓	✓	✓	✓	✓
Entrada de Vídeo/Audio	✓		✓	✓	✓	✓	✓	✓	✓
Información de HbbTV	✓	✓	✓	✓	✓	✓	✓	✓	✓
E/S y grabación de TS-ASI, Análisis/Grabación de TS	✓	✓	Grabación TS	✓	✓
Analizador y generador de SDI	✓	✓
Slot Common Interface (canales encriptados)	✓	✓
Pantalla táctil	Multi-táctil	Multi-táctil	Multi-táctil	Táctil	Táctil	Táctil	Táctil
Autonomía	> 4 h	> 4 h	> 4 h	> 4 h	> 4 h	> 4 h	> 2 h	> 2 h	> 2 h	5 h	80 min
webControl y Streaming de Vídeo/Audio	✓	✓	✓	✓	✓	✓
Análisis de PSIP y soporte de Closed Caption	✓				Versión ATSC
Funda de transporte	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
Maleta de transporte reforzada	✓	✓	opcional	✓	✓	✓
