ATLAS NG: Medidor de campo universal ATSC 3.0 y DVB para broadcast

ATLAS NG: Medidor de campo universal ATSC 3.0 y DVB para broadcast
ATLAS NG: Medidor de campo universal ATSC 3.0 y DVB para broadcast
ATLAS NG: Medidor de campo universal ATSC 3.0 y DVB para broadcast
ATLAS NG: Medidor de campo universal ATSC 3.0 y DVB para broadcast
ATLAS NG: Medidor de campo universal ATSC 3.0 y DVB para broadcast
ATLAS NG: Medidor de campo universal ATSC 3.0 y DVB para broadcast
ATLAS NG: Medidor de campo universal ATSC 3.0 y DVB para broadcast

ATLAS NG: Medidor de campo universal ATSC 3.0 y DVB para broadcast

ATLAS NG es un medidor de campo para ATSC 3.0 NextGen TV y DVB multipropósito que incluye 5G y cubre los requisitos más severos de los profesionales del broadcast, con soporte para ST 2110 (opcional). DVB-S2x, IPTV, Fibra óptica, 3G-SDI, Transport stream ASI, Wi-Fi... ¡Todo en uno!


Folleto

Vídeo

Manual

El ATLAS NG de PROMAX se consolida como la solución definitiva en medidores de campo profesionales para ingeniería de broadcast y telecomunicaciones. Diseñado para entornos de alta exigencia, este analizador universal destaca por su rango de frecuencia extendido hasta los 6 GHz, permitiendo una monitorización precisa en las bandas S y C, donde la coexistencia con tecnologías inalámbricas es crítica.

Como herramienta de vanguardia, integra los estándares más recientes: NextGenTV (ATSC 3.0), DVB-S2x y un avanzado sistema de detección de interferencias 5G, garantizando la integridad de la señal en cualquier escenario de transmisión. Su capacidad de análisis no se limita a la radiofrecuencia; el ATLAS NG es un puente hacia la producción moderna gracias a su soporte del protocolo SMPTE ST 2110, esencial para la transición hacia infraestructuras All-IP y la sincronización con master clocks en flujos de trabajo de estudio.

Con entrada 3G-SDI dedicada, ofrece herramientas de diagnóstico profundo como el diagrama de ojo y analizador de audio profesional. Además, su potente analizador de IPTV y la gestión de flujos ASI permiten supervisar redes de transporte de video con total fiabilidad. Todo ello bajo una interfaz multitáctil personalizable que optimiza la experiencia de usuario, convirtiendo la complejidad técnica en eficiencia operativa para el instalador y el ingeniero de broadcast.

ESTÁNDARES DE RADIODIFUSIÓN
Radio y Televisión Digital Terrestre DVB-T, DVB-T2 (T2-base, T2-lite), ISDB-T/Tb (full seg / 1seg), ATSC 1.0, ATSC 3.0, DAB, DAB+
Cable digital DVB-C, DVB-C2, J.83 annex-B, 16/64/256-QAM
Satélite digital DVB-S, DVB-S2 VCM/ACM/CCM, DVB-S2x, DSS, QPSK
Analógico Analógico terrestre (PAL, SECAM, NTSC), FM RDS

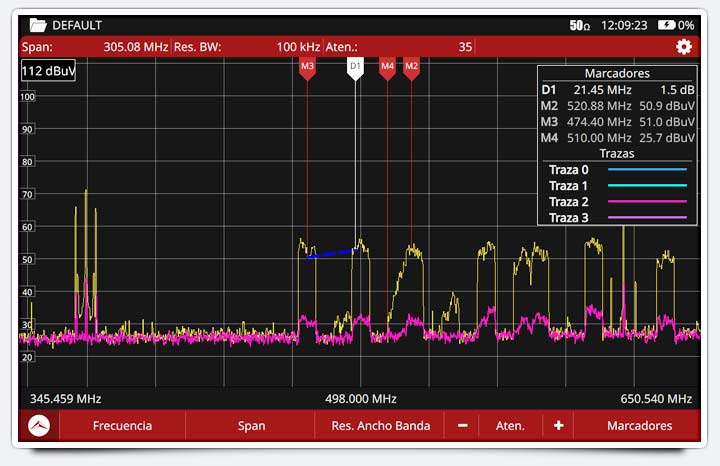

MODO ANALIZADOR DE ESPECTROS De 5 MHz a 6 GHz
MODO IPTV MULTICAST/UNICAST Más de 20 medidas (incluye Jitter, Packet rate, Histograma + jitter, Inter Packet Arrival Time). Multicast. Recepción T2MI y BTS.
MODO DE FUNCIONAMIENTO SD/HD/3G-SDI Entrada/Salida 3 Gbps. Diagrama estadístico de ojo, Detección de error CRC, Monitorización 16 canales de audio AES3, Carta 1080p 60.
MODO ANALIZADOR DE STREAMING Recepción SRT en modo caller, listener y rendezvous. Más de 12 medidas incluyendo RTT, latencia, paquetes NACK y análisis del TS recibido. Medidas OTT.
MODO ANALIZADOR WIFI 802.11 ac/a/b/g/n Analizador de espectros + WiFi dongle. RSSI, Ocupación de punto de acceso, SNR, Ruido
MODO ASI-TS Soporta TS, T2MI, BTS
MODO TELEFONÍA 4G/5G (opcional) Dual SIM. Indicación bandas Upstream/Downstream sobre el espectro. Medidas RSSI, RSRP, RSRQ, SINR, SRXLEV.
ENTRADAS Y SALIDAS
  • Entrada universal RF (tipo N, hembra 50 Ω)
  • Entrada y salida ASI/SDI (BNC hembra, 75 Ω 3 Gbps)
  • Conector SFP+
  • Entrada analógica de audio/vídeo (jack 3,5 mm)
  • Salida HDMI™ (v1.4b hasta 3840x2160 píxeles @30 Hz)
  • USB 2.0 master/device (Tipo C). Almacenamiento y comandos remotos
  • Ethernet (RJ45) para webControl y comandos remotos
  • Entrada óptica (FC/APC, hembra)
  • Entrada referencia 1 PPS / 10 MHz
  • Entrada IPTV (Ethernet RJ45, 10/100/1000 Mbps)
  • Salida estéreo para auriculares (jack 3,5 mm)
  • USB 3.0 host (tipo A, dispositivos USB-CDC)
  • CAM (conforme a DVB-CI, entrada módulo CAM
  • Slot dual SIM (opcional)
FUNCIONES
  • Medidas SMPTE ST2110 (opcional)
  • Medidas SRT
  • Descodificador 4K
  • Capturas de pantalla
  • Grabación de servicios
  • Planificador de tareas
  • Monitorización de señal
  • Control remoto (webControl)
  • Streaming de Vídeo y Audio
  • Grabación de TS
  • Análisis de TS
  • Medida y descodificación de IPTV multicast
  • Diagrama de ojo (HD-SDI, 3G-SDI)
  • Memoria 8 GB, ampliable por USB
  • OTT

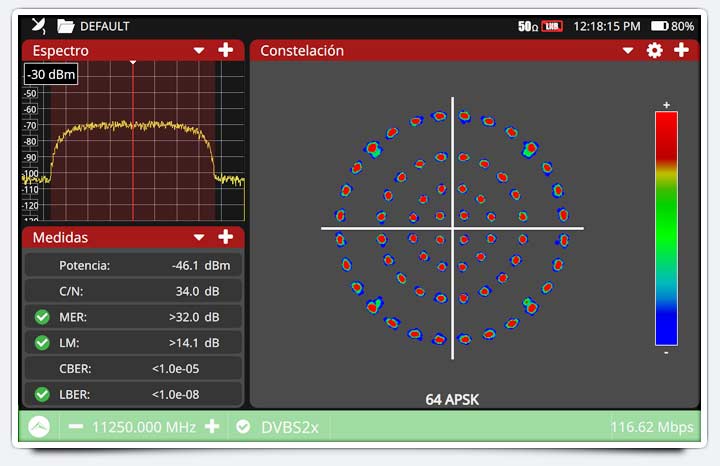

  • Diagrama de constelación
  • Prueba de interferencia LTE
  • Análisis dinámico de ecos
  • StealthID (identificación instantánea de parámetros digitales)
  • PLS (Physical Layer Scrambling)
  • Espectro ultra rápido
  • Retención de máximos y mínimos
  • Medidas y descodificación de Radio FM RDS
  • Datalogger
  • Beacon-Flyaways SNG y VSAT
  • Wideband LNB
  • WiFi
  • LTE 1,8 GHz
  • Intensidad de campo
  • Merograma
  • Espectrograma
  • MER por portadora
  • Análisis de cobertura por GPS (incluído)
  • Grabación de ALP
  • Medida de potencia óptica en toda la banda
  • SCAN + TILT
  • Atenuación de shoulder
  • Network delay
  • Análisis DVB-2 MI
  • Deriva de frecuencia de la portadora
OPCIONES
  • Fibra óptica: Medidor óptico selectivo + Conversor óptico a RF
  • Medidas avanzadas para radio FM
  • Medidas avanzadas para radio digital DAB/DAB+
  • Medidas 4G/5G
  • Salida SDI y ASI óptica
  • Entrada SDI y ASI óptica
  • Soporte para protocolo ST2110

ATLAS NG
ATLAS IP
TV EXPLORER NG
RANGER Neo 3
RANGER Neo 2
RANGER Neo +
RANGER Neo Lite
HD RANGER ECO
HD RANGER UltraLite
TVHUNTER+
SATHUNTER+
ESTÁNDARES DE RADIODIFUSIÓN DIGITAL
DVB-T/T2 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ (seg. versión)
DVB-T2 Lite ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-S/S2 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-S2 Multistream ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-S2x opcional opcional
DSS ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
ISDB-T/Tb ✓ ✓ ✓ ✓ ✓ ✓ (seg. versión)
ATSC ✓ opcional Versión ATSC Versión ATSC Versión ATSC
ATSC 3.0 ✓ opcional
ACM / VCM / CCM ✓ ✓ ✓ ✓ ✓ ✓
MPEG-TS ✓ ✓ ✓ ✓
DVB-T2-MI ✓ ✓ ✓
FUNCIONES BROADCAST
Margen del analizador de espectro de RF 5 MHz a 3 GHz 5 a 2150 MHz 5 a 2500 MHz 5 a 2500 MHz 5 a 2500 MHz 5 a 2500 MHz 5 a 2150 MHz 5 a 2150 MHz 170 a 850 MHz (sintonizador solamente) 950 a 2150 MHz (sintonizador solamente)
Analizador avanzado DAB/DAB+ opcional opcional opcional opcional
Analizador avanzado radio FM opcional opcional opcional opcional
T2-MI y Network delay margin (DVB) avanzado básico
Compatible con LNB de banda ancha (wbLNB) ✓ ✓ ✓ ✓ ✓
Analizador de ecos (DVB-T/T2/C2, ISDB-T) ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
Diagrama de constelación ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
Espectrograma ✓ ✓ ✓ ✓ ✓
Modo de espectro Mapa de calor ✓ ✓
Merograma y MER por portadora (DVB-T2) ✓ ✓ ✓ ✓ ✓
Medida de atenuación de shoulder ✓ ✓ ✓ ✓
Blind scan ✓ ✓
Monitorización de señal ✓ ✓ ✓ ✓ ✓
Análisis de cobertura con GPS ✓ opcional ✓ opcional opcional
Medida de Jitter ✓ ✓
TECNOLOGÍAS INALÁMBRICAS
Medidas en redes móviles 4G/5G (slot dual SIM) opcional
Analizador Wi-Fi 2,4 GHz Puntos de acceso y RF Puntos de acceso Puntos de acceso Puntos de acceso y RF Puntos de acceso y RF Puntos de acceso y RF Puntos de acceso y RF
Analizador Wi-Fi 5 GHz Puntos de acceso y RF Puntos de acceso Puntos de acceso Puntos de acceso y RF (opcional) Puntos de acceso y RF (opcional) Puntos de acceso y RF (opcional)
Analizador LTE 1,8 GHz ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
Analizador LTE 2,6 GHz ✓ opcional opcional opcional
FIBRA ÓPTICA
Medidor de potencia óptica no selectivo ✓ ✓
Medidor de potencia óptica selectivo opcional opcional opcional opcional opcional
Conversor óptico a RF opcional opcional opcional opcional
PROTOCOLOS IP y STREAMING
Entrada/Salida óptica ASI y SDI opcional opcional
OTT avanzado avanzado básico básico básico básico
Analizador IPTV ✓ ✓ ✓ ✓
IPTV VLAN, Análisis multistream de multicast/unicast ✓ ✓
Protocolo SMPTE ST-2110 opcional opcional
Protocolo SRT ✓ ✓
ANALIZADOR DE ESPECTROS
Analizador de espectros profesional 5 MHz a 6 GHz
4 marcadores y trazas ✓
Filtros de resolución: 100 kHz, 200 kHz, 1 MHz ✓ Solo 100 kHz ✓ ✓ ✓ Solo 100 kHz ✓
Filtros de resolución: 2, 10, 20, 30, 40 kHz ✓ ✓ ✓
Medida de ocupación de ancho de banda del canal ✓
Medida de potencia del canal adyacente ✓
DESCODIFICACIÓN
Descodificador 4K ✓ ✓ ✓ Frame grabber Frame grabber Frame grabber Frame grabber
Descodificador H.265 10-bit 10-bit 10-bit 8-bit 8-bit 8-bit 8-bit
GENERAL
Salida HDMI™ ✓ ✓ ✓ ✓ ✓ ✓ ✓
Entrada de Vídeo/Audio ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
Información de HbbTV ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
E/S y grabación de TS-ASI, Análisis/Grabación de TS ✓ ✓ Grabación TS ✓ ✓
Analizador y generador de SDI ✓ ✓
Slot Common Interface (canales encriptados) ✓ ✓
Pantalla táctil Multi-táctil Multi-táctil Multi-táctil Táctil Táctil Táctil Táctil
Autonomía > 4 h > 4 h > 4 h > 4 h > 4 h > 4 h > 2 h > 2 h > 2 h 5 h 80 min
webControl y Streaming de Vídeo/Audio ✓ ✓ ✓ ✓ ✓ ✓
Análisis de PSIP y soporte de Closed Caption ✓ Versión ATSC
Funda de transporte ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
Maleta de transporte reforzada ✓ ✓ opcional ✓ ✓ ✓
