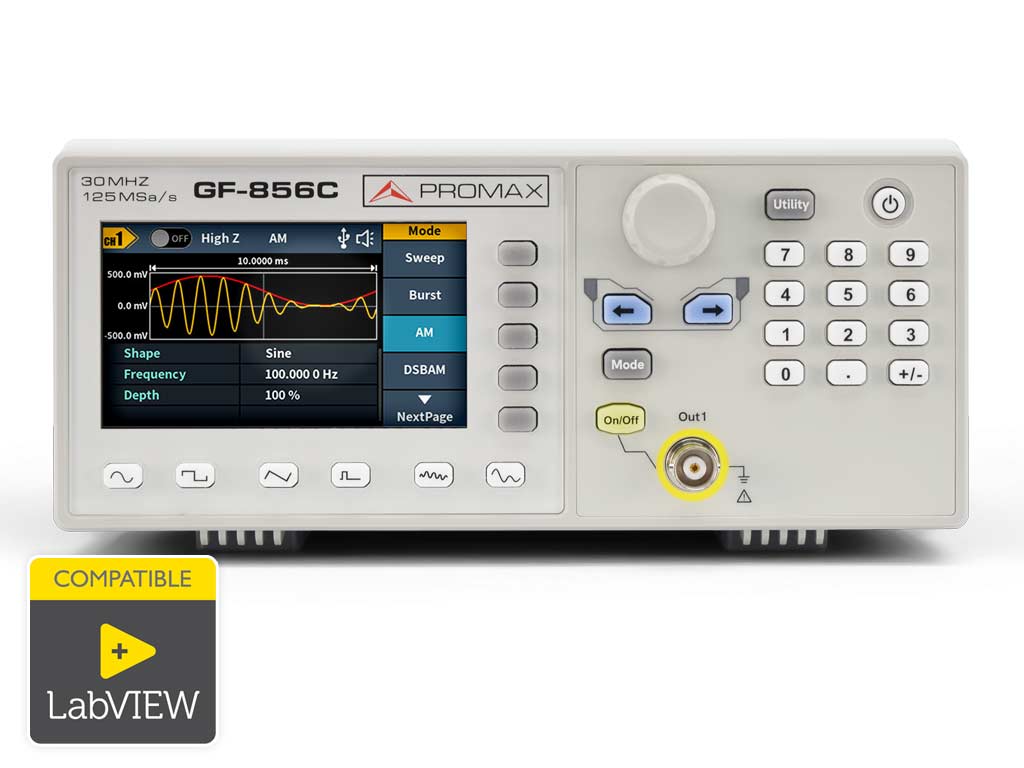

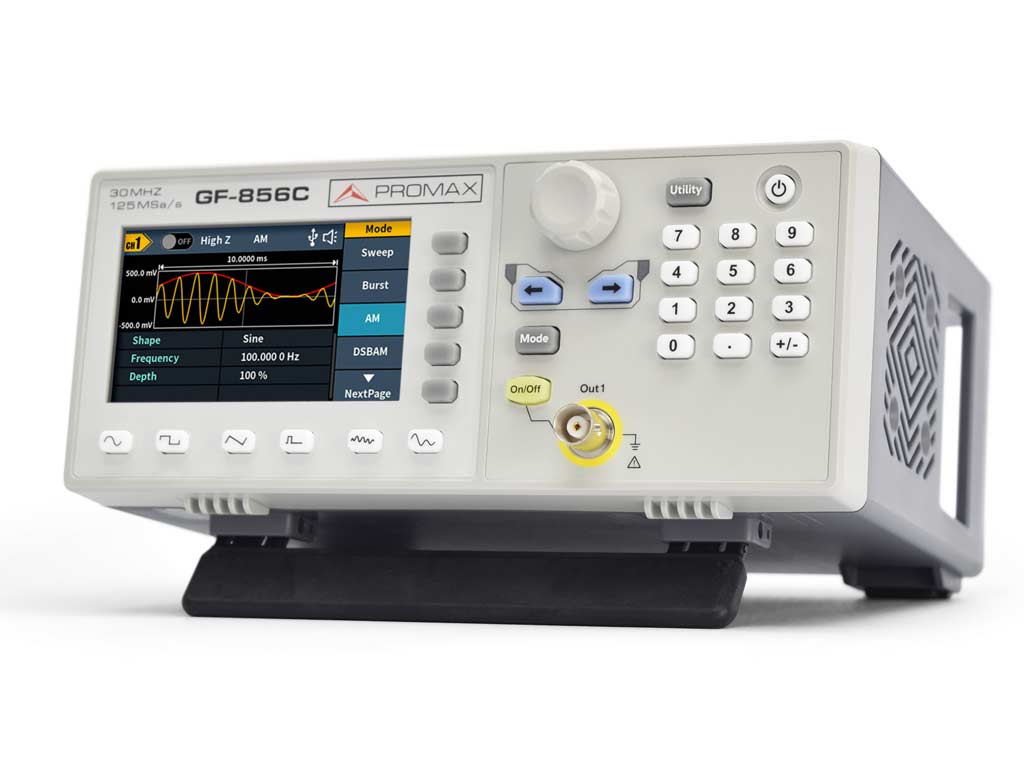

GF-856C: Generador de funciones arbitrario 30 MHz, 125 MS/s
GF-856C: Generador de funciones arbitrario 30 MHz, 125 MS/s
Generador de funciones con formas de onda personalizadas que se pueden crear en el PC y cargarse en el instrumento vía USB. Compatible LabVIEW.
Los GF-856C son generadores de formas de onda avanzados que utilizan la tecnología DDS, con una frecuencia de salida 30 MHz y una tasa de muestreo de 125 MSa/s con una resolución de 14 bits. A estas excelentes características se les une una resolución base de 1μHz.
Pueden generar señales en 16 modulaciones (incluyendo FM, AM, PM, FSK, ASK, PWN) e incluyen un frecuencímetro digital gráfico de 100 mHz a 100 MHz con una resolución de 6 dígitos.
Los instrumentos cuentan con la capacidad de generar no solo las formas de onda estándares más comunes (senoidal, cuadrada, pulso, sierra, ruido) sino también formas de onda arbitrarias a las que se unen formas de onda personalizadas diseñadas por el usuario que se unen a las 160 formas de onda arbitrarias incluidas en la memoria de los instrumentos.
Los generadores GF-856C cuentan con entradas de modulación externa, salida de sincronismo y entrada de trigger externa.
- Un canal
- Pantalla TFT LCD de 3,6 pulgadas
- Tecnología avanzada DDS
- Frecuencia de muestreo 125 MS/s
- Resolución de frecuencia de 1 μHz
- Resolución vertical 14 bits
- Longitud de registro de forma de onda arbitraria hasta 100 K
- Más de 160 formas de onda arbitrarias preprogramadas
- Interfaz estándar puerto USB
- Software de control incluido
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
![]() GF-856C |
![]() GF-858C |
![]() GF-858 |
![]() GF-857 B |
![]() GF-856 |
![]() GF-232B |
Frecuencia de salida | 30 MHz | 30 MHz | 25 MHz | 10 MHz | 5 MHz | 3 MHz |
Tasa de muestreo | 125 MS/s | 125 MS/s | 125 MS/s | 125 MS/s | 125 MS/s | N/D |
Resolución vertical | 14 bits | 14 bits | 14 bits | 14 bits | N/D | |
Canales | 1 | 2 | 1 | 2 | 1 | 2 |
Formas de onda (estándar) | Senoidal, Cuadrada, Pulso, Sierra (rampa), Ruido | Senoidal, Cuadrada, Pulso, Sierra (rampa), Ruido | Senoidal, Cuadrada, Rampa, Pulso, Ruido | Senoidal, Cuadrada, Pulso, Rampa, Ruido | Senoidal, Cuadrada, Rampa, Pulso, Ruido | Senoidal, Cuadrada, Triangular |
Formas de onda (arbitrarias) | Personalizada por el usuario, Ascenso exponencial, Caída exponencial, sin(x)/x, Onda de pulso... En total, 160 formas de onda. | Personalizada por el usuario, Ascenso exponencial, Caída exponencial, sin(x)/x, Onda de pulso... En total, 160 formas de onda. | Pulso de simetría variable, Seno (x)/x, Onda de paso, etc. En total, 45 formas de onda incorporadas más las arbitrarias definidas por el usuario | Crecimiento exponencial, Decrecimiento exponencial, Seno de (x)/x, Onda de paso y otras. En total, 45 formas de onda incorporadas más las arbitrarias definidas por el usuario | Pulso de simetría variable, Seno (x)/x, Onda de paso, etc. En total, 45 formas de onda incorporadas más las arbitrarias definidas por el usuario | × |
Amplitud | 1 mVpp a 10 Vpp (50 Ω) 1 mVpp a 20 Vpp (impedancia alta) 1 mVpp o 4 dígitos |
1 mVpp a 10 Vpp (50 Ω) 1 mVpp a 20 Vpp (impedancia alta) 1 mVpp o 4 dígitos |
1 mVpp a 10 Vpp (50 Ω) 1 mVpp a 20 Vpp (impedancia alta) 1 mVpp o 14 bits |
1 mVpp a 10 Vpp (50 Ω) 1 mVpp a 20 Vpp (impedancia alta) |
1 mVpp a 10 Vpp (50 Ω) 1 mVpp a 20 Vpp (impedancia alta) 1 mVpp o 14 bits |
10 Vpp (50 Ω) |
Modulación | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM | AM, FM, PM, FSK, barrido, burst | AM, FM, PM, FSK, barrido, burst | AM, FM, PM, FSK, barrido, burst | × |
Entradas y salidas | Entrada de modulación ext, Entrada de tigger ext, Salida de sync | Entrada de modulación ext, Entrada de tigger ext, Salida de sync | E/S de reloj de referencia externa, E/S de disparo externa, E/S de modulación externa | E/S de reloj de referencia externa, Entrada de disparo externa, Entrada de modulación externa | E/S de reloj de referencia externa, E/S de disparo externa, E/S de modulación externa | TTL |
Pantalla | TFT LCD 3,6” 480x272 px | TFT LCD 3,6” 480x272 px | TFT LCD 4” 480x320 px | TFT LCD 4” 480x320 px | TFT LCD 4” 480x320 px | Pantalla LED de 6 dígitos |
Interfaces de comunicación | USB host/device | USB host/device | USB host/device, LAN (control remoto) | USB host/device, LAN (control remoto), RS-232 (opcional) | USB host/device, LAN (control remoto), RS-232 | × |
Módulo opcional amplificador de potencia | × | × | × | ✓ | × | × |
