Cero señal, cero problemas: El secreto del Test de Atenuación ICT-2

El Test de atenuación es una herramienta de valor incalculable para certificar el correcto despliegue y comportamiento del cableado y elementos de distribución (splitters, etc) de toda una instalación de distribución de televisión. Tanto en redes en edificios como en redes de cable.

Se trata de inyectar unos pilotos de test en la cabecera y comprobar su recepción a lo largo de todas las plantas, en todas las ramificaciones del cableado, hasta las tomas.

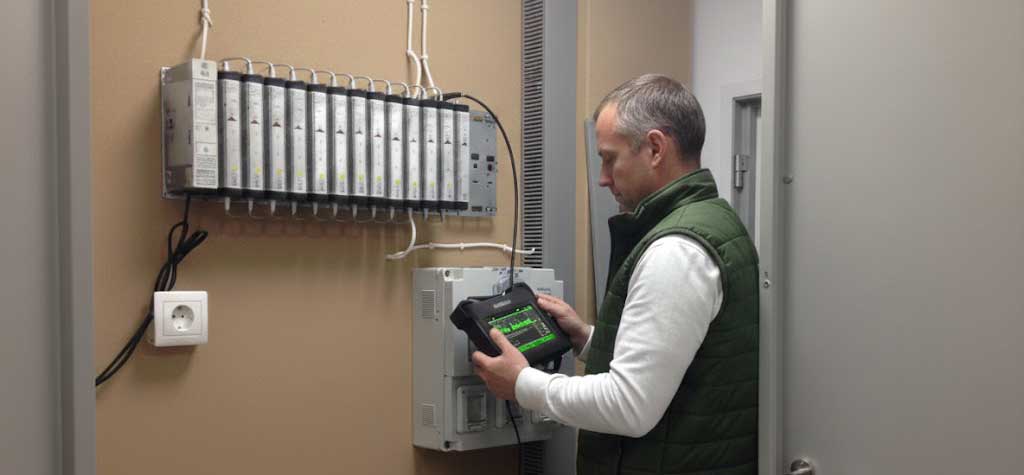

Con los equipos PROMAX, el test de atenuación se puede llevar a cabo en caliente o también sin esperar a que haya señal real

Con los equipos PROMAX, esta prueba se puede llevar a cabo en caliente (sin interferir con señales en servicio) o también sin esperar a que haya señal real, certificando que la instalación funcionará cuando se instale la antena y los equipos de cabecera.

Además los equipos PROMAX pueden generar señales piloto de test tanto en banda satélite como en terrestre como en CATV, cubriendo así todas las legislaciones vigentes en todo el mundo.

¡Espera! ¿No necesito señal real para probar el cableado?

Si haces la prueba de test de atenuación utilizando un generador de pilotos puedes probar el rendimiento del cableado de todo un edificio con unas ventajas que no te ofrece la señal real:

• En edificios nuevos, para certificar según la ley ICT-2 o DUCTOS no has de esperar a instalar la antena y equipos de cabecera.
• En reformas o mantenimiento, certificarás el correcto despliegue de la red aunque aún no se haya instalado o conectado la antena y los equipos de cabecera.
• Puedes hacer mantenimiento en instalaciones en funcionamiento, sin interferir con los servicios, insertando pilotos en frecuencias vacías.
• Puedes probar el rendimiento del cableado a diferentes frecuencias (porque el cobre no se comporta igual en todas las frecuencias).

Y algo muy importante: La legislación requiere certificar las instalaciones con un generador de pilotos (ICT en España, DUCTOS en Chile, RITEL en Colombia...).

Generadores de ruido VS generadores de pilotos

Además de que la legislación exige utilizar un generador de pilotos a unas frecuencias determinadas para certificar una instalación, los generadores de ruido tienen unas desventajas que los desaconsejan:

• Los generadores de ruido inyectan señal ocupando toda la banda, así que no sirven para hacer pruebas en caliente porque interfieren con los servicios reales (en cambio, los generadores de pilotos permiten ubicar las señales de test en frecuencias libres).
• Un generador de ruido no envía una señal estable válida para hacer certificaciones.

Utilizar un generador de ruido en una instalación en funcionamiento es una mala práctica: Interfiere con la señal real

De la cabecera a la toma

El flujo de trabajo para hacer un test de atenuación es sencillo: Calibrar, conectar y medir. Solo necesitas un generador de frecuencias piloto y un medidor de campo calibrable como el TV EXPLORER NG.

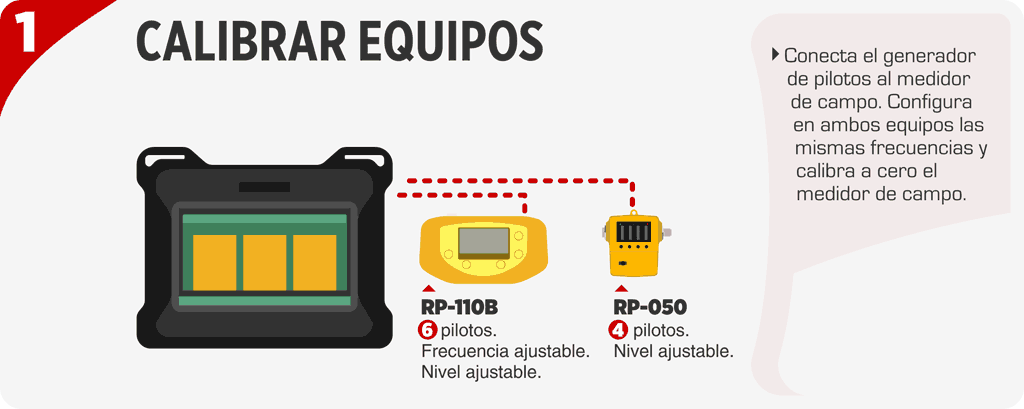

1. Calibrar. La puesta a cero.

Asegúrate que en la función “Test de atenuación”, el medidor está a la escucha de las mismas frecuencias que entrega el  generador de pilotos. Conecta ambos equipos, calibra a cero el medidor, e indícale las pérdidas máximas admisibles por piloto.

Si usas el RP-110 de PROMAX, puedes personalizar las frecuencias y los niveles de los pilotos a las ubicaciones en el espectro que te resulten más convenientes. Esto es perfecto porque si trabajas en una instalación con señal real, puedes aprovechar las frecuencias espectrales libres sin interrumpir el servicio.

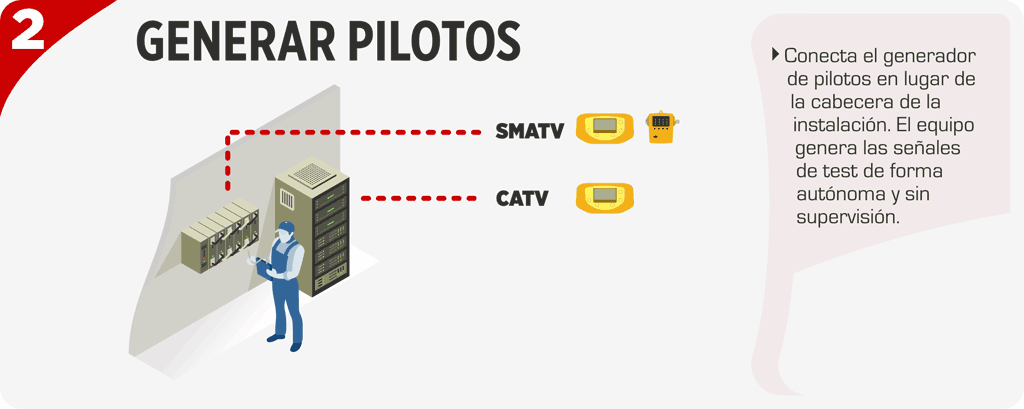

2. Generar los pilotos en la cabecera de la instalación

... o en cualquier otra ubicación, aunque en el 99% de los casos lo utilizarás en la cabecera. Si utilizas un generador de pilotos RP-110 de PROMAX, el equipo funciona de forma autónoma durante 5 horas a batería. Si usas un RP-080 puedes alimentarlo por RF desde el propio medidor de campo.

3. Comprobar la recepción de los pilotos en las tomas de usuario

Verifica los niveles de recepción de los pilotos en las tomas de usuario con el “Test de atenuación”. Cuantas más tomas certifiques, mejor (¡con el modo PASA/FALLA solo te tomará un momento!). Como mínimo, deberías comprobar una toma por cada ramificación de la instalación de distribución. Prestando especial atención a:

• La toma más cercana a la cabecera: Si aquí hay demasiada señal, se corre el riesgo de producir saturación en los receptores.
• ... y la toma más alejada de cada ramificación: Si aquí llega señal suficiente, significa que la red troncal es robusta.

Conclusión: No solo midas, ¡CERTIFICA!

Esperar a que la antena esté instalada o que la operadora active la señal para empezar a probar la instalación es como instalar una alarma y esperar a los ladrones para probar si funciona. El Test de Atenuación del TV EXPLORER NG te da la seguridad total de que, cuando la señal real llegue, todo funcionará a la primera.

Los mejores profesionales no arreglan problemas; diseñan sistemas que los previenen.
