РусскийEl ATLAS NG supera el test de certificación MSW para la compatibilidad con señal ATSC3
Nos sentimos orgullosos de anunciar que el medidor de campo para broadcast AtlasNG, el equipo más avanzado de nuestra gama de prueba y medida de señales ATSC 3.0, ha sido sometido a una estricta y exhaustiva prueba diseñada por Mr. Gary Sgrignoli, consultor y colaborador de TV Digital en Meintel, Sgrignoli, and Wallace, https://mswdtv.com/).

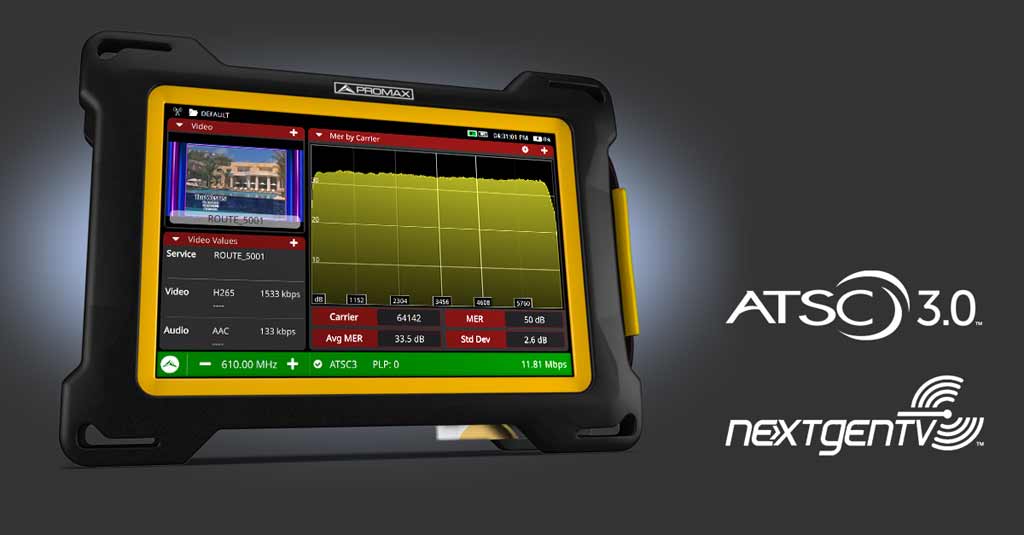

ATLAS NG es el analizador broadcast universal que soporta los estándares DVB más populares y ATSC3
Pruebas de señales ATSC 3.0 para el ámbito comercial y de usuario final
MSW ha diseñado 10 señales de prueba para la evaluación de receptores genéricos (tanto domésticos como comerciales) durante la operación y el despliegue de redes ATSC3. Utilizan una variedad de configuraciones de modulación y transmisión como PLPs únicos o múltiples, TDM, LDM y combinaciones de formatos con el objetivo de simular diversas condiciones reales de radiodifusión, siguiendo en todo momento las recomendaciones de ATSC A/327.

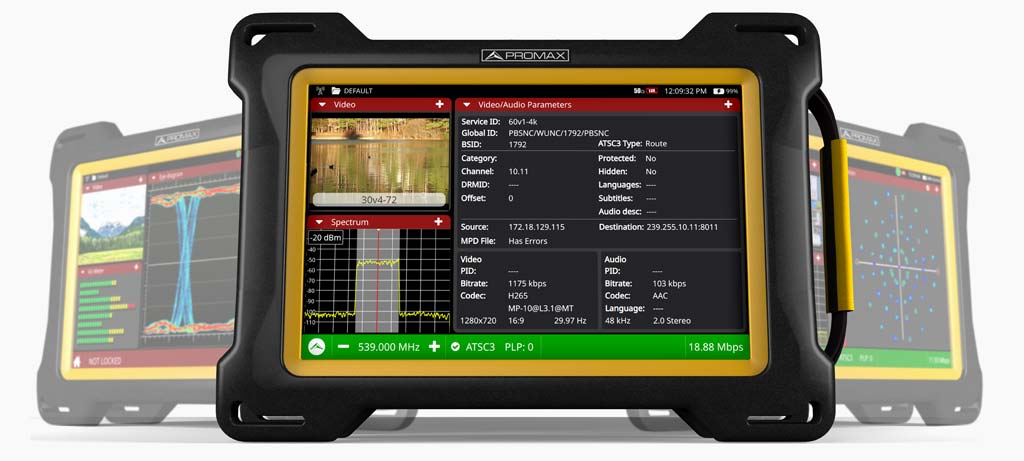

Lectura y visualización de los parámetros de una señal ATSC3

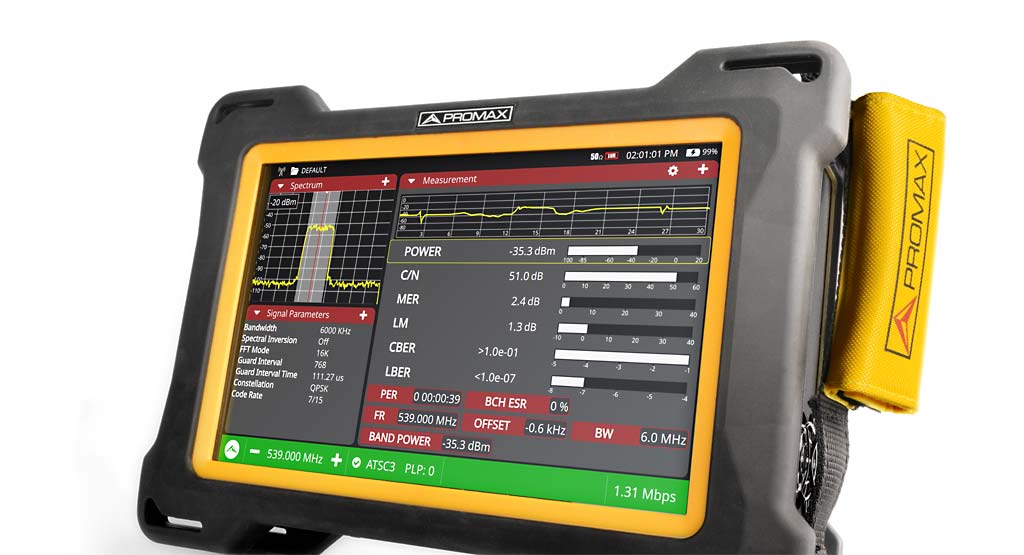

Gestión eficiente de cada PLP en una señal ATSC 3.0
Los radiodifusores quieren tener la seguridad de poder utilizar una variedad razonable de formatos de señal ATSC3 que puedan ser descodificadas por todos los receptores. Con esta prueba, hemos verificado si el medidor de campo puede descodificar todos los PLP de cada una de esas señales de prueba, así como los respectivos valores de SNR que puede soportar.

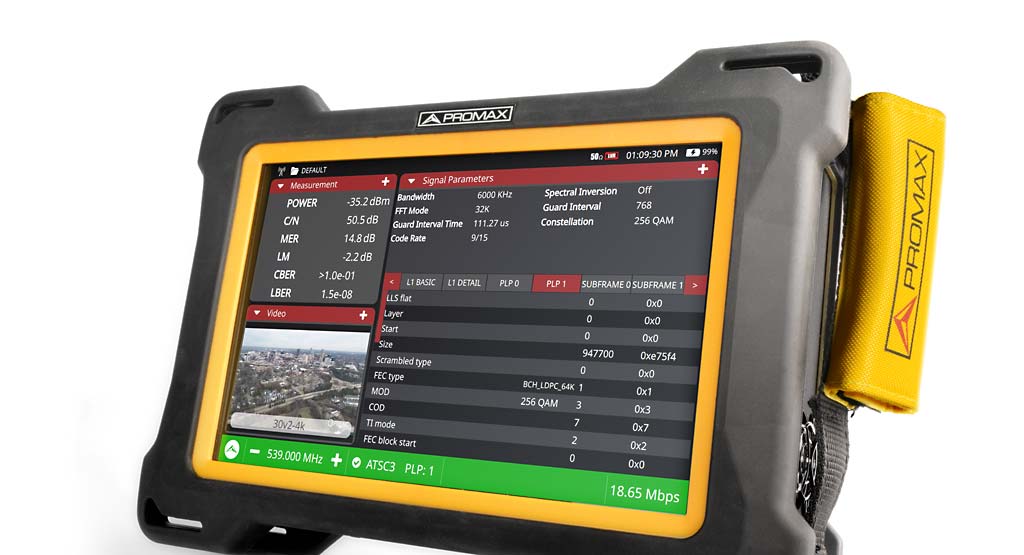

Descodificación del PLP número 1 de una señal ATSC3 en un medidor de campo broadcast ATLAS NG
Los resultados de estas pruebas se han resumido en la siguiente tabla:
| Información de la fuente de la señal ATSC3 | PROMAX | ||||||
| Nombre de señal | Canal virtual | ROUTE IP | Formato de Vídeo | PLP ID | Tasa de datos del PLP | PLP THR | SNR THR |
| (*) | (#) | Dirección | (*) | (#) | (Mbps) | (dB) | (dB) |
| MSW #1 | 10,11 | 239.255.4.11 | 4K/60P | PLP0 | 25,84 | 16,50 | 16 |
| MSW #2 | 10,41 | 239.255.4.41 | 720/30P | PLP0 | 2,59 | 6,30 | 5,8 |
| 10,12 | 239.255.4.12 | 4K/30P | PLP1 | 17,49 | 16,50 | 16 | |
| MSW #3 | 10,41 | 239.255.4.41 | 720/30P | PLP0 | 2,55 | 6,30 | 6,3 |
| 10,12 | 239.255.4.12 | 4K/30P | PLP1 | 18,15 | 16,50 | 16,4 | |
| MSW #4 | 10,41 | 239.255.4.41 | 720/30P | PLP0 | 2,68 | 0,71 | 0,77 |
| 10,21 | 239.255.4.21 | 1080/60P | PLP1 | 16,22 | 16,75 | 16,2 | |
| MSW #5 | 10,41 | 239.255.4.41 | 720/30P | PLP0 | 2,68 | 0,71 | 0,77 |
| 10,21 | 239.255.4.21 | 1080/60P | PLP1 | 13,64 | 16,75 | 16,2 | |
| 10,42 | 239.255.4.42 | 540/60P | PLP2 | 1,60 | 11,95 | 11,9 | |
| MSW #6 | 10,32 | 239.255.4.32 | 720/30P | PLP0 | 3,54 | 0,70 | 0,0 |
| MSW #7 | 10,42 | 239.255.4.42 | 540/60P | PLP0 | 1,58 | 2,80 | 2,5 |
| 10,41 | 239.255.4.41 | 720/30P | PLP1 | 2,53 | 7,40 | 6,8 | |
| 10,31 | 239.255.4.31 | 720/60P | PLP2 | 5,03 | 13,80 | 13,3 | |
| 10,22 | 239.255.4.22 | 1080/30P | PLP3 | 8,13 | 21,30 | 21,0 | |
| MSW #8 | 10,42 | 239.255.4.42 | 540/60P | PLP0 | 1,44 | 5,27 | 4,7 |
| 10,31 | 239.255.4.31 | 720/60P | PLP1 | 4,95 | 17,15 | 17,3 | |
| 10,32 | 239.255.4.32 | 720/30P | PLP2 | 3,86 | 7,78 | 6,5 | |
| 10,12 | 239.255.4.12 | 4K/30P | PLP3 | 17,41 | 21,95 | 22,1 | |
| MSW #9 | 10,42 | 239.255.4.42 | 540/60P | PLP0 | 1,33 | 5,27 | 4,5 |
| 10,31 | 239.255.4.31 | 720/60P | PLP1 | 4,57 | 17,15 | 16,8 | |
| 10,32 | 239.255.4.32 | 720/30P | PLP2 | 3,74 | 7,78 | 6,3 | |
| 10,12 | 239.255.4.12 | 4K/30P | PLP3 | 16,87 | 21,95 | 21,8 | |
| MSW #10 | 10,42 | 239.255.4.42 | 540/60P | PLP0 | 1,29 | 5,09 | 4,92 |
| 10,31 | 239.255.4.31 | 720/60P | PLP1 | 9,02 | 18,30 | 17,57 | |
| 10,41 | 239.255.4.41 | 720/30P | PLP2 | 1,97 | 4,52 | 3,3 | |
| 10,22 | 239.255.4.22 | 1080/30P | PLP3 | 9,22 | 18,15 | 18,3 | |
EL ANALIZADOR BROADCAST UNIVERSAL PARA ATSC 3.0 NEXT-GEN TV Y DVB
ATLAS NG es el medidor de campo universal para TV ATSC 3.0 y DVB de PROMAX. En este conjunto de artículos sobre el ATSC 3.0 utilizaremos sus capacidades de análisis de señal para mostrar cómo los diferentes protocolos y la información incrustada se utilizan para emitir y para descodificar la señal en los receptores de los usuarios o los televisores con receptor ATSC 3.0 incorporado.
Más información acerca de ATSC 3.0
Se puede encontrar más información sobre el estándar ATSC 3.0 visitando nuestros artículos anteriores al respecto:
