Diagrama de constelación

22 de Enero de 2014.

El diagrama de constelación es una representación gráfica (llamada I-Q) de los símbolos digitales recibidos en un periodo de tiempo.

Existen distintos tipos de diagramas de constelación para los distintos tipos de modulación. Con el medidor de campo RANGERNeo 2 se pueden representar las constelaciones de señales: DVB-T/T2, DVB-C/C2, y DVB-S/S2.

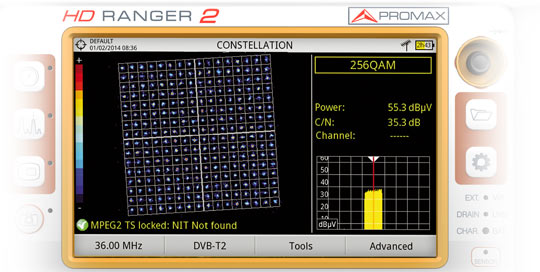

Diagrama de constelación DVB-T2 en el medidor de campo RANGER Neo 2
Diagrama de constelación DVB-T2 (televisión digital terrestre de alta definición - TDT HD)
en el medidor de campo RANGERNeo 2

En un canal de transmisión ideal, sin ruido ni interferencias, todos los símbolos son reconocidos por el demodulador sin errores. En este caso, se representan en el diagrama de constelación como puntos bien definidos que impactan en la misma zona formando un punto muy concentrado.

El ruido y las interferencias provocan que el demodulador no siempre lea los símbolos de forma correcta. En este caso los impactos se dispersan y se crean diferentes formas que van a permitir determinar de un vistazo el tipo de problema en la señal.

Diagrama de constelación 64QAM
Diagrama de constelación 64QAM para
el sistema DVB-C en la pantalla del
medidor de campo
Diagrama de constelación 8PSK para DVB-S2
Diagrama de constelación 8PSK para DVB-S2
(satélite de alta definición) en la pantalla del
medidor de campo

Cada tipo de modulación se representa de forma diferente. Una señal 16QAM se representa en la pantalla por un total de 16 zonas diferentes y una 64QAM se representa por un diagrama de 64 zonas diferentes y así sucesivamente.

El diagrama de constelación muestra en colores diferentes la densidad de los impactos e incluye funciones para hacer zoom y para moverse en pantalla. También incluye una función de barrido o reset de la imagen.
