РусскийCobertura de un Reemisor
Cuando en una determinada área poblada llega señal a sus inmediaciones, pero su recepción resulta imposible en el núcleo habitado, la única opción consiste en instalar un reemisor que extienda la cobertura.

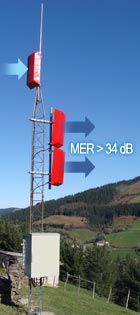

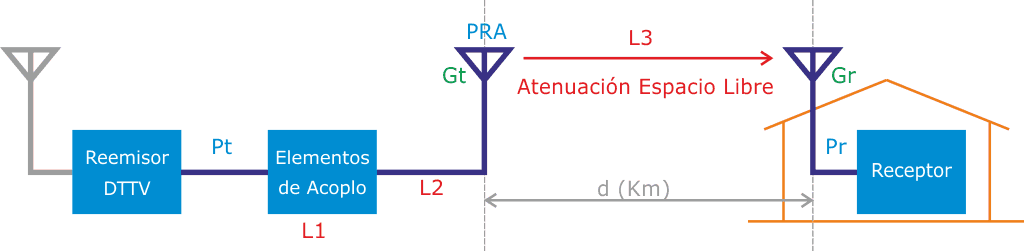

Para estimar el alcance de un reemisor podemos considerar el siguiente modelo:
Pt: Potencia a la salida del reemisor (dBm)
L1: Pérdidas originadas por los elementos de acoplo (dB)
L2: Pérdidas originadas por latiguillos, cables y conectores (dB)
Gt: Ganancia de la antena transmisora (dB)
PRA: Potencia radiada equivalente (dBm) Gr: Ganancia de la antena receptora (dB)
Pr: Potencia recibida (dBm)
En base al modelo indicado, la potencia recibida a una distancia d (Km) resultará:

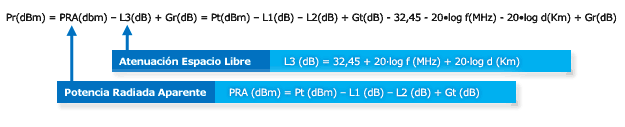

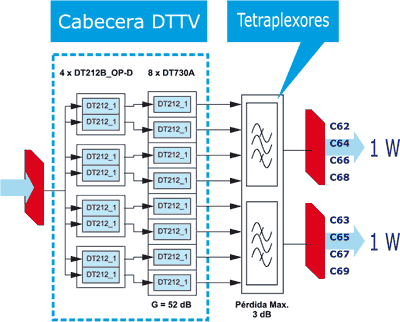

Mediante la expresión anterior podemos determinar la cobertura del siguiente reemisor real basado en la cabecera DTTV:
La antena está orientada hacia un centro emisor alejado para recibir la señal primaria
Se utilizan 4 módulos DT-212B para regenerar los 8 múltiplex digitales recibidos.
Cada múltiplex se amplifica independientemente mediante un amplificador de potencia DT-730.
Cada grupo de 4 canales se mezcla en un tetraplexor, de modo que un tetraplexor recibe los canales pares y el otro los impares para evitar canales adyacentes.
La salida de cada tetraplexor se lleva a un panel radiante.
Para adecuarse al cumplimiento del Plan Técnico Nacional de la TDT (Real Decreto 944/2005, de 29 de julio) en materia de extensión de la cobertura, la potencia radiada aparente (PRA) por el reemisor está fijada a 1 W, que es límite vigente.

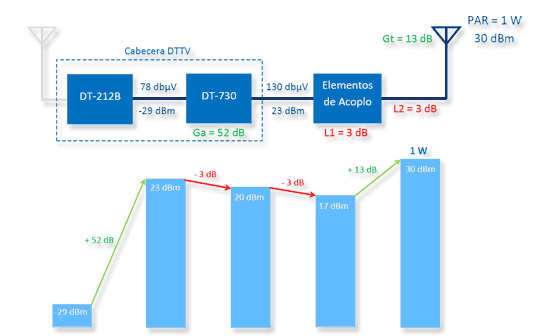

Considerando los siguientes parámetros de la cadena de transmisión:
- Ganancia amplificador: Ga = 52 dB
- Pérdidas originadas en el tetraplexor: L1 = 3 dB
- Pérdidas originadas por latiguillos, cables y conectores: L2 = 3 dB
- Ganancia del sistema radiante: Gt = 13 dB
Si deseamos radiar cada canal con una potencia radiada aparente (PRA) de 1 W (30 dBm), de acuerdo a la figura anterior, la salida de los módulos DT-212B deberá ajustarse a -29 dBm (78 dBµV).
A partir de la expresión anterior, suponiendo que la ganancia de la antena receptora (Gr) corresponde a 14 dB, puede determinarse la potencia que se recibirá a una distancia de 6 Km:
Canal |
Frecuencia (MHz) |
Pr (dBm) |
Nivel (dBµV) |
Canal |
Frecuencia (MHz) |
Pr (dBm) |
Nivel (dBµV) |
C62 |
802,0 |
-62,10 |
46,70 |
C66 |
834,0 |
-62,44 |
46,36 |
C63 |
810,0 |
-62,18 |
46,62 |
C67 |
842,0 |
-62,52 |
46,28 |
C64 |
818,0 |
-62,27 |
46,53 |
C68 |
850,0 |
-62,60 |
46,20 |
C65 |
826,0 |
-62,35 |
46,45 |
C69 |
858,0 |
-62,68 |
46,12 |
A una distancia de 20 Km se recibirá una potencia de:
Canal |
Frecuencia (MHz) |
Pr (dBm) |
Nivel (dBµV) |
Canal |
Frecuencia (MHz) |
Pr (dBm) |
Nivel (dBµV) |
C62 |
802,0 |
-72,55 |
36,25 |
C66 |
834,0 |
-72,89 |
35,91 |
C63 |
810,0 |
-72,64 |
36,16 |
C67 |
842,0 |
-72,98 |
35,82 |
C64 |
818,0 |
-72,73 |
36,07 |
C68 |
850,0 |
-73,06 |
35,74 |
C65 |
826,0 |
-72,81 |
35,99 |
C69 |
858,0 |
-73,14 |
35,66 |
Para precisar el alcance efectivo del reemisor debe establecerse previamente el mínimo nivel admisible para los destinatarios de las señales difundidas por el reemisor. Para ello se considera el límite indicado en el Real Decreto 401/2003, de 4 de abril (Reglamento Regulador de las ICT), que para TDT es de 45 dB µV.

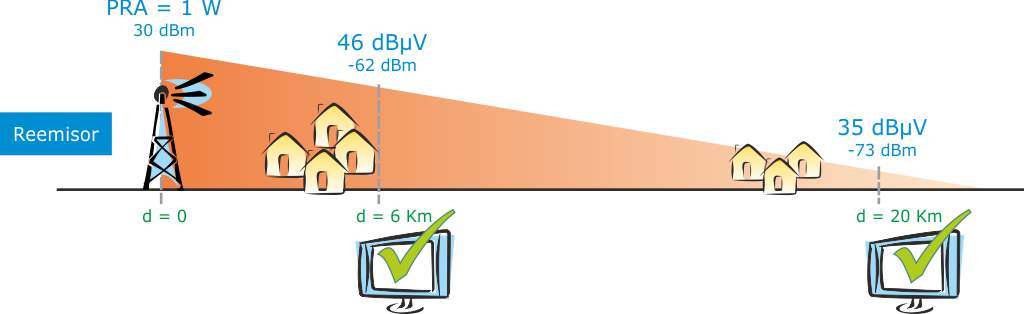

A partir de los resultados expuestos en las tablas anteriores puede asegurarse que hasta una distancia de 6 Km la señal emitida por el reemisor se captará con la calidad requerida por el Reglamento Regulador de las ICT, ya que los niveles recibidos, para todos los canales, mantienen un cierto margen de guarda respecto a la referencia establecida (45 dB µV).
La cobertura indicada es apropiada si se utilizan receptores con tecnología madura, pero en la actualidad los receptores han mejorado notablemente sus prestaciones y ofrecen una elevada sensibilidad (corrientemente inferior a 35 dBµV). Por lo tanto, si se utilizan receptores recientes resultará posible recibir la señal emitida hasta 20 Km del reemisor.
Hay que tener en cuenta que las distancias de cobertura indicadas son aproximadas, y siempre que se cumplan los siguientes requisitos:
- Propagación con visibilidad directa, en un trayecto libre de obstáculos.
- Ausencia de interferencias de frecuencias no sincronizadas (o inferiores a 20 dB respecto a la señal recibida).
- Ausencia de ecos perjudiciales.
- Condiciones climáticas habituales.
- Recepción fija con una antena situada en el tejado y correctamente orientada.
¿Tiene su municipio cobertura de TDT?
Las huellas de cobertura de las emisiones digitales son distintas de cómo eran con la difusión analógica y esto a obligado a renovar y rediseñar el mapa de emisores y reemisores.
En el caso de que su municipio haya quedado al margen de este proceso de renovación, la legislación faculta a las entidades municipales a instalar reemisores que extiendan la cobertura hacia la región de sombra.
PROMAX dispone de una amplia gama de productos para poder ofrecer una solución integral a todas sus necesidades, desde el proyecto hasta la puesta en marcha, garantizando siempre la mejor solución en términos técnicos y económicos.
