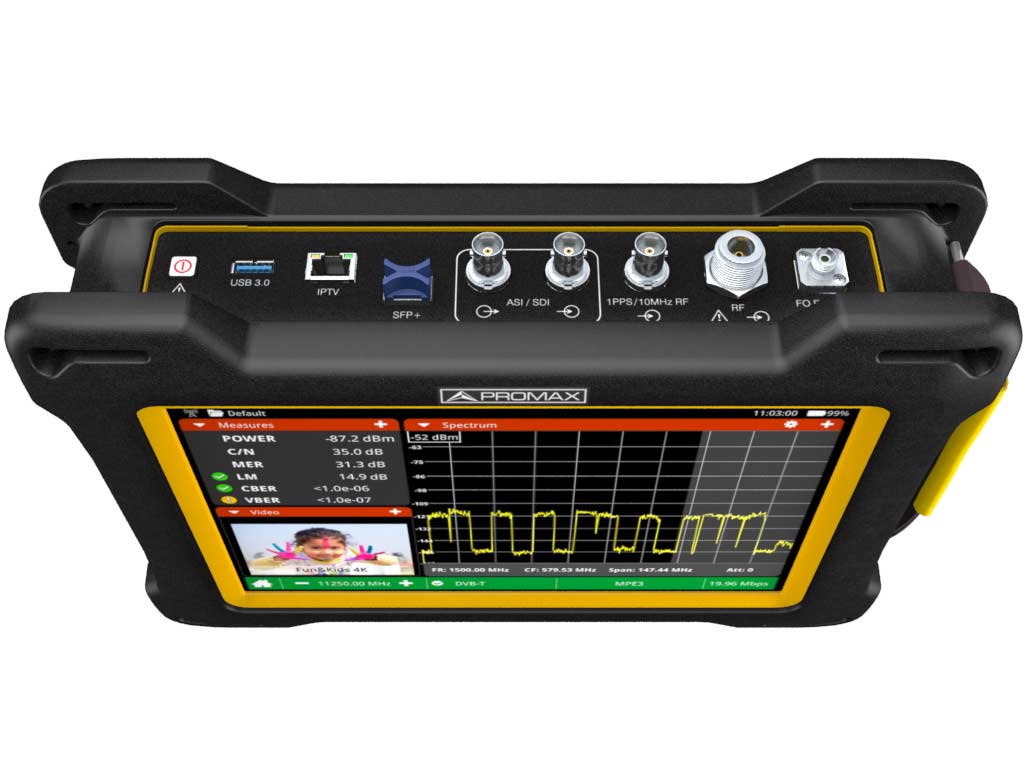

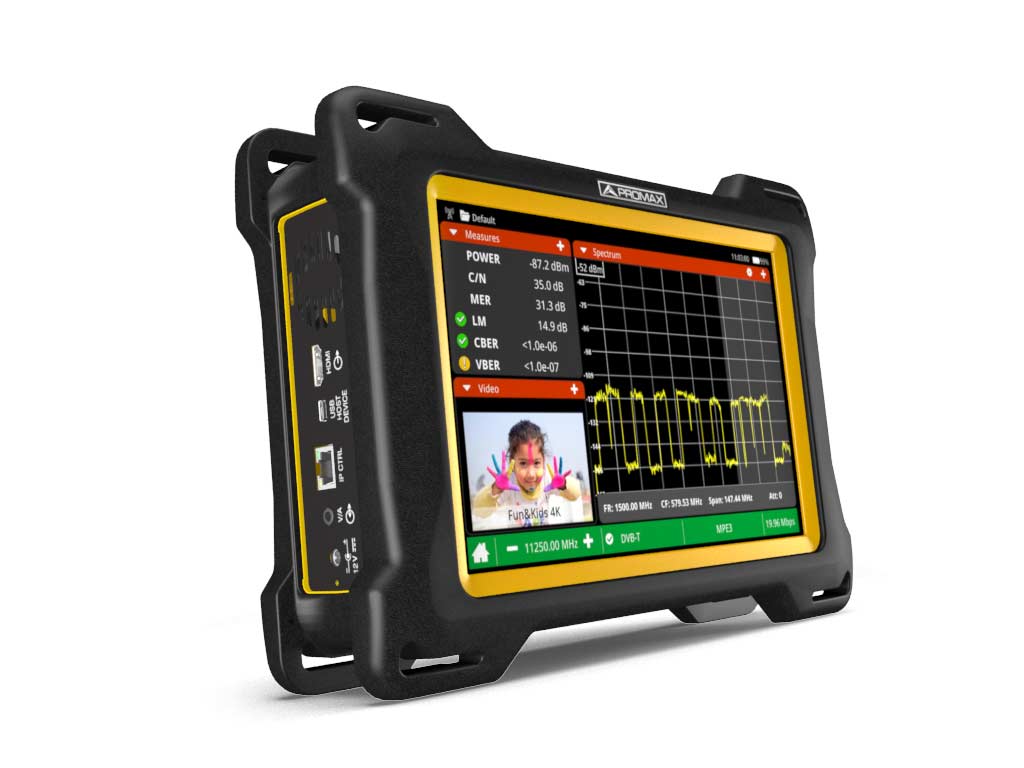

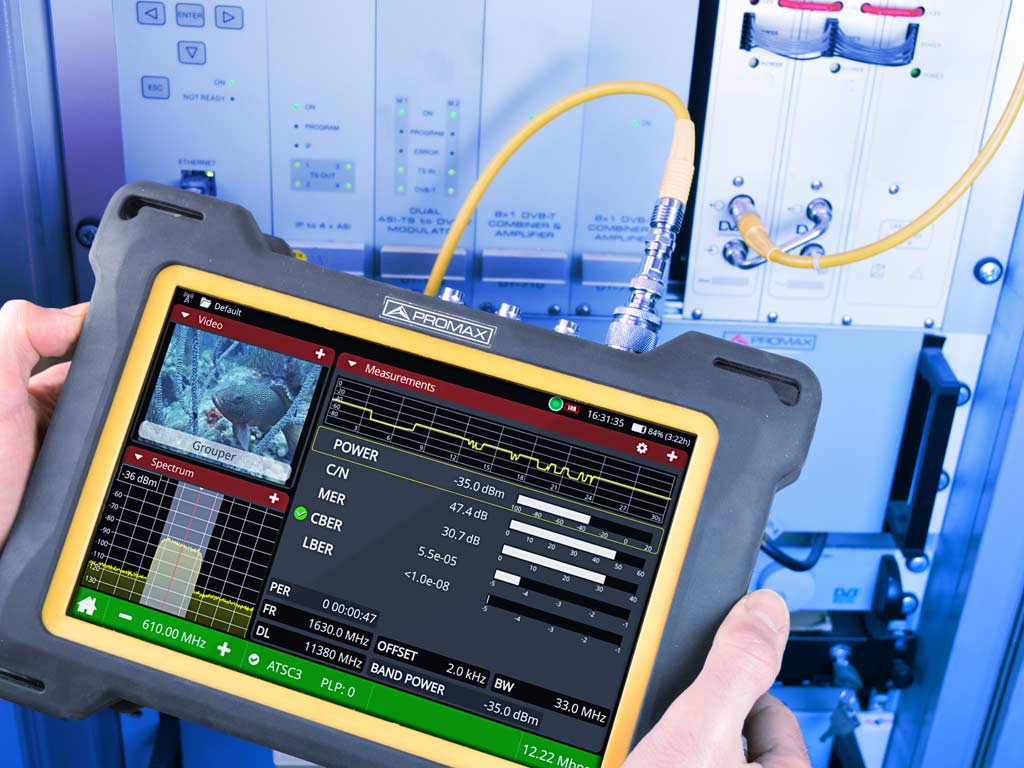

Der ATLAS NG ist ein vielseitiger ATSC 3.0 und DVB Spektrumanalyser der nächsten Generation, der bereits mit 5G ausgestattet ist und die höchsten Ansprüche im Broadcast-Bereich erfüllt, mit optionaler Unterstützung für das ST 2110-Protokoll. DVB-S2x, IPTV, Glasfaser, 3G-SDI, ASI Transportstrom Ein- und Ausgang, WLAN… alles drin!


Datenblatt

Video

Bedienungsanleitung

ATLAS NG ist ein Broadcast Spektrumanalyser,  der bis zu 6 GHz messen kann und die S- und C Bänder abdeckt, in denen eine stetig wachsende Zahl von Anwendungen und Technologien um die Bandbreite konkurrieren.Mit den neuesten Broadcast-Technologien wie ATSC 3.0 und DVB-S2x zusätzlich zur 5G Interferenz-Erkennung.

Mit 3G-SDI-Eingang für vollständige 3G-SDI Signaldiagnose, inklusive professionellem Audiomessgerät und Augendiagramm, sowie zusätzlich zum Standard ASI Ein- und Ausgang noch einen speziellen SDI-Eingang für diese Messungen.

Durch die optionale Unterstützung des ST 2110-Protokolls und die Kommunikation mit Netzwerkkomponenten wie der Master Clock trägt der ATLAS NG dazu bei, den korrekten Betrieb von Live-Übertragungsverbindungen und Studioproduktionen sicherzustellen.

Es enthält einen IPTV-Analysator. Im Broadcastbereich mit der allgegenwärtigen IP-Technik geht an einem Analyser mit IPTVEingang und Messfunktionen kein Weg vorbei. Daher ist ein Messgerät wichtig, das IPTV-Streams überwachen und dar-stellen kann.

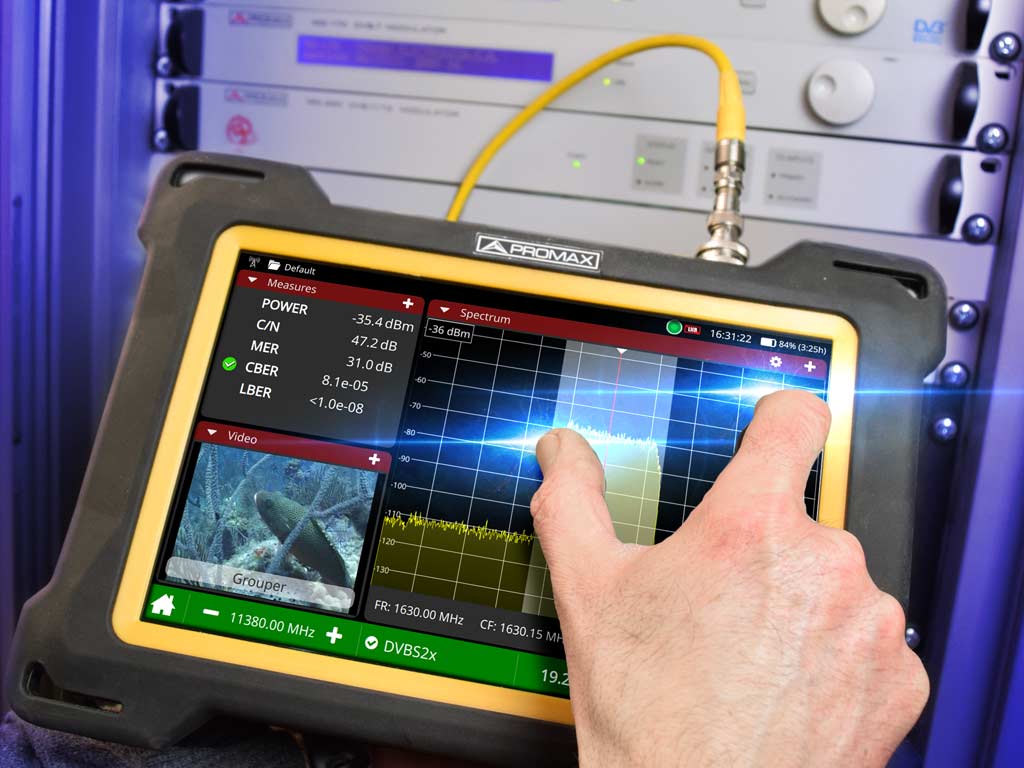

Die neue Multitouch-Oberfläche mit individuell konfigurierbaren Fenstern sorgt für eine noch angenehmere Bedienung. Der Analyser ist einfacher denn je zu bedienen!

ÜBERTRAGUNGSSTANDARDS
Digital terrestrisches TV / Radio DVB-T, DVB-T2 (T2-base, T2-lite), ISDB-T/Tb (full seg / 1seg), ATSC 1.0, ATSC 3.0, DAB, DAB+
Digital Kabel DVB-C, DVB-C2, J.83 annex-B, 16/64/256-QAM
Digital Satellit DVB-S, DVB-S2 VCM/ACM/CCM, DVB-S2x, DSS, QPSK
Analogue Analog terrestrisch (PAL, SECAM, NTSC), FM RDS
SPEKTRUMANALYSER MODUS Von 5 MHz bis 6 GHz
IPTV MULTICAST/UNICAST MODUS Mehr als 20 Messungen (einschließlich Jitter, Packet rate, Histogram + jitter, Inter Packet Arrival Time). Multicast. Empfang von T2MI&BTS.
SD/HD/3G-SDI MODUS 3 Gbps Ein-/Ausgange. Augenmuster-Diagramm, CRC-Fehlererkennung, Überwachung von 16 AES3-Audiokanälen, 1080p60-Testbild.
STREAMING-ANALYSATOR-MODUS SRT-Empfang im caller-, listener- und rendezvous-Modus. Mehr als 12 Metriken, einschließlich RTT, Latenz, NACK-Pakete und empfangener TS-Analyse. OTT-Analysator.
WIFI 802.11 ac/a/b/g/n ANALYSEMODUS Spektrumanalyser + WLAN-Dongle. RSSI, Auslastung des WLAN-Zugangspunkts, SNR, Rauschen
ASI-TS MODUS Unterstützt TS, T2MI, BTS
BETRIEBSMODUS FÜR TELEFONIE 4G/5G (OPTIONAL) Dual-SIM. Anzeige der Uplink/Downlink-Bänder über das Spektrum. Messungen: RSSI, RSRP, RSRQ, SINR, SRXLEV.

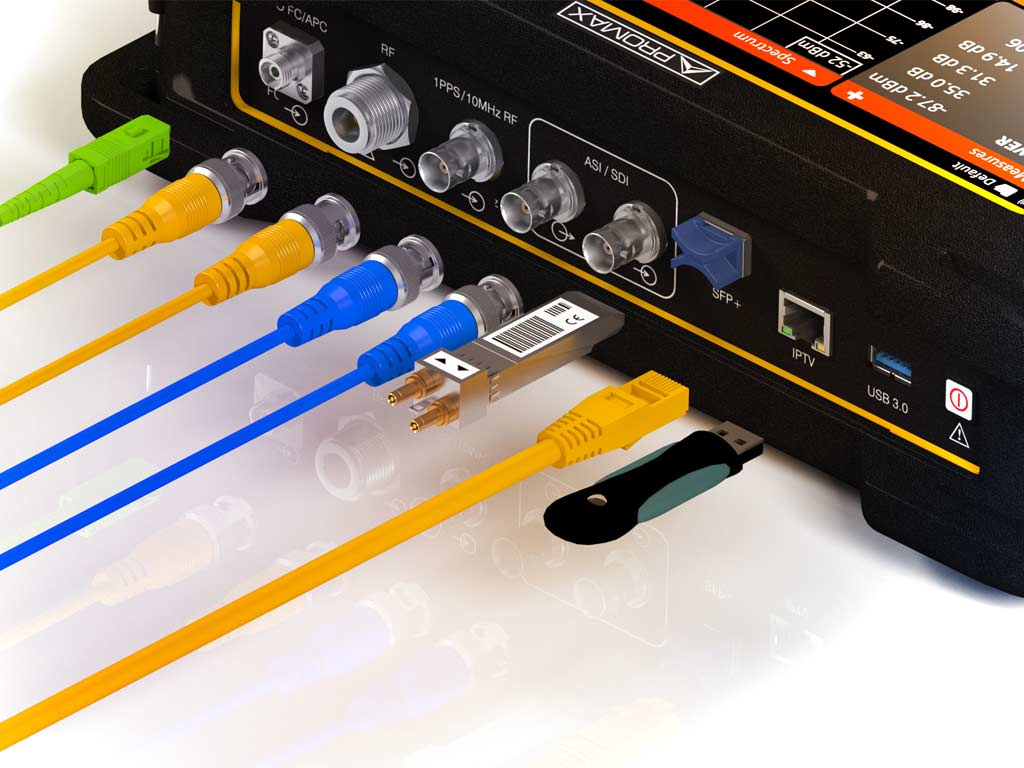

EINGÄNGE UND AUSGÄNGE
  • Universal HF Eingang (N-Typ, Buchse 50 Ω)
  • ASI/SDI Eingang und Ausgang (BNC Buchse, 75 Ω 3 Gbps)
  • SPF+ Anschluss
  • Analoger Audio/Video Eingang (3,5 mm Klinke)
  • HDMI™ Ausgang (v1.4b bis zu 3840x2160 Pixel @30 Hz)
  • USB 2.0 (Micro-B). Massenspeicher / Fernsteuerungsbefehle
  • Ethernet (RJ45) für webControl / Fernsteuerungsbefehle
  • Optischer Eingang (FC/APC, Buchse)
  • 1 PPS / 10 MHz Referenzeingang
  • Eingänge IPTV (Ethernet RJ45 10/100/1000 Mbps)
  • IPTV Eingang (RJ45 Ethernet 10/100/1000 Mbps)
  • Stereo Kopfhörer-Audioausgang (3.5 mm Klinke)
  • USB 3.0 Host (Type A USB-CDC Geräte)
  • CAM (DVB-CI konformer CA-Modul Steckplatz)
  • Doppelslot für SIM-Karten (optional)
FUNKTIONEN
  • Konstellationsdiagramm
  • LTE ingress test
  • Dynamische Echo-Auswertung
  • StealthID (direkte Identifikation der Abstimmparameter)
  • PLS (Physical Layer Scrambling)
  • Ultraschneller Spektrumanalyser
  • 4K decoder
  • MAX und MIN hold
  • FM RDS Messung und Decodierung
  • Screenshots and und Datalogger für Messberichte
  • Beacon-Flyaways SNG und VSAT
  • Wideband LNB
  • WLAN
  • LTE 1.8 GHz
  • Service-Aufzeichnung Decodierung
  • Antennenmessgerät
  • Taskplaner
  • Merogramm
  • Spektrogramm
  • Signalüberwachung
  • Fernsteuerung (webControl)
  • MER nach Träger
  • Analyse der Signalabdeckung mit GPS (inklusive)
  • Video/Audio Streaming erweiterbar per USB
  • SCAN + TILT
  • TS Aufzeichnung
  • TS Auswertung
  • Schulter-Abschwächung
  • IPTV Multicast-Messung und Decodierung
  • Netzwerk-Delay
  • DVB-T2 MI Auswertung
  • Augendiagramm (HD-SDI, 3G-SDI)
  • ALP Aufzeichnung
  • Trägerfrequenz Drift-Test
  • Optische Vollband-Leistungsmessung
  • 8 GB interner Speicher, erweiterbar per USB
  • OTT
OPTIONEN
  • Selektives optisches Leistungsmessgerät + optischer zu HF Konverter
  • Erweiterter UKW Radio Analyser
  • Erweiterter DAB/DAB+ Analyser
  • 4G/5G-Messungen
  • Optischer SDI- und ASI-Ausgang
  • Optischer SDI- und ASI-Eingang
  • Unterstützung für das ST2110-Protokoll

TVHUNTER+
SATHUNTER+
TV EXPLORER NG
HD RANGER UltraLite
HD RANGER ECO
RANGER Neo Lite
RANGER Neo +
RANGER Neo 2
RANGER Neo 3
ATLAS NG
BROADCAST STANDARDS
DVB-T/T2 (je nach version) × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-T2 Lite ✓ × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-S/S2 × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DVB-S2 Multistream × × ✓ × ✓ ✓ ✓ ✓ ✓ ✓
DVB-S2x × × optional × × × × × × optional
DSS × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
ISDB-T/Tb (je nach version) × ✓ × × ✓ ✓ ✓ ✓ ✓
ATSC 3.0 × × optional × × × × × × ✓
ACM / VCM / CCM × × ✓ × × ✓ ✓ ✓ ✓ ✓
MPEG-TS × × ✓ × × × × ✓ ✓ ✓
DVB-T2-MI × × ✓ × × × × × ✓ ✓
4K DECODER × × ✓ × × Frame grabber Frame grabber Frame grabber Frame grabber ✓
ST 2110- und SRT-PROTOKOLLE × × × × × × × × × ✓
AUDIO CODECS
MPEG-1, MPEG-2, HE-AAC, Dolby Digital Plus × × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
VIDEO CODECS
MPEG-1, MPEG-2, H.264 × × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
H.265 (HEVC) × × ✓ × × ✓ ✓ ✓ ✓ ✓
EIN- UND AUSGÄNGE
Universal HF-Eingang 75 Ω ✓ ✓ × ✓ ✓ × × × × x
Universal HF-Eingang 50/75 Ω × × ✓ × × ✓ ✓ ✓ ✓ ✓
HF-Eingang Typ N 50 Ω × × × × × ✓ ✓ ✓ ✓ ✓
HDMI™ Ausgang × × ✓ × × ✓ ✓ ✓ ✓ ✓
IP eingang × × × × × ✓ ✓ ✓ ✓ ✓
Analoger Audio/Video Eingang × × ✓ × × ✓ ✓ ✓ ✓ ✓
USB ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
ASI/SDI Ein-/Ausgang × × × × × × × ✓ ✓ ✓
IPTV multicast Eingang × × × × × × × ✓ ✓ ✓
DVB-CI CAM Modulsteckplatz × × × × × × × ✓ ✓ ✓
1 PPS referenzeingang × × × × × × × × ✓ ✓
SFP+ anschluss × × × × × × × × × ✓
Stereo-Ausgang × × ✓ × × × × × × ✓
FUNKTIONEN
TVHUNTER+ und SATHUNTER+Spektrumanalysator, Numerische Messung, Grafische Messung, 50 Detektionspunkte
Funktionen - -Konstellationsdiagramm, LTE 1.6 GHz, Dynam. Echo-Auswertung, StealthID, PLS, Ultra-schnelles Spektrum, MAX/MIN hold, FM RDS, Screenshots, Datalogger, Beacon-Flyaways SNG und VSAT, Wideband LNB, WiFi 2.4 GHz, LTE, Service Aufzeichnung, Feldstärke, Task-Planer
Weitere Funktionen - - Konstellationsdiagramm, LTE 1.6 GHz, Dynam. Echo-Auswertung, StealthID, PLS, Ultra-schnelles Spektrum, MAX/MIN hold, Screenshots, Datalogger, LTE, TS Aufzeichnung, Task-Planer, FM RDS (optional), Wideband LNB, WiFi 2.4 GHz, Merogramm, Spektrogramm, Fernsteuerung, MER nach Träger, Optischer Breitband-Leistungsmesser Konstellationsdiagramm, LTE 1.6 GHz, Dynam. Echo-Auswertung, StealthID, PLS, Ultra-schnelles Spektrum, MAX/MIN hold, Screenshots, Datalogger, Beacon-Flyaways SNG und VSAT, LTE, Service Aufzeichnung, Feldstärke, Task-Planer, H.265-Detektion Enthält außerdem:
FM RDS, Wideband LNB, WiFi 2.4 GHz, OTT		 Enthält außerdem:
Merogramm, Spektrogrmam, Signalüberwachung, Fernsteuerung, MER nach Träger, Audio/video streaming, SCAN, TILT, Shoulder attenuation		 Enthält außerdem:
TS Aufzeichnung, TS Auswertung, IPTV multicast		 Enthält außerdem:
Netzwerkverzögerung (DVB), DVB-2 MI Auswertung
SPEKTRUMANALYSER
Frequenzbereich (terrestrisch) 170 bis 850 MHz × 5 bis 1000 MHz 5 bis 1000 MHz 5 bis 1000 MHz 5 bis 1000 MHz 5 bis 1000 MHz 5 bis 1000 MHz 5 bis 1000 MHz 5 MHz bis 6 GHz
Frequenzbereich (satellit) × 950 bis 2150 MHz 950 bis 2150 MHz 950 bis 2150 MHz 950 bis 2150 MHz 250 bis 2500 MHz 250 bis 2500 MHz 250 bis 2500 MHz 250 bis 2500 MHz 5 MHz bis 6 GHz
Messunsicherheit 40 bis 100 dBµV 40 bis 110 dBµV 20 bis 130 dBµV 20 bis 120 dBµV 20 bis 120 dBµV 10 bis 130 dBµV 10 bis 130 dBµV 10 bis 130 dBµV 10 bis 130 dBµV N/V
RESOLUTION BANDWIDTHS
2 kHz (terrestrisch) × × × × × × × ✓ ✓ ✓
10/20/30/40 kHz × × × × × × × ✓ ✓ ✓
100 kHz × × ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
200 kHz × × × ✓ × × ✓ ✓ ✓ ✓
1 MHz × × × × × × × ✓ ✓ ✓
AKKULAUFZEIT 5 h 80 min 4 h 2 h 2 h 2h 4 h 4 h 4 h 4 h
