Tool für Reichweitenmessungen und Benchmarking: KML-Generator

4. September 2019.

Drive Test Messungen, Walk Tests und ganz allgemein Auswertungen der Servicequalität werden von Entwicklungsabteilungen und Telekommunikationsanbietern durchgeführt. Sie können nun von einem neuen Tool zur Aufbereitung von Reichweitenmessungen für Senderbetreiber profitieren.

Mit dem KML-Generator haben Sie noch mehr Möglichkeiten, 3D Karten für eine Abdeckungsauswertung zu erzeugen, sowie Microsoft Excel Tabellen oder CSV-Dateien zur Verwendung mit Datenbanken oder weiteren Anwendungen von Drittanbietern.


Darstellung einer Reichweitenmessung, aufbereitet mit dem KML-Generator
KML-GENERATOR JETZT AUSPROBIEREN

In einem Drive Test fährt ein Techniker durch den Bereich, den ein Sender abdeckt, und sammelt auf dem Weg Messungen zum Signalempfang mit geografischer Zuordnung über GPS. Die Daten lassen sich als Tabelle auswerten oder über eine Karte darstellen, um ausreichende Empfangsqualität sicherzustellen, mögliche Schattenbereiche und illegale Sender zu lokalisieren, usw.

Reichweitenmessung auf einer 3D Karte darstellenp

Mit dem KML-Generator lassen sich die Daten, die während des Drive Tests aufgezeichnet wurden, in ein Google Earth kompatibles Format exportieren. So ist es möglich, die Messwerte über eine 3D Karte zu legen und Punkte mit schlechter Empfangsqualität visuell zu lokalisieren.

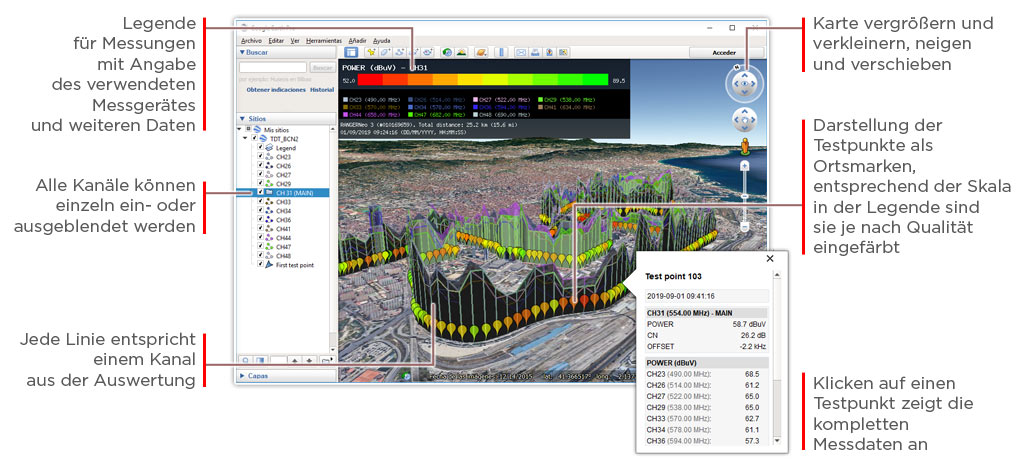

Google Earth Karte, erzeugt mit dem KML-Generator

Reichweitenmessung im Microsoft Excel-Format anzeigen

Mit dem KML-Generator lassen sich auch Microsoft Excel Dateien direkt erzeugen, um die aufgezeichneten Daten aus dem Drive Test bequem in einer Tabelle auszuwerten.

Der KML-Generator kann eine Grafik erzeugen, um die Messwerte aller Kanäle auf einen Blick zu vergleichen. So ist es ganz leicht, die Punkte mit besserer oder schlechterer Empfangsqualität zu lokalisieren.

Die Tabellenblätter lassen sich automatisch druckerfreundlich formatieren, um das Excel-Dokument z. B. Als Messbericht zu verwenden. Ganz einfach mit einem Klick!

Microsoft Excel Dokument, erstellt vom KML-Generator
Microsoft Excel Dokument, erstellt vom KML-Generator. Zellenstil und Grafik wurden automatisch erzeugt, das Dokument ist druckerfreundlich und kann als Messbericht verwendet werden.

Reichweitenmessung im CSV-Format anzeigen

Eine CSV-Datei (Comma-Separated Values, Werte werden durch Komma abgetrennt) ist ein universelles Format zum Austausch von Rohdaten. Bei CSV-Dateien handelt es sich um unformatierten Text. Dieses Format kann von den meisten Office-Programmen und Datenbanken gelesen werden.

Da der KML Generator die Daten aus der Reichweitenmessung im CSV-Format zur Verfügung stellen kann, lassen sich die Rohdaten mit jeder Auswertungssoftware, Datenbank etc. verarbeiten.

KML-Generator jetzt ausprobieren


DEMO EINER ECHTEN DRIVE TEST DATEI HERUNTERLADEN

MIT DEM KML-GENERATOR LADEN UND ALLE OPTIONEN AUSPROBIEREN! VIEL SPASS!

Coverage-Auswertung auf einer Karte. Klicken auf einen Testpunkt zeigt alle vorhandenen Messungen im Detail an.

Was kann man mit dem KML-Generator machen?

  • Darstellung der Reichweitenmessung auf einer 3D Karte
    • Anzeige der Daten in Google Earth (Installation von Google Earth erforderlich).
    • Messdaten können in KML oder KMZ Formate konviertiert werden.
    • Kompatibel mit der Reichweitenmessung einer kompletten Kanaltabelle.
    • Legende kann mit Informationen zum verwendeten Messgerät und Zeit/Datum der Messung personalisiert werden.
    • Verschiedene Farbskalen um die Empfangsqualität abzubilden: Farbverläufe, Pass/Fail Farbcodierung oder Unifarben.
    • Darstellung der Ortsmarken für die Testpunkte ist individuell personalisierbar.
    • Anzeige der Testpunkte als 3D Grafik, wobei die Höhe proportional zur Empfangsqualität dargestellt ist: Balken oder Spitzen.
    • Anzeige der Testpunkte als Streckenlinien, farblich proportional dargestellt zur Empfangsqualität.
    • Markierung des Startpunkts der Auswertung.
    • Strecken erstellen, um die Fahrtroute des Drive Tests darzustellen und abzuspeichern.
    • Klicken auf einen Testpunkt öffnet eine Textblase mit Messinformationen.
  • Datenexport in Microsoft Excel
    • Alle Daten in einem Tabellenblatt.
    • Mehrere Blätter (ein Blatt pro Kanal) mit allen Details.
    • Einfache grafische Darstellung der Daten.
    • Zellendarstellung lässt sich für einen Ausdruck formatieren.
  • Rohdaten-Export in CSV Datei
    • Unformatierter Text zur Verarbeitung in beliebiger Office-Software.
    • ISO oder amerikanisches Zahlenformat.

Vorteile des KML-Generators

  • Kostenloser Service von PROMAX für User, deren HD RANGER oder RANGER Neo Messgerät über eine eingebaute GPS-Option verfügt.
  • Läuft im Webbrowser, es ist keine Softwareinstallation auf dem PC oder App für das Smartphone erforderlich.
  • Schnelle und einfache Bedienung, die Anwendung enthält einen Assistenten um die praktischsten Darstellungen zu erstellen.
