DVB-S2 Multistream messen und decodieren

5. Dezember 2017.

Die aktuelle Modulationstechnik ermöglicht die Kombination mehrerer unabhängiger Transportströme in einem einzelnen HF-Träger. Mit der ISI-Filterfunktion des Antennenmessgerätes RANGER Neo ist die Auswahl des gewünschten Transportstroms ganz einfach. Diese Funktion steht für DVB-S2, T2 und C2 zur Verfügung.

Was ist Multistream-Technologie?

Das GSE (Generic Stream Encapsulation) Protokoll, das in den Standards DVB-S2, DVB-C2 und DVB-T2 umgesetzt wurde, ermöglicht es mehrere unabhängige Transportströme in einem einzelnen Funkfrequenzträger zusammenzufassen, der im Allgemeinen als Multistream bezeichnet wird. Jeder einzelne Transportstrom ist mit einem eigenen ISI (Input Stream Identifier) versehen und kann vom Receiver separat ausgelesen werden.

Beispiel eines Multistream-Transponders (Eutelsat 12.5ºW 12.718 MHz H/H)

Das Antennenmessgerät RANGER Neo kann nun auch Multistream-Kanäle messen und decodieren. Dazu muss im Signalparameter-Menü die Option ISI FILTER aktiviert werden, wie in der folgenden Abbildung gezeigt.

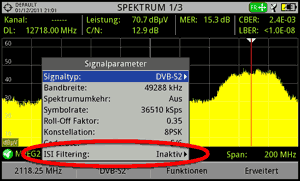

ISI Filter ist deaktiviert
ISI Filter ist deaktiviert
ISI Filter ist nun aktiviert
ISI Filter ist nun aktiviert

Dann ist es möglich, einen Specific Stream Identifier ein-zugeben, mit dem der Analyser den entsprechenden Transportstrom, die Serviceliste und Programmdaten auslesen kann.

Signalparameter des aktuellen DVB-S2 Multiplex
Signalparameter des aktuellen
DVB-S2 Multiplex
DVB-S2 Services
Auswahl eines Service aus dem aktuellen
DVB-S2 Multiplex
