Konstellationsdiagramm

5. Dezember 2017.

Im Konstellationsdiagramm werden die über einen bestimmten Zeitraum empfangenen digitalen Informationen grafisch zusammengestellt.

Für die unterschiedlichen Signaltypen gibt es spezielle Darstellungs-formen. Das Antennenmessgerät RANGER Neo bietet Konstellationsdiagramme für DVB-T/T2, DVB-C/C2 und DVB-S/S2.

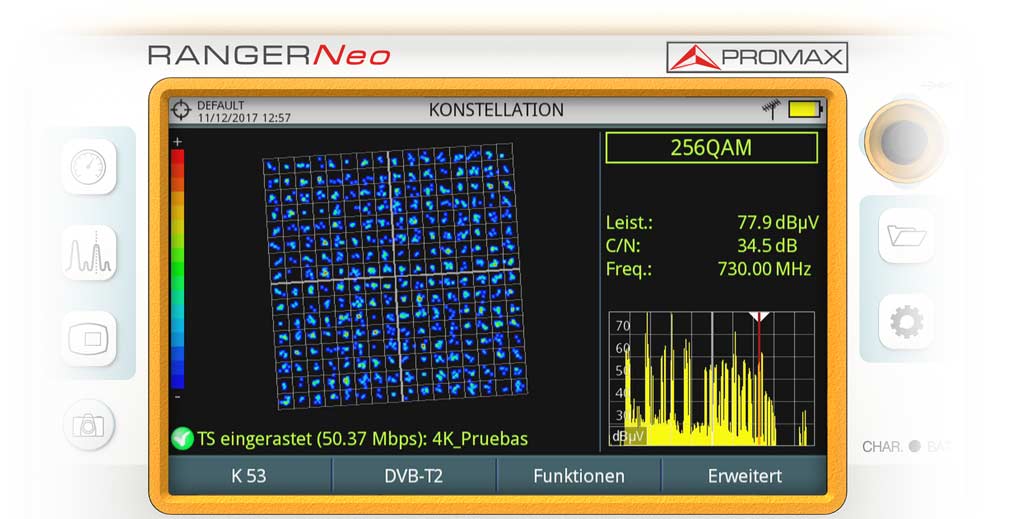

Konstellationsdiagramm für einen DVB-T2 Kanal (hochauflösendes digitales terrestrisches TV) auf dem RANGER Neo
Konstellationsdiagramm für einen DVB-T2 Kanal (hochauflösendes digitales
terrestrisches TV) auf dem RANGER Neo

Im Idealfall - bei rausch- und störungsfreier Übertragung - werden die Daten vom Demodulator einwandfrei erkannt und erscheinen im Konstellationsdiagramm als klar definierte Punkte, jeweils genau in der Mitte des ent-sprechenden Quadranten.

Rauschen und andere Störungen im Übertragungskanal führen jedoch häufig dazu, dass der Receiver einige der Daten im empfangenen Signal nicht korrekt interpretieren kann. Daher erscheinen die Punkte nicht genau in der theoretischen Mitte des Gitters, sondern es wird eine größere Streuung der Punkte im Konstellationsdiagramm sichtbar und man kann von der Form der Punkte auf die Ursache der Störung schließen.

64QAM Konstellationsdiagramm für DVB-C auf dem Bildschirm des Antennenmessgerätes
64QAM Konstellationsdiagramm für DVB-C auf dem Bildschirm des Antennenmessgerätes
8PSK Konstellationsdiagramm für DVB-S2 (SAT HDTV) auf dem Bildschirm des Antennenmessgerätes
8PSK Konstellationsdiagramm für DVB-S2 (SAT HDTV) auf dem Bildschirm des Antennenmessgerätes

Die Anzeige auf dem Bildschirm ist für jede Modulationsart speziell angepasst. Ein DVB-C 64QAM Signal wird bei-spielsweise mit insgesamt 64 Quadranten dargestellt, ein DVB-C2 1024QAM Signal mit insgesamt 1024 Quadranten.

Die Dichte der Punkte im Konstellationsdiagramm wird durch unterschiedliche Farben dargestellt, ausserdem stehen Zoom- und Scroll- Funktionen zur Verfügung sowie eine Clear-Taste, um das Bild neu aufzubauen.
