IC-084 / IC-085: Оптический передатчик и приемник HD-SDI

IC-084 / IC-085: Оптический передатчик и приемник HD-SDI

Оптический передатчик и приемник для 1080i HD-SDI сигнала или 1080p HD-SDI сигнала.

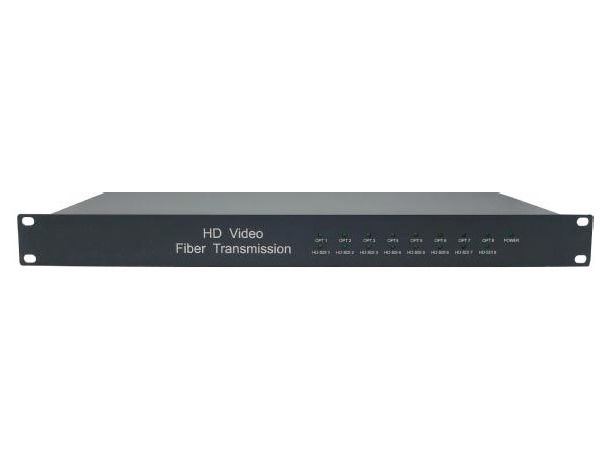

IC-084/085 оборудование включает в себя несколько HD-SDI волоконно-оптических соединений в одном 19” 1RU шасси, состоящееся из оптического передатчика и оптического приемника для 1080i HD-SDI сигнала или 1080P HD-SDI сигнала.

Количество HD-SDI каналов,  используемых  IC-084/085, может быть до 5. Преобразователь может быть установлен рядом с камерой HD, в то время как оптический приемник может быть установлен в центральном офисе. HD-SDI сигнал может быть 1920x1080 30P или 60P.

IC-084/085 поддерживает обратный RS-485 PTZ контроль передачи сигнала, для каждой подключенной HD камеры, через то же самое SM волокно.

  • Авто переговоры: 19.4 / 143 / 177 / 270 / 360 / 540 / 1483.5 / 1485 Мбит/с  и 2970 Мбит/с.
  • Совместим с SMPTE424M, SMPTE292M, SMPTE310M, SMPTE259M и SMPTE344M.
  • Совместим с DVB-ASI (EN50083-9).
  • Входной эквалайзер на передатчике и восстановление синхронизации на ресивере.
  • Встроенный диплексер для обратной передачи данных через одно волокно.
  • Патологический шаблон (предоставляется по запросу).



Входные каналы 4, 5, 6, 7 или 8
Количество выходных каналов 4, 5, 6, 7 или 8
RS485 для обратной передачи данных От 0 до 400 Кбит/с BER менее 10-9
Волоконно-оптические параметры 1310 нм, 1550 нм и CWDM длин волн
Выходная оптическая мощность -15 дБм ~+2 дБм
Чувствительность оптического приемника -24 дБм
Оптические потери на отражение 50 дБ
Волоконно-оптический разъем FC/UPC или SC/UPC или FC/APC или SC/APC
