Crea un mapa de cobertura de señal 3D con tu medidor PROMAX

Barcelona, 19 de Septiembre de 2016.

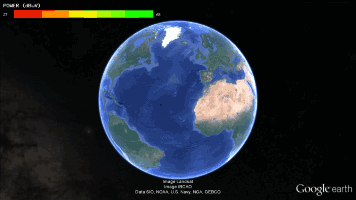

Las medidas tomadas con la utilidad Análisis de cobertura de un medidor de campo PROMAX RANGERNeo se pueden exportar para ser visualizadas en los mapas 3D de Google Earth.

KML Generator es una herramienta en línea gratuita que convierte los archivos de análisis de cobertura generados con un RANGERNeo en archivos KML que se pueden abrir en Google Earth.

¡Pruébalo gratis! Descarga los datos de medida que hemos usado en este artículo para generar mapas 3D a tu gusto.

KML Generator, la aplicación gratuita para generar un análisis de cobertura en 3D

El sistema te proporciona diversas opciones para convertir los puntos de test en gráficos 3D, marcadores clásicos sobre el mapa o incluso una curva superpuesta.

Análisis de cobertura interpretado como un espectro.
Análisis de cobertura realizado a lo largo de la Avenida Diagonal de Barcelona interpretado como una curva que muestra los niveles de potencia de un canal digital, con la torre emisora de Collserola al fondo.
Análisis de cobertura interpretado como un gráfico 3D
Análisis de cobertura a lo largo del aeropuerto de Barcelona interpretado como un gráfico 3D con una escala de color de acuerdo a la potencia de la señal. El peor nivel de recepción se da en un túnel bajo la pista de aterrizaje.

Resulta más sencillo averiguar por qué en una zona determinada hay una señal deficiente si se activan los Edificios 3D y la opción de Mostrar Relieve dentro de Google Earth. Ambas opciones, junto a la escala de color del gráfico de medidas, dan una idea de dónde está el accidente geográfico o edificio que está causando los problemas de cobertura.

¿Qué necesito para poder realizar un análisis de cobertura?

Necesitarás un medidor de campo PROMAX RANGERNeo con la opción GPS instalada. PROMAX te proporcionará un receptor de GPS compatible para que puedas empezar a utilizarlo al momento.

La opción GPS se puede instalar en equipos nuevos o instalarse posteriormente en el Servicio Técnico PROMAX.

Me interesa. Quiero que me proporcionéis más información.

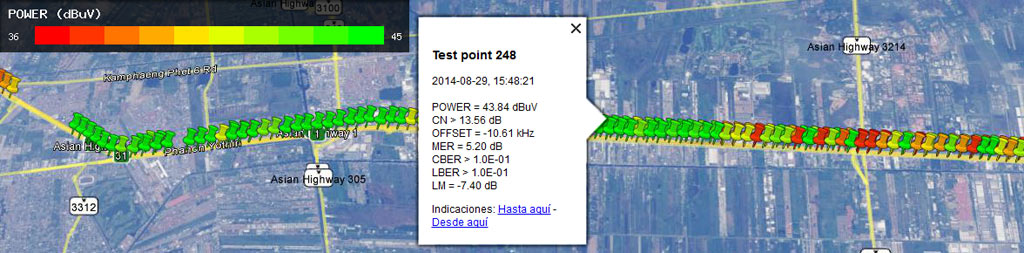

Análisis de cobertura interpretado como marcadores clásicos.
Puntos de medida interpretados como marcadores clásicos, con una escala de color que indica la calidad de la señal.

Pruébalo. Crea tus propios mapas 3D

En primer lugar, necesitas tener instalado el programa Google Earth en tu PC:

https://www.google.com/earth

A continuación, descarga uno (¡o todos!) los análisis de cobertura que hemos utilizado para generar los mapas 3D que ilustran este artículo. Haz clic con el botón derecho sobre el archivo o archivos que quieras descargar, selecciona guardar como y elige una ubicación en tu ordenador.

Descargar el análisis de cobertura en la Avenida Diagonal de Barcelona

Descargar el análisis de cobertura en el aeropuerto de Barcelona

Descargar el análisis de cobertura de las afueras de Bangkok

Por último, utiliza KML Generator para generar los mapas 3D. ¡Diviértete!

http://www.promax.es/tools/kml-generator
