Analizador de espectros

1 de Abril de 2011.

Analizador de espectros: Teclas directas, más intuitivo

Medidor de campo con teclas directas

El TV EXPLORER HD+ presenta un innovador analizador de espectros. Cuatro teclas controlan completamente el sistema haciéndolo muy intuitivo.

Las teclas “ARRIBA-ABAJO”actúan sobre el nivel de referencia, de modo que al pulsar “ARRIBA”el nivel de referencia se incrementa 5 ó 10 dB. Al pulsar “ABAJO”, el nivel de referencia se reduce 5 ó 10 dB permitiendo la presentación de señales de menos potencia.

Las teclas “IZQUIERDA-DERECHA” actúan sobre la expansión, de modo que al pulsar “DERECHA” el margen de frecuencias representado aumenta hasta poder presentar el espectro completo. Al pulsar “IZQUIERDA” la expansión disminuye para ir presentando con más detalle la zona alrededor del cursor.

En el TV EXPLORER HD+ los filtros de medida son variables y se seleccionan automáticamente según el margen de frecuencias seleccionado.

Analizador de espectros

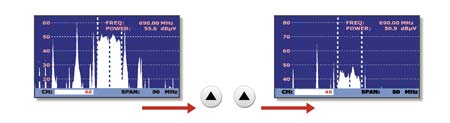

Pulsando la tecla ARRIBA dos veces, el instrumento fija el nivel de referencia
de 60 a 80 dBµV
Analizador de espectros

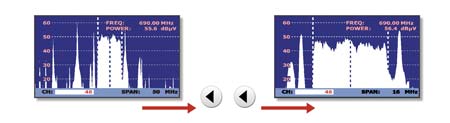

Pulsando la tecla IZQUIERDA dos veces, el instrumento fija el SPAN
de 50 a 16 MHz
